三菱模擬仿真軟件的使用

2018-1-26 13:02:18

暫無圖片。

詳細介紹

這里說的仿真,是指使用電腦模擬PLC和觸摸屏進行動作。主要目的是為了測試程序或?qū)W習。

三菱PLC現在主要有3種軟件

1、編程軟件 GX DEVELOPER  需另外安裝仿真軟件GX Simulator (老式軟件,不推薦使用)

2、綜合軟件 GX Works2 ,它包含了GX Simulator2 (主用于FX,Q,L系列PLC)

3、綜合軟件 GX Works3 ,它包含了GX Simulator3 (用于FX5U和R系列PLC)


第一種情況,需要分別安裝2個軟件,然后在頂上菜單欄工具-->梯形圖邏輯測試啟動

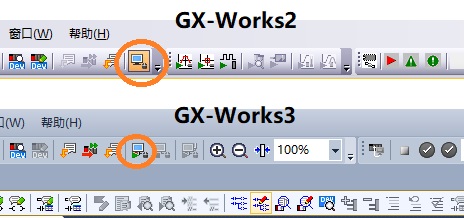

第二種和第三種情況,綜合軟件已經包含了仿真軟件,可直接在菜單點擊圖標啟動


 三菱觸摸屏

GT Works3 (包含GT Designer3和 GT Simulator3,安裝時是一次裝好的)

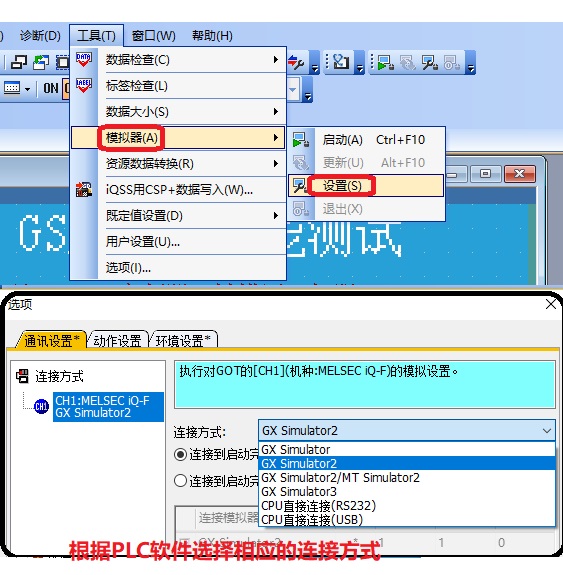

模擬仿真觸摸屏?xí)r,先作如下設置:



如上圖,連接方式有多種選擇,前幾項就是上面介紹的三種PLC仿真軟件。

這時,觸摸屏和PLC都是使用電腦仿真的。手上沒有任何實物。

另一種情況就是手上有實際的PLC,用電腦來模擬觸摸屏,這時根據實際的連接情況選擇RS232或USB
