lzhpsky
工控小菜鳥
級別: 論壇先鋒
精華主題: 0
發帖數量: 1045 個
工控威望: 1151 點
下載積分: 2796 分
在線時間: 767(小時)
注冊時間: 2009-08-02
最后登錄: 2024-12-21
查看lzhpsky的 主題 / 回貼
樓主  發表于: 2011-05-06 16:31

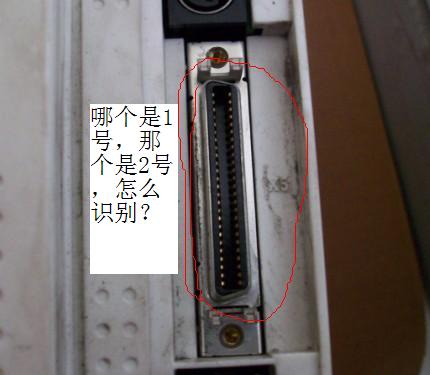

圖片:
圖片:
[attachment=61045] [attachment=61046]

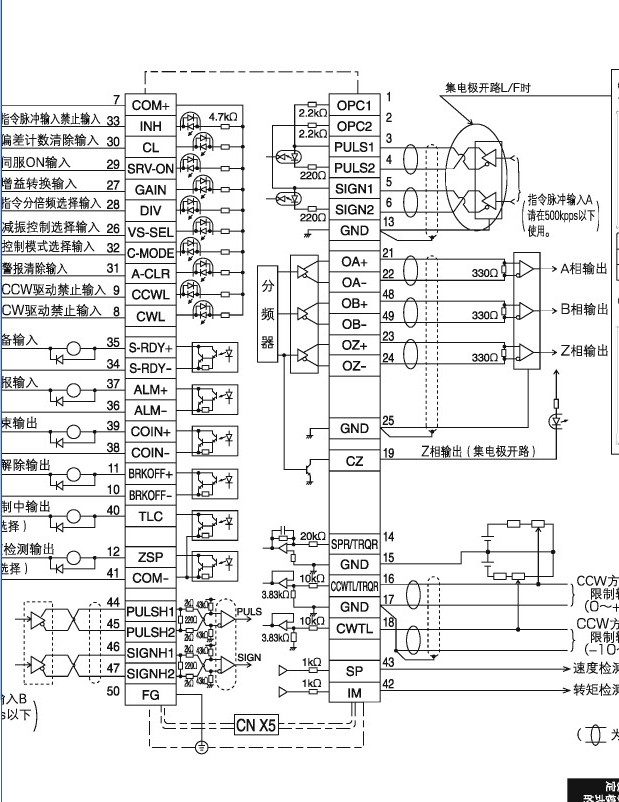

  由于伺服是拆機的,I/0控制的端子線一大把,怎么區分那根是極限開關的,那根是脈沖接受的等等?词謨陨鲜嵌加袠嗣1-50號線的說明,我怎么知道那根線是接那個號的呢?驅動器上這個座的號是怎么排列的呢? 請前輩們指教
jx_einstein
級別: 論壇先鋒
精華主題: 0
發帖數量: 868 個
工控威望: 1047 點
下載積分: 2421 分
在線時間: 860(小時)
注冊時間: 2010-01-09
最后登錄: 2025-01-16
查看jx_einstein的 主題 / 回貼
1樓  發表于: 2011-05-06 16:38
有號,有手冊的,你查查,時松下的A4,是吧?
jx_einstein
級別: 論壇先鋒
精華主題: 0
發帖數量: 868 個
工控威望: 1047 點
下載積分: 2421 分
在線時間: 860(小時)
注冊時間: 2010-01-09
最后登錄: 2025-01-16
查看jx_einstein的 主題 / 回貼
2樓  發表于: 2011-05-06 16:44
7,是24V COM,41是0V COM,37是伺服準備輸出,35是伺服報警輸出,29是伺服ON,其他的你再查查
sandy_love
感悟生活,創新的源泉...
級別: 家園?
精華主題: 0
發帖數量: 487 個
工控威望: 823 點
下載積分: 1610 分
在線時間: 482(小時)
注冊時間: 2008-12-08
最后登錄: 2025-01-04
查看sandy_love的 主題 / 回貼
3樓  發表于: 2011-05-06 17:16
把插頭拔出來看上面有個三角符號,對應的就是1腳,然后按順序往下;第二排從26開始按順序往下排;
還有個方法,拆了那個塑料殼,焊線的位置兩端有寫標號;看不清楚的話準備放大鏡
qinchenglim
級別: 論壇先鋒
精華主題: 0
發帖數量: 1219 個
工控威望: 1320 點
下載積分: 3938 分
在線時間: 739(小時)
注冊時間: 2009-06-09
最后登錄: 2024-12-05
查看qinchenglim的 主題 / 回貼
4樓  發表于: 2011-05-06 17:55
等待答案中....
[ 此帖被qinchenglim在2011-05-06 18:07重新編輯 ]
王菲度122688
級別: 論壇先鋒
精華主題: 0
發帖數量: 141 個
工控威望: 1067 點
下載積分: 3203 分
在線時間: 653(小時)
注冊時間: 2010-03-05
最后登錄: 2023-02-04
查看王菲度122688的 主題 / 回貼
5樓  發表于: 2011-05-06 19:21

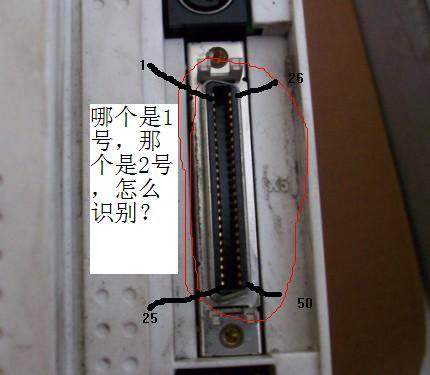

圖片:
應該是這樣排列的。
lzhpsky
工控小菜鳥
級別: 論壇先鋒
精華主題: 0
發帖數量: 1045 個
工控威望: 1151 點
下載積分: 2796 分
在線時間: 767(小時)
注冊時間: 2009-08-02
最后登錄: 2024-12-21
查看lzhpsky的 主題 / 回貼
6樓  發表于: 2011-05-06 19:47
回復3樓的前輩,我看了一下接頭確實有個三角符號,按照你說的三角符號對應是1的話,那么5樓前輩的回答也是正確的。那么5樓前輩的這個排列順序對嗎?1---25,25----50。誰能出來再確認一下。沒問題的話我就開始接線。
這個1----50就是指的手冊上的1-----50的標號是嗎?
青衣
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看青衣的 主題 / 回貼
7樓  發表于: 2011-05-06 21:26

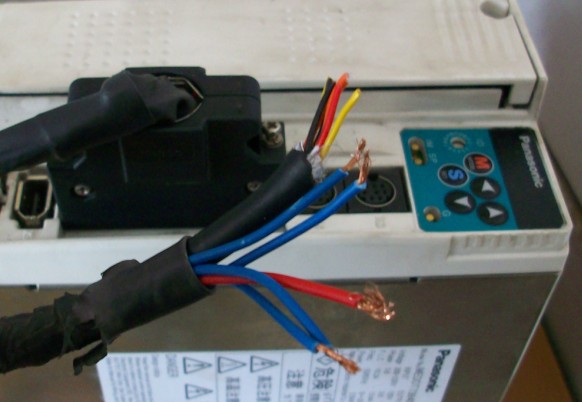

圖片:
拆開這個,它里面有端子號的,1,2;24,25;26,27;49,50.自己仔細看,在兩端,先弄清楚它是怎么排列,然后自己找不同顏色的線來接。
lzhpsky
工控小菜鳥
級別: 論壇先鋒
精華主題: 0
發帖數量: 1045 個
工控威望: 1151 點
下載積分: 2796 分
在線時間: 767(小時)
注冊時間: 2009-08-02
最后登錄: 2024-12-21
查看lzhpsky的 主題 / 回貼
8樓  發表于: 2011-05-06 22:54
這個黑色的伺服插頭標的號和手冊上標的號是一樣的嗎?比如這個黑色插頭上的8和9號線是接伺服的極限開關的嗎?
