樓主  發表于: 2011-04-22 13:33
多次方案后，決定使用無桿氣缸來實現這個來回一米之間的反復運動，（可調節性：一米反復來回，或0.95米反復來回）


AL-05R磁感應開關和無桿氣缸連接 控制這個距離的來回反復運動。

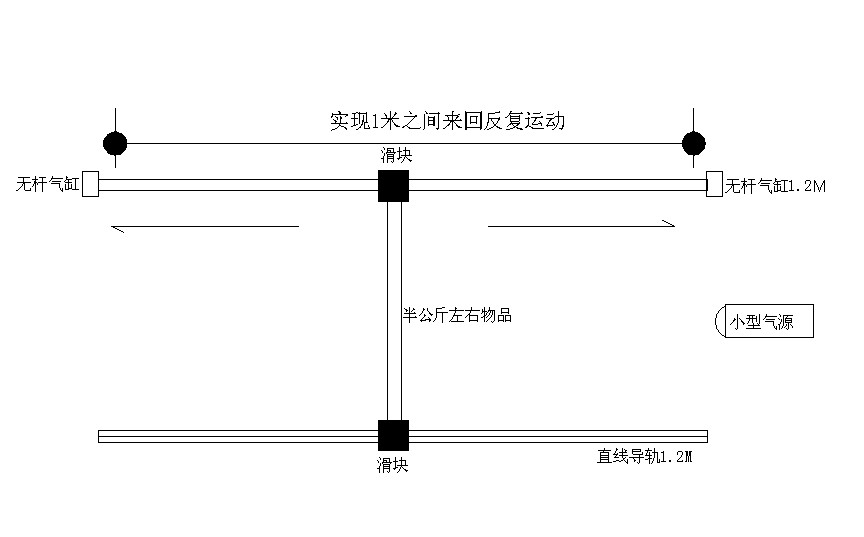

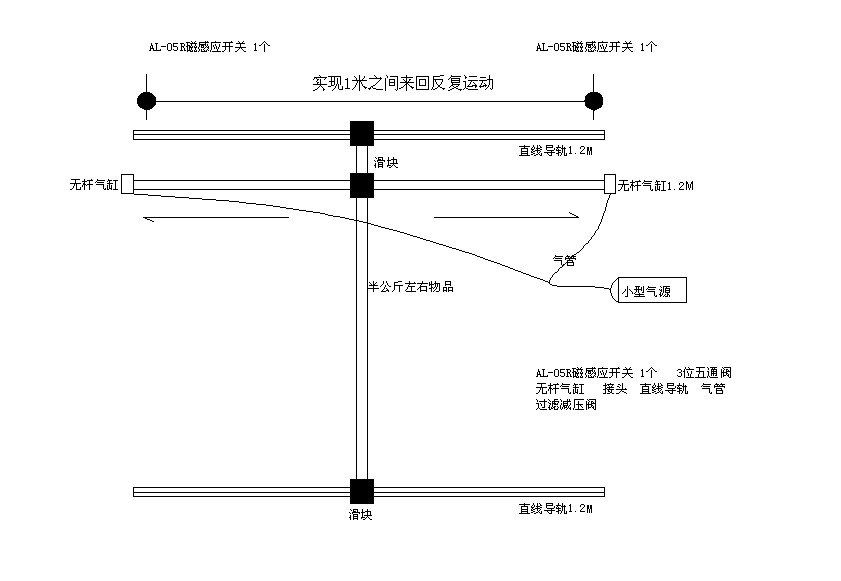

圖紙示意見下
薰衣草018
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看薰衣草018的 主題 / 回貼
1樓  發表于: 2011-04-22 13:37

遠山行人
級別: 探索解密
精華主題: 0
發帖數量: 15 個
工控威望: 169 點
下載積分: 654 分
在線時間: 8(小時)
注冊時間: 2009-03-01
最后登錄: 2015-09-16
查看遠山行人的 主題 / 回貼
2樓  發表于: 2011-04-22 15:12
好啊
呵呵似的
xubaolin
級別: 略有小成
精華主題: 0
發帖數量: 287 個
工控威望: 417 點
下載積分: 1358 分
在線時間: 111(小時)
注冊時間: 2010-06-28
最后登錄: 2022-11-15
查看xubaolin的 主題 / 回貼
3樓  發表于: 2011-04-22 15:30
完全可以，用調整接近開關的位置來改變無桿氣缸運行的距離。
xuqino1
級別: 略有小成
精華主題: 0
發帖數量: 61 個
工控威望: 223 點
下載積分: 1241 分
在線時間: 228(小時)
注冊時間: 2009-02-03
最后登錄: 2023-07-05
查看xuqino1的 主題 / 回貼
4樓  發表于: 2011-04-22 15:40
無桿氣缸2頭都裝個接近開關，滑塊上面裝個絲桿當撞頭，就可以調節氣缸的移動距離。
liuhuaxing
LIUHUAXING
級別: 論壇先鋒
精華主題: 0
發帖數量: 966 個
工控威望: 1172 點
下載積分: 3446 分
在線時間: 624(小時)
注冊時間: 2011-03-26
最后登錄: 2024-06-26
查看liuhuaxing的 主題 / 回貼
5樓  發表于: 2011-04-22 15:58
氣缸的速度與氣壓、電磁閥、機械靈活度有很大關系，不知1.2S這個時間好不好控制
樓主留言：
這個是參考時間 不做要求
hxl202319
工資就像大姨媽，一月一次，一周就沒了
級別: 網絡英雄

精華主題: 0
發帖數量: 1751 個
工控威望: 10137 點
下載積分: 61261 分
在線時間: 2664(小時)
注冊時間: 2007-03-26
最后登錄: 2024-11-12
查看hxl202319的 主題 / 回貼
6樓  發表于: 2011-04-22 16:31
理論上是可以的，但是你的要求1M/s，這個沖擊力會很大，上面的工件要固定好。
我這兩天一直在看你的帖子。我不知道你具體的做什么這個是否可以用傳送皮帶一樣的東西來做，傳送皮帶上安裝多個夾具，每個夾具間隔1米，進去后旋轉1周回到起點下料和上料。
簽名無效了，麻雀不見了！
薰衣草018
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看薰衣草018的 主題 / 回貼
7樓  發表于: 2011-04-22 16:43



這些設備，控制系統不知道如何搞
hulilanyu
級別: 略有小成
精華主題: 0
發帖數量: 197 個
工控威望: 253 點
下載積分: 2037 分
在線時間: 136(小時)
注冊時間: 2010-08-18
最后登錄: 2024-08-26
查看hulilanyu的 主題 / 回貼
8樓  發表于: 2011-04-23 14:22
圖片：

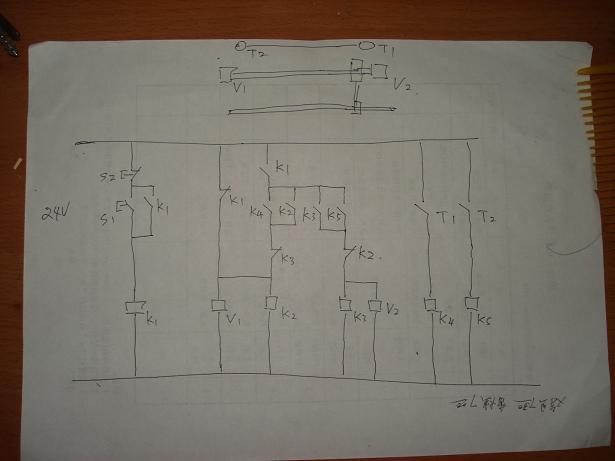

這個控制不難，畫了一個草圖，希望對你有幫助吧，ＱＱ:1584418454
hulilanyu
級別: 略有小成
精華主題: 0
發帖數量: 197 個
工控威望: 253 點
下載積分: 2037 分
在線時間: 136(小時)
注冊時間: 2010-08-18
最后登錄: 2024-08-26
查看hulilanyu的 主題 / 回貼
9樓  發表于: 2011-04-23 14:35
圖上寫錯了，中間部份的常閉點Ｋ3   Ｋ2  寫錯了，Ｋ3換 Ｋ5           Ｋ2換Ｋ4
13957574621
級別: 略有小成
精華主題: 0
發帖數量: 153 個
工控威望: 436 點
下載積分: 707 分
在線時間: 215(小時)
注冊時間: 2009-05-21
最后登錄: 2021-07-07
查看13957574621的 主題 / 回貼
10樓  發表于: 2011-04-23 19:53
這個可以用的啊，我都用啦好幾年啦，從沒壞過，我用的比你的長，用三通四位的電子閥來控制氣缸的滑塊
張平全
為國出力的時候到了
級別: 家園常客
精華主題: 0
發帖數量: 955 個
工控威望: 965 點
下載積分: 1895 分
在線時間: 466(小時)
注冊時間: 2008-04-25
最后登錄: 2022-11-19
查看張平全的 主題 / 回貼
11樓  發表于: 2011-04-23 20:09
我們用過一種1.8米長的國產無桿氣缸（實際就是在深圳本地訂作的），效果很高，是帶動近10公的來人具上下運動，作彈弓線耐久測試，使用效果沒得說的，耐用性也不錯，估計用了不下一百五十萬次，還沒有出現故障
  • «
