陳大圍
工控新人，還請多多指教
級別: 論壇先鋒

精華主題: 0
發帖數量: 877 個
工控威望: 1160 點
下載積分: 8913 分
在線時間: 1826(小時)
注冊時間: 2011-04-17
最后登錄: 2024-11-23
查看陳大圍的 主題 / 回貼
樓主  發表于: 2011-10-21 23:03

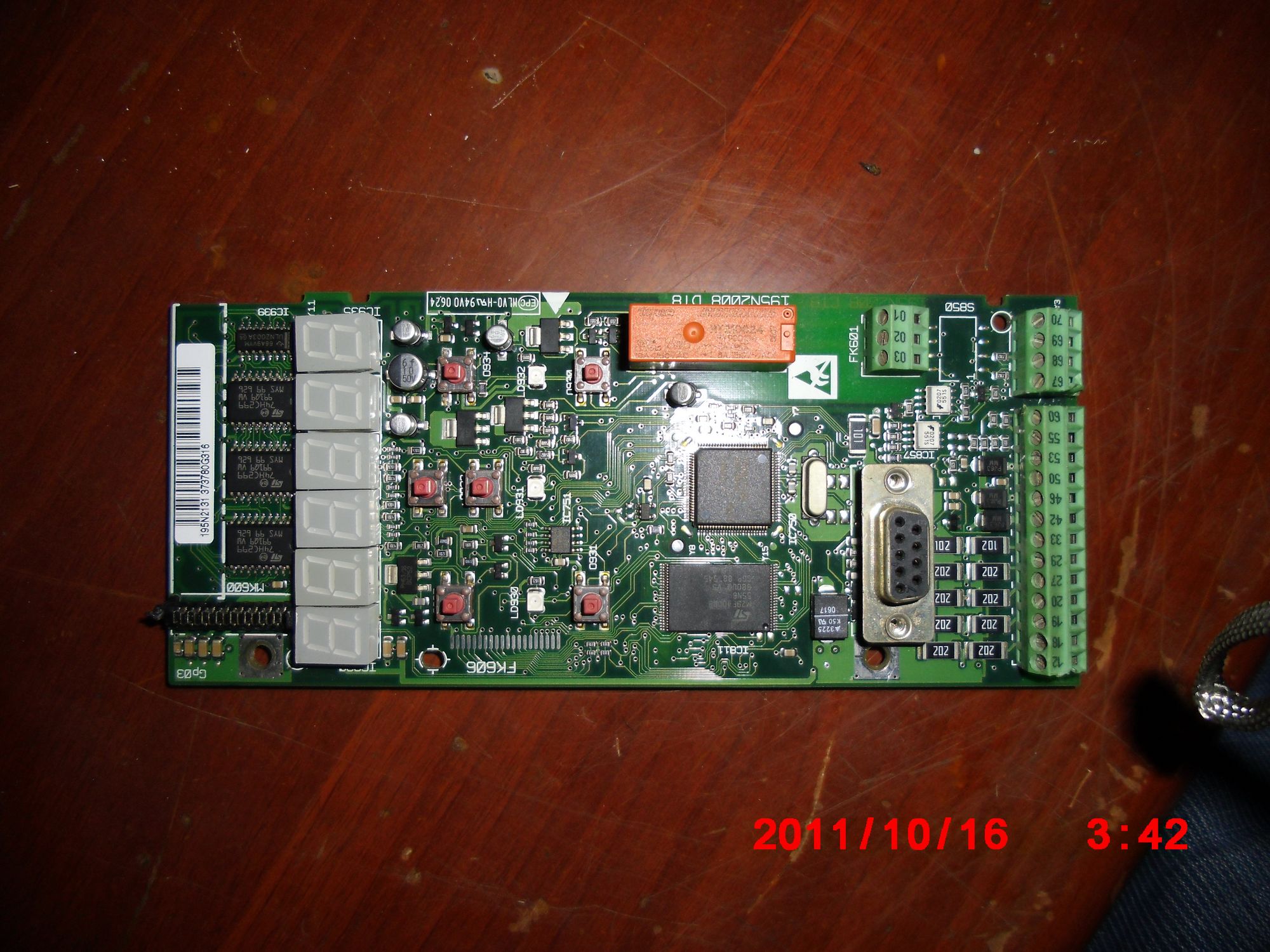

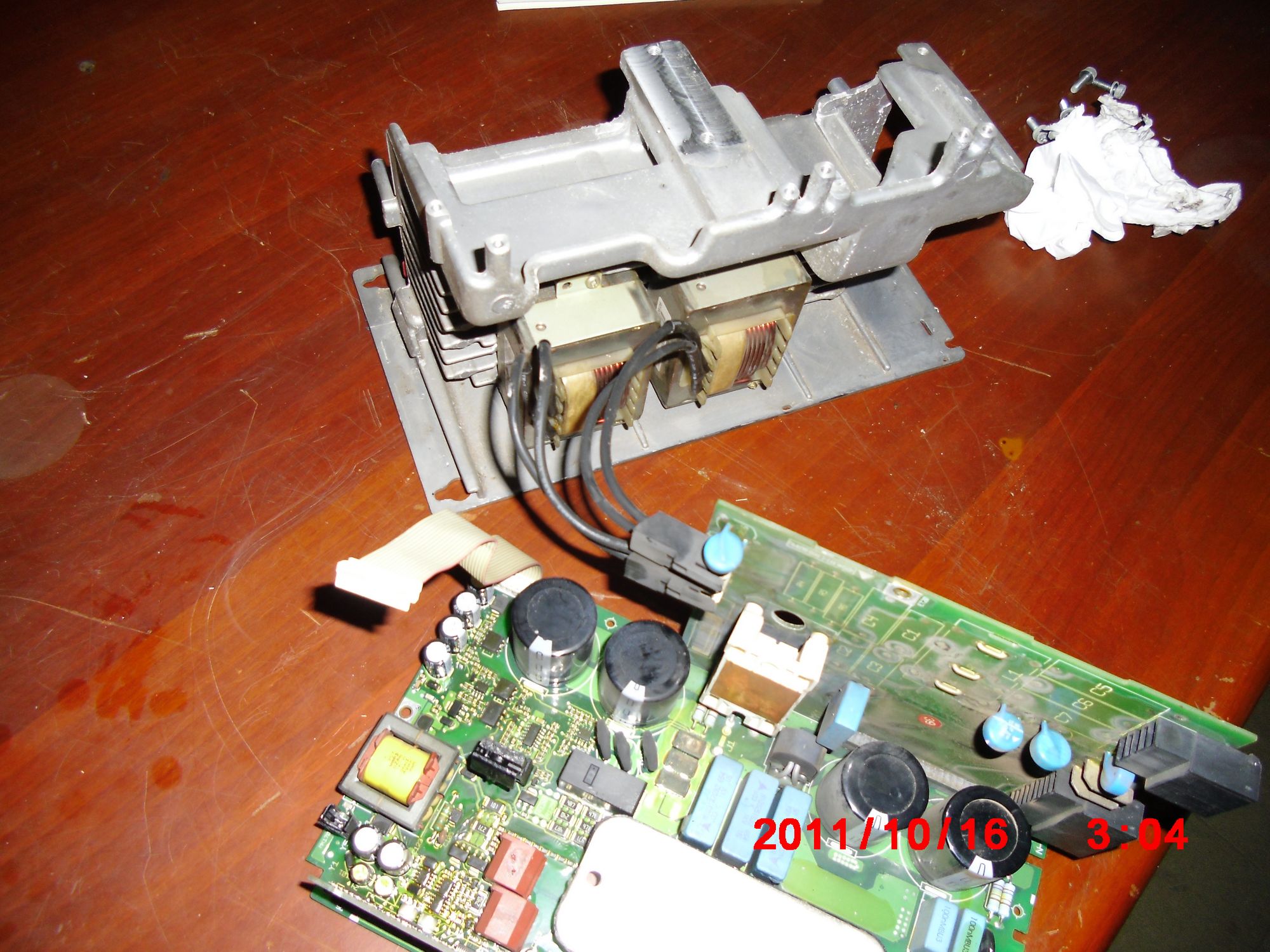

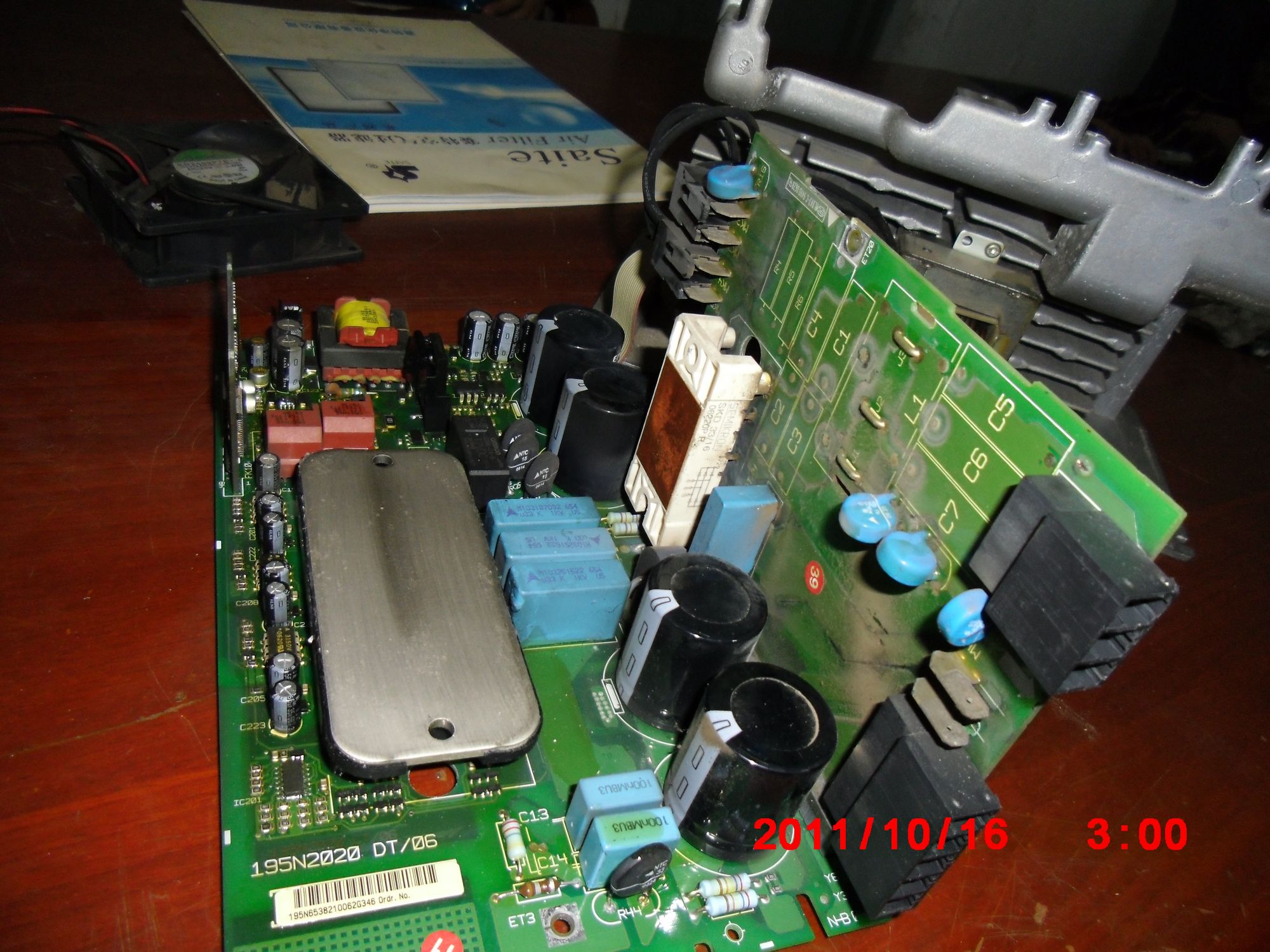

 前些時日，我說過我要修丹佛斯 VLT 2900 的變頻器，終于功夫不負有心人，我把它修好了，原來是它的整流模塊壞了，我買了個新模塊把它換上去就可以了。但變頻器內部還有很多結構我不是很清楚，懇請大伙幫我指出我知道的一些模塊在哪，我現在知道了它的整流模塊，IGBT模塊，電抗器，啟動電阻，不知道發脈沖模塊是不是指它的操作面板這塊，我現在不知道它的開關電源模塊是在哪里？那4個大電容是干嘛用的？整流前有濾波電路，不知整流后有沒有濾波電路？濾波電路一般是什么結構？等等其他的，反正我沒提到的都是我不知曉的，大伙知道的，盡管說出來，謝謝了！
[ 此帖被陳大圍在2011-10-21 23:09重新編輯 ]
專心學工控技術，請各位幫忙指教
蕭風
當你不能改變你身處的環境時，可以重新選擇環境
級別: 略有小成
精華主題: 0
發帖數量: 225 個
工控威望: 487 點
下載積分: 1128 分
在線時間: 678(小時)
注冊時間: 2010-10-21
最后登錄: 2024-11-18
查看蕭風的 主題 / 回貼
1樓  發表于: 2011-10-21 23:41
你意思是，你提到的你都知道對吧！那你沒提到的大家也不清楚，所以大家沒發回答
學無止境
shenyijin
中級電工
級別: 家園常客
精華主題: 0
發帖數量: 572 個
工控威望: 787 點
下載積分: 1269 分
在線時間: 174(小時)
注冊時間: 2011-04-15
最后登錄: 2014-12-20
查看shenyijin的 主題 / 回貼
2樓  發表于: 2011-10-22 06:54
看不清楚,也看不的很詳細,
汪之生
級別: 略有小成
精華主題: 0
發帖數量: 301 個
工控威望: 408 點
下載積分: 1410 分
在線時間: 120(小時)
注冊時間: 2010-04-07
最后登錄: 2023-10-10
查看汪之生的 主題 / 回貼
3樓  發表于: 2011-10-22 08:42
呵呵，你那本電子電工書看看就知道了
wsir123
日子在忙碌中才會顯得充實，我喜歡這樣的生活。
級別: 論壇版主

精華主題: 4 篇
發帖數量: 1504 個
工控威望: 5491 點
下載積分: 24426 分
在線時間: 818(小時)
注冊時間: 2007-01-22
最后登錄: 2024-06-09
查看wsir123的 主題 / 回貼
4樓  發表于: 2011-10-22 09:17

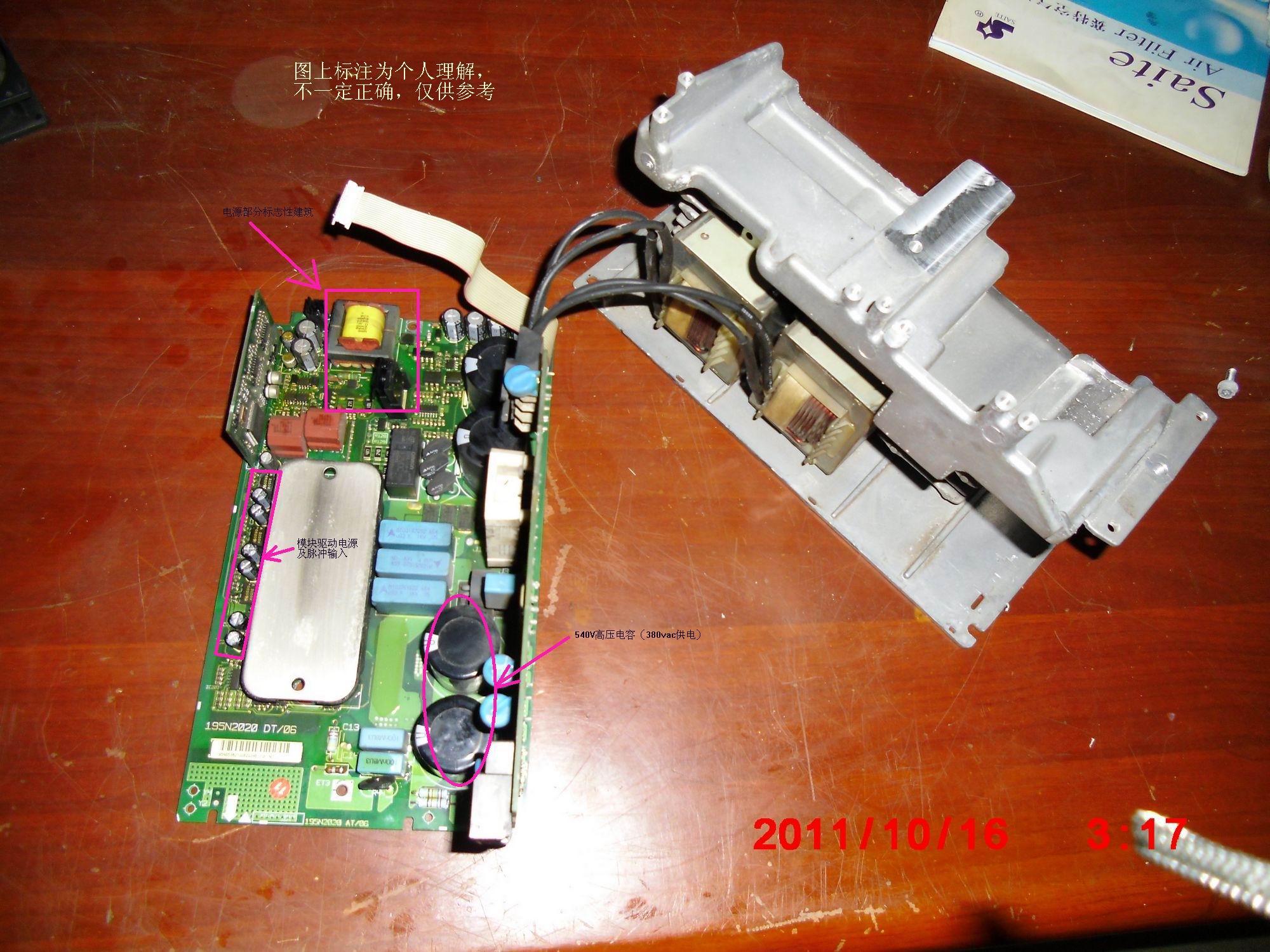

我標注了一下，不知是否正確，僅供參考。
本帖最近評分記錄：
  • 下載積分:+5(xqx666) 熱心助人
    • 保持每天一點小進步足矣。。。
    wwcwwc
    級別: VIP會員

    精華主題: 0
    發帖數量: 3393 個
    工控威望: 3189 點
    下載積分: 70437 分
    在線時間: 1604(小時)
    注冊時間: 2008-04-20
    最后登錄: 2024-11-19
    查看wwcwwc的 主題 / 回貼
    5樓  發表于: 2011-10-22 10:06
    整流前后濾波的作用
    前：濾除輸入側電源雜波干擾及本體回波干擾。
    后：將整流后的電源脈動波經濾波后變為較平直的直流電源。就是你所說的4個大電解電容，當然還有濾除高頻的電容器組合。
    開關電源一般也在電源部分附近。
    本帖最近評分記錄：
  • 下載積分:+5(xqx666) 熱心助人
    kmka
    級別: 略有小成
    精華主題: 0
    發帖數量: 182 個
    工控威望: 288 點
    下載積分: 688 分
    在線時間: 31(小時)
    注冊時間: 2007-04-01
    最后登錄: 2023-04-24
    查看kmka的 主題 / 回貼
    6樓  發表于: 2011-10-22 10:10
    小功率變頻器
    陳大圍
    工控新人，還請多多指教
    級別: 論壇先鋒

    精華主題: 0
    發帖數量: 877 個
    工控威望: 1160 點
    下載積分: 8913 分
    在線時間: 1826(小時)
    注冊時間: 2011-04-17
    最后登錄: 2024-11-23
    查看陳大圍的 主題 / 回貼
    7樓  發表于: 2011-10-23 23:03
    引用
    引用第4樓wsir123于2011-10-22 09:17發表的  :
    我標注了一下，不知是否正確，僅供參考。
    [attachment=72754]

    多謝版主了
    專心學工控技術，請各位幫忙指教
    liuling_0911
    人只要能掌握自己，便什么也不會失去。
    級別: 略有小成
    精華主題: 0
    發帖數量: 107 個
    工控威望: 343 點
    下載積分: 716 分
    在線時間: 111(小時)
    注冊時間: 2010-12-20
    最后登錄: 2024-07-05
    查看liuling_0911的 主題 / 回貼
    8樓  發表于: 2011-10-28 09:57
    不錯，太厲害了。
    藍杰
    I can and I will ，watch me ！
    級別: 略有小成
    精華主題: 0
    發帖數量: 30 個
    工控威望: 210 點
    下載積分: 692 分
    在線時間: 85(小時)
    注冊時間: 2007-11-21
    最后登錄: 2024-11-06
    查看藍杰的 主題 / 回貼
    9樓  發表于: 2011-10-28 13:02
    你找到SKDxx/16的元件就是咯，xx為不同的功率機器采用的不同的電流值，自己找去吧！
    TEL：15623230057
    藍杰
    I can and I will ，watch me ！
    級別: 略有小成
    精華主題: 0
    發帖數量: 30 個
    工控威望: 210 點
    下載積分: 692 分
    在線時間: 85(小時)
    注冊時間: 2007-11-21
    最后登錄: 2024-11-06
    查看藍杰的 主題 / 回貼
    10樓  發表于: 2011-10-28 13:04
    要給我評分哦！
    TEL：15623230057
    xtl123925
    級別: 略有小成
    精華主題: 0
    發帖數量: 175 個
    工控威望: 439 點
    下載積分: 842 分
    在線時間: 116(小時)
    注冊時間: 2007-06-19
    最后登錄: 2024-09-08
    查看xtl123925的 主題 / 回貼
    11樓  發表于: 2011-10-31 20:33
    它的電源模塊驅動芯片好像是UC3844驅動芯片我忘了反正是線路板做的很精密，丹弗斯VL2800和2900適應環境的能力很差。經常報警，稍微不注意的話。前幾年接觸的多。現在都快忘干凈了
    • «
