樓主  發表于: 2011-11-02 22:08
請各位高手解答啊，很急的，明天上班就要解決了，最好畫個草圖。聽人說用ＮＰＮ的三極管可以，希望各位高手快來解決。
jiaglong
級別: 略有小成
精華主題: 0
發帖數量: 109 個
工控威望: 262 點
下載積分: 2409 分
在線時間: 100(小時)
注冊時間: 2011-10-30
最后登錄: 2024-12-26
查看jiaglong的 主題 / 回貼
1樓  發表于: 2011-11-02 22:15
怎么沒人啊
jiaglong
級別: 略有小成
精華主題: 0
發帖數量: 109 個
工控威望: 262 點
下載積分: 2409 分
在線時間: 100(小時)
注冊時間: 2011-10-30
最后登錄: 2024-12-26
查看jiaglong的 主題 / 回貼
2樓  發表于: 2011-11-02 23:07
~~~~~~~~~~~~~~~~~~~~~~~
[ 此帖被jiaglong在2011-11-03 20:10重新編輯 ]
hejian96
級別: 略有小成
精華主題: 0
發帖數量: 303 個
工控威望: 491 點
下載積分: 2229 分
在線時間: 118(小時)
注冊時間: 2010-12-07
最后登錄: 2012-12-05
查看hejian96的 主題 / 回貼
3樓  發表于: 2011-11-03 11:17
。。。。。。。。自娛自樂
jiaglong
級別: 略有小成
精華主題: 0
發帖數量: 109 個
工控威望: 262 點
下載積分: 2409 分
在線時間: 100(小時)
注冊時間: 2011-10-30
最后登錄: 2024-12-26
查看jiaglong的 主題 / 回貼
4樓  發表于: 2011-11-03 19:05
不是啊，后來我請教了一個同學，不過今天試了一下，仍不能解決啊
wangyangde
級別: 探索解密
精華主題: 0
發帖數量: 48 個
工控威望: 152 點
下載積分: 812 分
在線時間: 30(小時)
注冊時間: 2011-06-02
最后登錄: 2024-07-18
查看wangyangde的 主題 / 回貼
5樓  發表于: 2011-11-03 19:45
你要把OC信號和24V的關系講清楚一點，就是當OC什么情況下，應該是輸出24V。
小弟文化水平有限，想跟各位大哥學習。
jiaglong
級別: 略有小成
精華主題: 0
發帖數量: 109 個
工控威望: 262 點
下載積分: 2409 分
在線時間: 100(小時)
注冊時間: 2011-10-30
最后登錄: 2024-12-26
查看jiaglong的 主題 / 回貼
6樓  發表于: 2011-11-03 20:10
焊機里面給的一個觸發信號，平時是ＯＣ，焊接完成的時候會給個笑脈沖，PLC需要的是24V的高電平輸入信號啊。
wangyangde
級別: 探索解密
精華主題: 0
發帖數量: 48 個
工控威望: 152 點
下載積分: 812 分
在線時間: 30(小時)
注冊時間: 2011-06-02
最后登錄: 2024-07-18
查看wangyangde的 主題 / 回貼
7樓  發表于: 2011-11-03 20:25
如果笑脈沖是高電平，那就要用PNP型，或者在你上面的圖后面加一級NPN把電平翻一下。
小弟文化水平有限，想跟各位大哥學習。
jiaglong
級別: 略有小成
精華主題: 0
發帖數量: 109 個
工控威望: 262 點
下載積分: 2409 分
在線時間: 100(小時)
注冊時間: 2011-10-30
最后登錄: 2024-12-26
查看jiaglong的 主題 / 回貼
8樓  發表于: 2011-11-03 20:33
不明白啊，麻煩你傳一下啊
jiaglong
級別: 略有小成
精華主題: 0
發帖數量: 109 個
工控威望: 262 點
下載積分: 2409 分
在線時間: 100(小時)
注冊時間: 2011-10-30
最后登錄: 2024-12-26
查看jiaglong的 主題 / 回貼
9樓  發表于: 2011-11-03 20:38

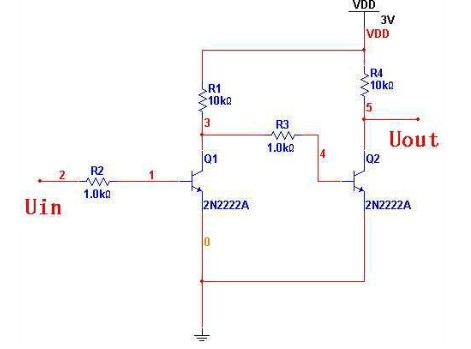

圖片：
是這樣畫得嗎
[ 此帖被jiaglong在2011-11-03 20:49重新編輯 ]
wangyangde
級別: 探索解密
精華主題: 0
發帖數量: 48 個
工控威望: 152 點
下載積分: 812 分
在線時間: 30(小時)
注冊時間: 2011-06-02
最后登錄: 2024-07-18
查看wangyangde的 主題 / 回貼
10樓  發表于: 2011-11-03 20:40
你的OC信號電壓大概有多少？如超過0.7V以上，可用你原來的電路再加一級和原來一樣的電路就行了。
小弟文化水平有限，想跟各位大哥學習。
jiaglong
級別: 略有小成
精華主題: 0
發帖數量: 109 個
工控威望: 262 點
下載積分: 2409 分
在線時間: 100(小時)
注冊時間: 2011-10-30
最后登錄: 2024-12-26
查看jiaglong的 主題 / 回貼
11樓  發表于: 2011-11-03 20:50
哦，謝謝你了。
  • «
