jx_einstein
級別: 論壇先鋒
精華主題: 0
發帖數量: 868 個
工控威望: 1047 點
下載積分: 2421 分
在線時間: 860(小時)
注冊時間: 2010-01-09
最后登錄: 2025-01-16
查看jx_einstein的 主題 / 回貼
樓主  發表于: 2012-02-09 14:11
前面帖子討論的，我用一個10K的光敏電阻和三極管9013做了一個共射放大電路，電源DC24V.集電極接一DC24V繼電器。按計算，無光時，24V/10K=2.4MA，有光時24/1K=24MA，三極管飽和導通為10MA左右，為什么我的9013有光無光都一直導通？
我用萬用表量，光敏電阻有光時100多K,無光時2000多K,與買來時10K不符，怎么回事？
wananjushi
萬安居士
級別: 網絡英雄
精華主題: 0
發帖數量: 858 個
工控威望: 5759 點
下載積分: 11561 分
在線時間: 216(小時)
注冊時間: 2011-12-24
最后登錄: 2018-07-22
查看wananjushi的 主題 / 回貼
1樓  發表于: 2012-02-09 14:20
三極管是否擊穿了？
本帖最近評分記錄：
  • 下載積分:+5(jx_einstein) 熱心助人
    • wananjushi
    jx_einstein
    級別: 論壇先鋒
    精華主題: 0
    發帖數量: 868 個
    工控威望: 1047 點
    下載積分: 2421 分
    在線時間: 860(小時)
    注冊時間: 2010-01-09
    最后登錄: 2025-01-16
    查看jx_einstein的 主題 / 回貼
    2樓  發表于: 2012-02-09 14:33
    9013應該是0-40V吧，我的24V，在范圍內
    jx_einstein
    級別: 論壇先鋒
    精華主題: 0
    發帖數量: 868 個
    工控威望: 1047 點
    下載積分: 2421 分
    在線時間: 860(小時)
    注冊時間: 2010-01-09
    最后登錄: 2025-01-16
    查看jx_einstein的 主題 / 回貼
    3樓  發表于: 2012-02-09 14:36
    附9013特性：
    集電極電流：MAX 500MA
    集電極，基極電壓：40V
    lovefeyer
    級別: 家園常客
    精華主題: 0
    發帖數量: 436 個
    工控威望: 561 點
    下載積分: 1664 分
    在線時間: 228(小時)
    注冊時間: 2011-03-10
    最后登錄: 2023-02-18
    查看lovefeyer的 主題 / 回貼
    4樓  發表于: 2012-02-09 15:20
    把你的電路圖上來，我給你解答
    本帖最近評分記錄：
  • 下載積分:+5(jx_einstein) 熱心助人
    jxh668
    jxh668
    級別: 工控俠客
    精華主題: 0
    發帖數量: 1429 個
    工控威望: 2169 點
    下載積分: 4006 分
    在線時間: 830(小時)
    注冊時間: 2009-12-21
    最后登錄: 2025-01-24
    查看jxh668的 主題 / 回貼
    5樓  發表于: 2012-02-09 16:17
    先搞清楚是放大或是開關，參考一下晶體管放大電路原理，沒有工作在合適的狀態
    本帖最近評分記錄：
  • 下載積分:+1(jx_einstein) 熱心助人
    • 來看看 ，有用的就下了。深圳的可找我呵
    jx_einstein
    級別: 論壇先鋒
    精華主題: 0
    發帖數量: 868 個
    工控威望: 1047 點
    下載積分: 2421 分
    在線時間: 860(小時)
    注冊時間: 2010-01-09
    最后登錄: 2025-01-16
    查看jx_einstein的 主題 / 回貼
    6樓  發表于: 2012-02-09 16:52
    共射發大電路.rar (265 K) 下载次数:16 沒有PROTEL,暫時用CAD2004畫的
    jx_einstein
    級別: 論壇先鋒
    精華主題: 0
    發帖數量: 868 個
    工控威望: 1047 點
    下載積分: 2421 分
    在線時間: 860(小時)
    注冊時間: 2010-01-09
    最后登錄: 2025-01-16
    查看jx_einstein的 主題 / 回貼
    7樓  發表于: 2012-02-10 08:54
    高手解答啊
    jx_einstein
    級別: 論壇先鋒
    精華主題: 0
    發帖數量: 868 個
    工控威望: 1047 點
    下載積分: 2421 分
    在線時間: 860(小時)
    注冊時間: 2010-01-09
    最后登錄: 2025-01-16
    查看jx_einstein的 主題 / 回貼
    8樓  發表于: 2012-02-10 12:54
    沒人啊
    lovefeyer
    級別: 家園常客
    精華主題: 0
    發帖數量: 436 個
    工控威望: 561 點
    下載積分: 1664 分
    在線時間: 228(小時)
    注冊時間: 2011-03-10
    最后登錄: 2023-02-18
    查看lovefeyer的 主題 / 回貼
    9樓  發表于: 2012-02-10 14:46

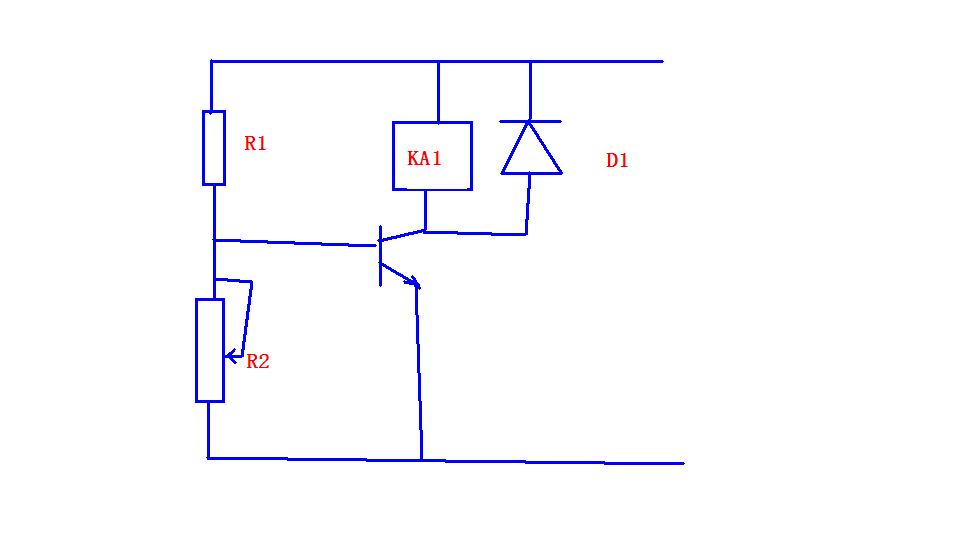

    可能你對電子電路不是很熟悉，正確的電路應該像上邊的圖這樣。R1 是你的光敏電阻，R2是100K的可變電阻，這個R2的阻值應該根據電源電壓來計算的，但是估計這個阻值差不多。
    電路連接以后，你只需要調整這個電阻使繼電器在有光時吸合，無光時斷開就可以了。

    還有，這個電路只能是簡單的實驗用，如果用作控制，是不可靠的，最好采用門電路。


    簡單解釋，非嚴謹非專業，不要扔雞蛋哦。。。。
    本帖最近評分記錄：
  • 下載積分:+5(jx_einstein) 熱心助人
    jx_einstein
    級別: 論壇先鋒
    精華主題: 0
    發帖數量: 868 個
    工控威望: 1047 點
    下載積分: 2421 分
    在線時間: 860(小時)
    注冊時間: 2010-01-09
    最后登錄: 2025-01-16
    查看jx_einstein的 主題 / 回貼
    10樓  發表于: 2012-02-10 17:00
    做控制，我也想要運放的，先買了9013了，所以用這個
