0760
中山木工機械維修
級別: 論壇先鋒
精華主題: 0
發帖數量: 453 個
工控威望: 1715 點
下載積分: 2749 分
在線時間: 728(小時)
注冊時間: 2011-04-16
最后登錄: 2024-11-27
查看0760的 主題 / 回貼
樓主  發表于: 2012-05-12 12:30
       一個朋友問我，他那有一臺繼電器控制的機，一個按鈕啟動多臺電機，按一下啟動一個再按一下啟動第二個，以此類推，用一個急停全部停止，
    本人才疏學淺，想不出來怎么控制，請教各位前輩，給個圖
hanqin
級別: 論壇先鋒
精華主題: 0
發帖數量: 1237 個
工控威望: 1226 點
下載積分: 2922 分
在線時間: 925(小時)
注冊時間: 2009-01-09
最后登錄: 2023-10-27
查看hanqin的 主題 / 回貼
1樓  發表于: 2012-05-12 12:36
應該是按鈕控制中間繼電器，中間繼電器的常開點與上一個電機接觸器常開點串聯，第一個直接啟動，中間繼電器的常開點點數就是電機的個數。
0760
中山木工機械維修
級別: 論壇先鋒
精華主題: 0
發帖數量: 453 個
工控威望: 1715 點
下載積分: 2749 分
在線時間: 728(小時)
注冊時間: 2011-04-16
最后登錄: 2024-11-27
查看0760的 主題 / 回貼
2樓  發表于: 2012-05-12 12:42
樓上的師傅，可否詳細點
0760
中山木工機械維修
級別: 論壇先鋒
精華主題: 0
發帖數量: 453 個
工控威望: 1715 點
下載積分: 2749 分
在線時間: 728(小時)
注冊時間: 2011-04-16
最后登錄: 2024-11-27
查看0760的 主題 / 回貼
3樓  發表于: 2012-05-12 12:44
引用
引用第1樓hanqin于2012-05-12 12:36發表的  :
應該是按鈕控制中間繼電器，中間繼電器的常開點與上一個電機接觸器常開點串聯，第一個直接啟動，中間繼電器的常開點點數就是電機的個數。

那樣好像按一下全啟動了
shfxfa
級別: 家園常客
精華主題: 0
發帖數量: 640 個
工控威望: 810 點
下載積分: 2908 分
在線時間: 411(小時)
注冊時間: 2011-09-09
最后登錄: 2013-11-20
查看shfxfa的 主題 / 回貼
4樓  發表于: 2012-05-12 12:51
引用
引用第1樓hanqin于2012-05-12 12:36發表的  :
應該是按鈕控制中間繼電器，中間繼電器的常開點與上一個電機接觸器常開點串聯，第一個直接啟動，中間繼電器的常開點點數就是電機的個數。

很好的 頂一個
0760
中山木工機械維修
級別: 論壇先鋒
精華主題: 0
發帖數量: 453 個
工控威望: 1715 點
下載積分: 2749 分
在線時間: 728(小時)
注冊時間: 2011-04-16
最后登錄: 2024-11-27
查看0760的 主題 / 回貼
5樓  發表于: 2012-05-12 13:28
高手不肯回答嗎
slik
級別: 論壇先鋒
精華主題: 0
發帖數量: 908 個
工控威望: 1175 點
下載積分: 5868 分
在線時間: 539(小時)
注冊時間: 2008-06-01
最后登錄: 2024-11-27
查看slik的 主題 / 回貼
6樓  發表于: 2012-05-12 14:05
樓主看一下這個是否可以！ 一鍵啟動.rar (10 K) 下载次数:138
本帖最近評分記錄：
  • 下載積分:+1(0760) 謝謝，可我要的是繼電器 ..
    hanqin
    級別: 論壇先鋒
    精華主題: 0
    發帖數量: 1237 個
    工控威望: 1226 點
    下載積分: 2922 分
    在線時間: 925(小時)
    注冊時間: 2009-01-09
    最后登錄: 2023-10-27
    查看hanqin的 主題 / 回貼
    7樓  發表于: 2012-05-12 14:08

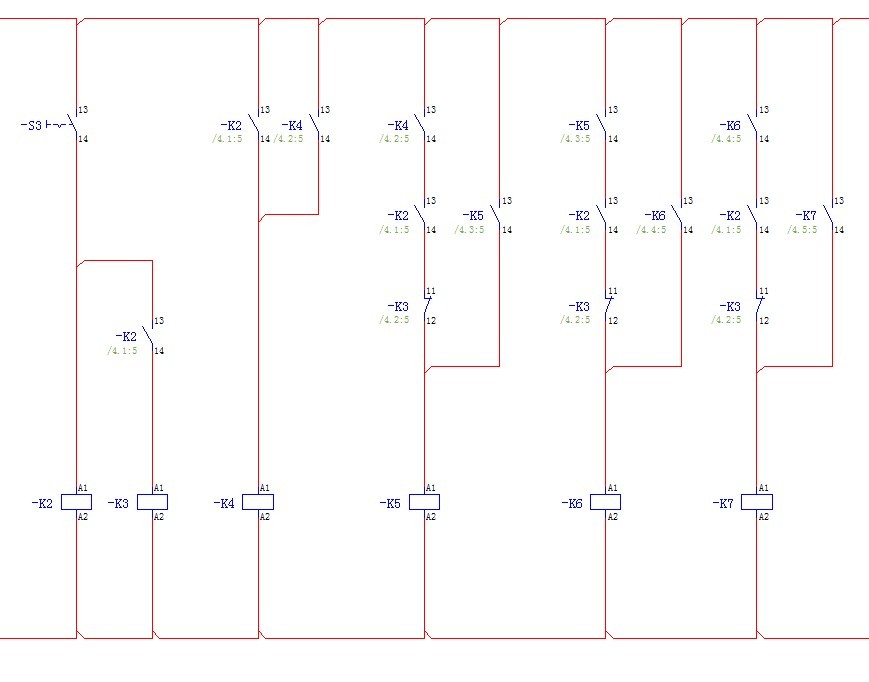

    我畫了個電路大家分析一下，沒有實際試過不知道可不可以。K2和K3類似組成個上升沿型號，脈沖長度是機械閉合的時間。
    本帖最近評分記錄：
  • 下載積分:+1(0760) 熱心助人
    hanqin
    級別: 論壇先鋒
    精華主題: 0
    發帖數量: 1237 個
    工控威望: 1226 點
    下載積分: 2922 分
    在線時間: 925(小時)
    注冊時間: 2009-01-09
    最后登錄: 2023-10-27
    查看hanqin的 主題 / 回貼
    8樓  發表于: 2012-05-12 14:11
    引用
    引用第6樓slik于2012-05-12 14:05發表的  :
    樓主看一下這個是否可以！ [attachment=83874]

    用PLC編寫簡單而且方法多種多樣。
    本帖最近評分記錄：
  • 下載積分:+5(shi2999) 仿真通不過，錯誤的圖
    小小一電工
    每天一點點 加油 你可以的！
    級別: 工控俠客
    精華主題: 0
    發帖數量: 647 個
    工控威望: 2530 點
    下載積分: 1698 分
    在線時間: 747(小時)
    注冊時間: 2012-02-27
    最后登錄: 2024-08-12
    查看小小一電工的 主題 / 回貼
    9樓  發表于: 2012-05-12 14:45
    誰有只用中間繼電器控制電路圖呀 發一份上來咯！ 看起來簡單 做起來復雜呢！ 如果不用PLC 只用中間繼電器
    每天一點點
    小小一電工
    每天一點點 加油 你可以的！
    級別: 工控俠客
    精華主題: 0
    發帖數量: 647 個
    工控威望: 2530 點
    下載積分: 1698 分
    在線時間: 747(小時)
    注冊時間: 2012-02-27
    最后登錄: 2024-08-12
    查看小小一電工的 主題 / 回貼
    10樓  發表于: 2012-05-12 14:48
    每天一點點
    龐樹恒
    級別: 工控俠客
    精華主題: 0
    發帖數量: 697 個
    工控威望: 2567 點
    下載積分: 2646 分
    在線時間: 242(小時)
    注冊時間: 2008-07-20
    最后登錄: 2017-03-15
    查看龐樹恒的 主題 / 回貼
    11樓  發表于: 2012-05-12 18:48
    沒有時間繼電器么？
