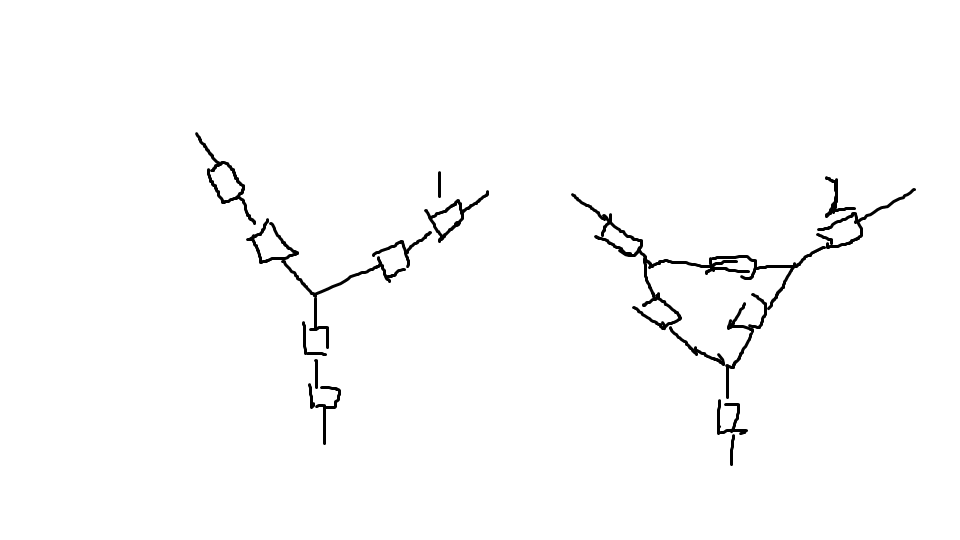

都接380V電壓，所有電阻相同，求1號和2號電阻的 電壓 和電流各是多少，求高工

在線等

第一個是星形接法，第二個是三角接法，電壓是一樣的

1號和2號 電壓一樣？

使用P=UI,，第一種是典型的星型接法，U=380/1.732=220  I=P/220，里面串聯(lián)U=U1+U2，U1=U2=U/2=110V.
沒見過第2種接法，接上去應該有問題，不足之處請補充。

1號 是110V吧 ，2號呢

第一種 最普遍的星型接法，相電壓為220v，相電流等于線電流。第二種為延邊三角型接法，用于減壓啟動，當線電壓為380v時，相電壓為264v，此時啟動電流為額定電流的3~3.5倍。

這是典型的 星－三角 等效轉換問題。
圖2中間的三角形的三個電阻，可以等效轉換成星形接法（但電阻值要計算），這樣就能轉換成圖1形式的接線圖。
對三個電阻值相同的星－三角等效轉換，問題就簡單多了，如三角接的電阻為R，等效為星接的電阻為 R/3 。
這樣就等效成一個 R 和一個 R/3 串聯(lián) 接在 220V 上，根據分壓比，可算出 R 上電壓 165V ，下面的三角形點對中心點的電壓為55V。

所謂等效電路，就是改變線路后，各點的電壓，電流不變化，即對其它電路沒有影響。
有興趣可以驗證下，三個300歐姆接成三角形，三個100歐姆接成星形，都接380，看看線電流，總功率是否等效。

樓主找本電路原理的高校教材來看，就不會有這樣的問題了
