工控人家園 綜合討論 新手請教下三菱雙重線圈如圖Y20接通的Y004確沒有接通？

w171642

級別: 探索解密

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 6 個
工控威望: 113 點
下載積分: 654 分
在線時間: 4(小時)
注冊時間: 2011-01-06
最后登錄: 2018-01-31
查看w171642的主題 / 回貼

樓主發表于: 2013-03-04 21:22

只看樓主 | 小中大

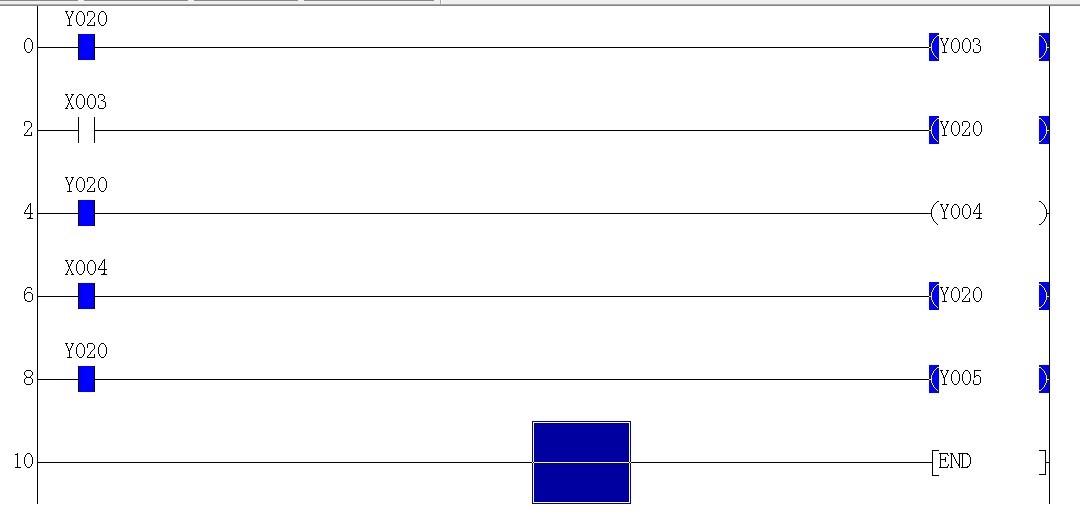

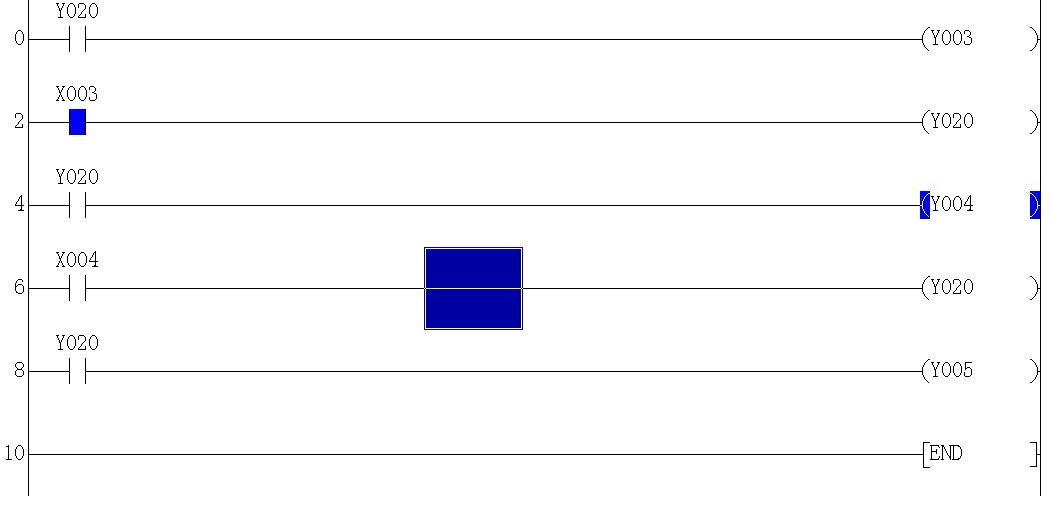

圖片：

我初學PLC請教下三菱雙重線圈如圖Y20接通的Y004確沒有接通？當X003接通了Y20沒通怎么Y004確是通的呢？請各位大哥幫小弟解釋下謝謝！

catfree

虛心向各位學習！！！

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 630 個
工控威望: 2814 點
下載積分: 15803 分
在線時間: 474(小時)
注冊時間: 2012-03-30
最后登錄: 2022-04-18
查看catfree的主題 / 回貼

1樓發表于: 2013-03-04 23:22

只看該作者 | 小中大

沒有試過，最好避免出現雙線圈，用步進流程來解決或者輔助繼電器。具體原理等其他前輩解答。

共同學習！

一日晚自習，化學老師批評一同學坐姿不好，問他:“你見過哪個名人科學家是像你這樣坐的？”我隨口說了一句:“霍金……” 然后就沒有然后了……一頓狠批啊

ufo6363

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 513 個
工控威望: 561 點
下載積分: 6559 分
在線時間: 1384(小時)
注冊時間: 2010-11-21
最后登錄: 2024-10-20
查看ufo6363的主題 / 回貼

2樓發表于: 2013-03-04 23:47

只看該作者 | 小中大

比較沒意思的實驗，，，手冊不是說了不可以用雙線圈嗎？

waitfor

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 604 個
工控威望: 831 點
下載積分: 5871 分
在線時間: 406(小時)
注冊時間: 2010-07-04
最后登錄: 2024-11-07
查看waitfor的主題 / 回貼

3樓發表于: 2013-03-04 23:49

只看該作者 | 小中大

好像雙線圈輸出以最后一個輸出準

sjm213

有小知識，無大學問。

級別: 論壇版主

發送短信
加為好友
QQ聯系

精華主題: 7 篇
發帖數量: 5196 個
工控威望: 7419 點
下載積分: 158720 分
在線時間: 3159(小時)
注冊時間: 2007-11-21
最后登錄: 2024-11-17
查看sjm213的主題 / 回貼

4樓發表于: 2013-03-05 08:47

只看該作者 | 小中大

雖然程序中雙線圈的輸出以最后一個的狀態為準，
但程序執行過程中，前面的線圈狀態依然有效，
只是執行到下一個線圈時，它的狀態才會相應改變，
第一段程序：
X3導通使第一個Y20輸出，接下來Y20的觸點為ON狀態，所以以Y20為條件的Y4線圈也是導通狀態，再往下一行掃描到第二個Y20時它才被置為OFF，此后的掃描Y20會保持OFF狀態，直到程序掃描到END返回第0步進行下一次掃描，再次執行到X3這一行的Y20將它置ON。
如此反復。
第二段程序執行過程與第一段相反。
具體過程可以打開仿真，執行【在線】--【調試】--【單步執行】看程序運行效果
