浙江菜鳥
級別: 略有小成
精華主題: 0
發帖數量: 147 個
工控威望: 256 點
下載積分: 749 分
在線時間: 361(小時)
注冊時間: 2011-12-17
最后登錄: 2024-09-13
查看浙江菜鳥的 主題 / 回貼
樓主  發表于: 2012-11-29 21:56

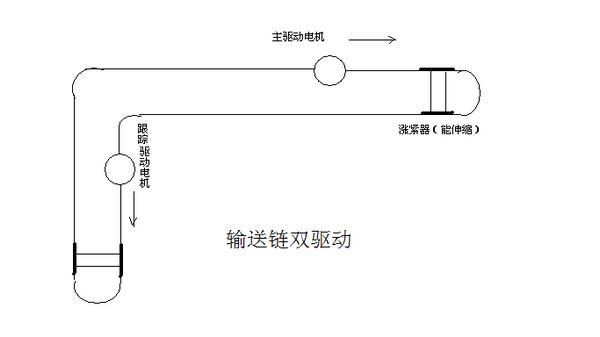

圖片：
小弟有臺達VFD037M43A兩臺和同步器SLC04C22A一臺，按照圖上運行（調節主驅動電機，跟蹤電機跟從）需要在漲緊器位置安裝位移傳感器嗎？請高手指點，有接線圖和參數更好，萬分感激
651290365
級別: 略有小成
精華主題: 0
發帖數量: 120 個
工控威望: 261 點
下載積分: 4691 分
在線時間: 65(小時)
注冊時間: 2012-10-18
最后登錄: 2024-04-07
查看651290365的 主題 / 回貼
1樓  發表于: 2012-11-30 10:04
2個繼電器，一個直流電源，還有2個對射開關，接線時，用一個對射開關，灰線接24V，黑線接信號線，藍線接零線，控制繼電器自鎖，沒有異物穿過時繼電器不自鎖，有異物時自鎖，，然后把同步器上的啟動型號接在串在繼電器上的長開上，就可以實現你要的控制方式
大地
級別: 網絡英雄
精華主題: 0
發帖數量: 350 個
工控威望: 6175 點
下載積分: 9337 分
在線時間: 409(小時)
注冊時間: 2008-11-16
最后登錄: 2022-03-07
查看大地的 主題 / 回貼
2樓  發表于: 2012-11-30 10:18
你這是吊線兩同步。要求不用很高，看下同步器SLC04C22A說明書就可以了。
zhtzht20
工程余料 三菱變頻器，PLC模塊，費斯托電磁閥
級別: 略有小成
精華主題: 0
發帖數量: 305 個
工控威望: 336 點
下載積分: 717 分
在線時間: 286(小時)
注冊時間: 2009-09-20
最后登錄: 2016-09-10
查看zhtzht20的 主題 / 回貼
3樓  發表于: 2012-11-30 11:11
簡單的同步，用一臺變頻器控制不好，需要兩臺變頻器，驅動兩臺電機，張緊器那個位置裝3個行程開關  兩個用來檢測過緊，和過松 ，已經用來加速度 ，當然還有更簡單的，用位移傳感器 ，需要PLC來控制，如果有興趣，可以加我QQ 990617982 我有實際使用案例，還有程序
低價處理PLC 光電 電磁閥，接近開關 等工控配件
zhouyang
我沒有選擇,但我有追求!
級別: VIP會員
精華主題: 0
發帖數量: 213 個
工控威望: 419 點
下載積分: 1189 分
在線時間: 94(小時)
注冊時間: 2009-02-22
最后登錄: 2015-11-02
查看zhouyang的 主題 / 回貼
4樓  發表于: 2012-11-30 12:30
如果在張進的位置加個傳感器做電機的實時反饋會更好!
但是會有速度波動
幻想----------設計的靈魂
kyy80
態度決定一切``````
級別: 工控俠客
精華主題: 0
發帖數量: 1226 個
工控威望: 3496 點
下載積分: 4402 分
在線時間: 1979(小時)
注冊時間: 2008-02-17
最后登錄: 2024-11-23
查看kyy80的 主題 / 回貼
5樓  發表于: 2012-11-30 20:46
就用主傳動的速度輸出0——10V作從機的速度主令，再在張緊位置處裝個5K的電位器作從機的速度疊加，設置一下從機變頻器的參數就行了。。。
浙江菜鳥
級別: 略有小成
精華主題: 0
發帖數量: 147 個
工控威望: 256 點
下載積分: 749 分
在線時間: 361(小時)
注冊時間: 2011-12-17
最后登錄: 2024-09-13
查看浙江菜鳥的 主題 / 回貼
6樓  發表于: 2012-11-30 21:22
謝謝各位的指教，有用過臺達同步器的望告知接線方式
烏龜船長
級別: 網絡英雄

精華主題: 0
發帖數量: 1282 個
工控威望: 7631 點
下載積分: 1314 分
在線時間: 2656(小時)
注冊時間: 2007-03-21
最后登錄: 2024-11-23
查看烏龜船長的 主題 / 回貼
7樓  發表于: 2012-11-30 22:18
用一個同步器就ok了，我搞過一模一樣的
浙江菜鳥
級別: 略有小成
精華主題: 0
發帖數量: 147 個
工控威望: 256 點
下載積分: 749 分
在線時間: 361(小時)
注冊時間: 2011-12-17
最后登錄: 2024-09-13
查看浙江菜鳥的 主題 / 回貼
8樓  發表于: 2012-12-01 21:20
烏龜船長請賜教啊
浙江菜鳥
級別: 略有小成
精華主題: 0
發帖數量: 147 個
工控威望: 256 點
下載積分: 749 分
在線時間: 361(小時)
注冊時間: 2011-12-17
最后登錄: 2024-09-13
查看浙江菜鳥的 主題 / 回貼
9樓  發表于: 2012-12-02 22:04
烏龜船長請賜教啊
浙江菜鳥
級別: 略有小成
精華主題: 0
發帖數量: 147 個
工控威望: 256 點
下載積分: 749 分
在線時間: 361(小時)
注冊時間: 2011-12-17
最后登錄: 2024-09-13
查看浙江菜鳥的 主題 / 回貼
10樓  發表于: 2012-12-03 23:07
繼續求助-------------
wang115828
學習
級別: 略有小成
精華主題: 0
發帖數量: 96 個
工控威望: 259 點
下載積分: 549 分
在線時間: 49(小時)
注冊時間: 2009-04-07
最后登錄: 2024-07-25
查看wang115828的 主題 / 回貼
11樓  發表于: 2012-12-06 12:09
在張緊那裝個電位器  就幾快錢就搞定
  • «
