樓主發表于: 2013-07-12 00:27

只看樓主 | 小中大

圖片：

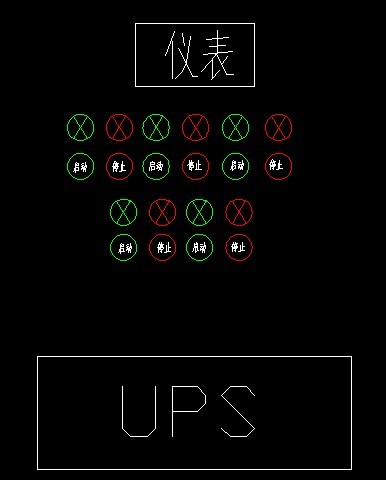

關于多個啟動停止按鈕及其指示燈在配電柜面板上的排列，下圖是一個控制5組交流接觸器的啟動停止的問題，并且分別有指示燈顯示。因為面板就只有那點東西，尺寸為600*800*2000感覺自己畫的不好看，請前輩指點

kmmkmm725

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 3 個
工控威望: 131 點
下載積分: 732 分
在線時間: 3(小時)
注冊時間: 2013-07-09
最后登錄: 2022-01-09
查看kmmkmm725的主題 / 回貼

1樓發表于: 2013-07-12 00:46

只看該作者 | 小中大

dmh

讓理想和現實一起飛

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 1558 個
工控威望: 4562 點
下載積分: 7552 分
在線時間: 673(小時)
注冊時間: 2008-12-27
最后登錄: 2024-12-29
查看dmh的主題 / 回貼

2樓發表于: 2013-07-12 05:06

只看該作者 | 小中大

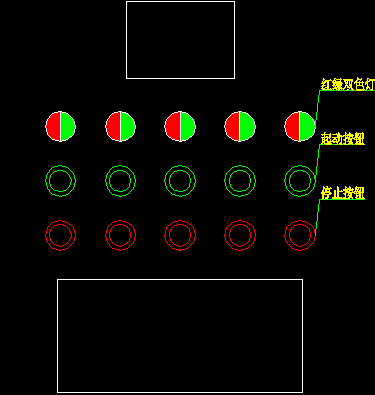

如果面板是600*800--長*寬，那么有這么多開孔是不好看，可以像樓上那樣配置，也可以取消指示燈，使用帶燈按鈕會更美觀。

不斷向前

小貓木魚丸

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 82 個
工控威望: 224 點
下載積分: 3224 分
在線時間: 34(小時)
注冊時間: 2013-04-18
最后登錄: 2019-10-31
查看小貓木魚丸的主題 / 回貼

3樓發表于: 2013-07-12 09:05

只看該作者 | 小中大

樓上正解，其實好多柜子現在都是按鈕燈，顯得簡單一點

楊寧輝

給自己裝個擴展模塊！擴大自己的能量！

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 314 個
工控威望: 558 點
下載積分: 1336 分
在線時間: 412(小時)
注冊時間: 2011-12-15
最后登錄: 2017-06-09
查看楊寧輝的主題 / 回貼

4樓發表于: 2013-07-12 11:46

只看該作者 | 小中大

帶燈的按鈕也很漂亮的

lzzqh8

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 264 個
工控威望: 429 點
下載積分: 69389 分
在線時間: 265(小時)
注冊時間: 2011-05-25
最后登錄: 2024-07-31
查看lzzqh8的主題 / 回貼

5樓發表于: 2013-07-12 11:53

只看該作者 | 小中大

省地方就用帶指示燈的按鈕。

ymr78419972

宿命的輪回注定了要讓我們去追逐那些難以企及卻又十分向往的美麗

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 587 個
工控威望: 2719 點
下載積分: 16620 分
在線時間: 270(小時)
注冊時間: 2009-05-10
最后登錄: 2024-11-16
查看ymr78419972的主題 / 回貼

6樓發表于: 2013-07-12 13:16

只看該作者 | 小中大

每個啟動按鈕直接帶綠燈，停止沒有燈，這樣子的話就好了。停止按下以后，停掉啟動上亮起的綠燈即可。經常這么干，沒啥事，少開孔，少用東西，省錢，省事。
