樓主  發表于: 2013-06-14 09:56
圖片：

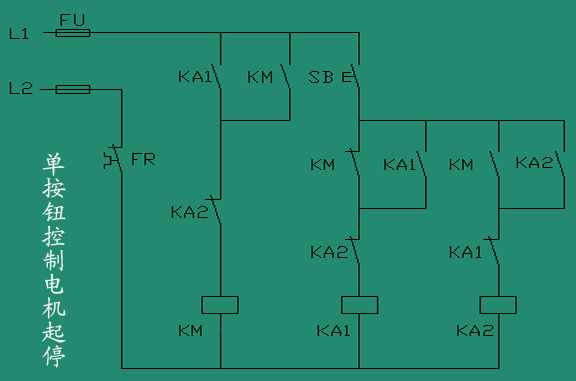

單按鈕啟停電路大家都畫個N多也說過N次，但小弟今天沒事做，用實際繼電器接了一個電路（圖如下），可并不是理想的，用PLC是沒問題，但用繼電器結果并不理想，按下第一次正確，在次按下時，KA2的一下電后就斷開，然后KA1就一直亮起，無法斷開KM。確認接線正確（還接了二次線），KM  KA1  KA2都采用MY4的普通繼電器，負載用一個24V燈。真是讓人不解，難到實際繼電器的響應不夠快？就沒有一個真正能達到效果的電路了嗎？請高手幫分析，謝謝。我想下圖也是很多人公認可以實現的電路�。�！
momo0720
人外有人,天外有天!
級別: 工控俠客
精華主題: 0
發帖數量: 458 個
工控威望: 2028 點
下載積分: 19664 分
在線時間: 615(小時)
注冊時間: 2009-09-11
最后登錄: 2024-12-02
查看momo0720的 主題 / 回貼
1樓  發表于: 2013-06-14 10:20
我想應該是硬體的反應時間的問題了
[ 此帖被momo0720在2013-06-14 10:38重新編輯 ]
http://blog.xuite.net/fa.system/twblog
工控玩家
澧縣電氣自動化
級別: 家園�？�
精華主題: 0
發帖數量: 554 個
工控威望: 772 點
下載積分: 773 分
在線時間: 600(小時)
注冊時間: 2008-09-06
最后登錄: 2025-01-16
查看工控玩家的 主題 / 回貼
2樓  發表于: 2013-06-14 10:23
KM用接觸器試，因為接觸器的反映時間比繼電器慢很多。
一米陽光
級別: 探索解密
精華主題: 0
發帖數量: 11 個
工控威望: 119 點
下載積分: 1291 分
在線時間: 40(小時)
注冊時間: 2012-08-25
最后登錄: 2013-08-13
查看一米陽光的 主題 / 回貼
3樓  發表于: 2013-06-14 10:36
我看是線路錯了。
xiejun8103
三人行,必有我師
級別: 工控俠客
精華主題: 0
發帖數量: 327 個
工控威望: 2118 點
下載積分: 3244 分
在線時間: 299(小時)
注冊時間: 2009-10-26
最后登錄: 2019-07-02
查看xiejun8103的 主題 / 回貼
4樓  發表于: 2013-06-14 10:53
接線絕對正確，可能是與繼電器觸點反應時間有關，不信的可以實驗。
john42tw
級別: 網絡英雄
精華主題: 0
發帖數量: 1281 個
工控威望: 6112 點
下載積分: 53128 分
在線時間: 1125(小時)
注冊時間: 2012-04-24
最后登錄: 2025-01-24
查看john42tw的 主題 / 回貼
5樓  發表于: 2013-06-14 11:42
第一次SB1 ON
KA1 ON --->KM ON 自保

第二次SB1 ON
KA2 ON 瞬間 b接點斷開 a接點尚未閉合自保 -->KM因 b接點斷開 故斷開--->KA2無法自保
此時又回到第一次狀態
KA1 ON --->KM ON 自保
lzzqh8
級別: 略有小成
精華主題: 0
發帖數量: 264 個
工控威望: 429 點
下載積分: 69389 分
在線時間: 265(小時)
注冊時間: 2011-05-25
最后登錄: 2024-07-31
查看lzzqh8的 主題 / 回貼
6樓  發表于: 2013-06-14 11:43
與繼電器觸點反應時間有關
六度心寒
我生來不是要被打敗的，你盡可以消滅我，但你永遠打不敗我！
級別: 略有小成
精華主題: 0
發帖數量: 178 個
工控威望: 312 點
下載積分: 2615 分
在線時間: 252(小時)
注冊時間: 2010-09-08
最后登錄: 2024-12-30
查看六度心寒的 主題 / 回貼
7樓  發表于: 2013-06-14 12:26
就是觸點反應時間的問題嘛，還搞的那么神秘
讓愛在你我的心里流動。。。。。
csc1022
級別: 探索解密
精華主題: 0
發帖數量: 42 個
工控威望: 196 點
下載積分: 993 分
在線時間: 110(小時)
注冊時間: 2009-07-26
最后登錄: 2025-01-06
查看csc1022的 主題 / 回貼
8樓  發表于: 2013-06-14 13:22
MY4的普通繼電器,常開 常閉觸點動作時，常閉觸點先斷開后常開觸點閉合。是這種時間差造成的吧。電路圖看起來沒問題。
濟南電氣
級別: 略有小成
精華主題: 0
發帖數量: 310 個
工控威望: 390 點
下載積分: 11150 分
在線時間: 168(小時)
注冊時間: 2011-09-17
最后登錄: 2022-06-01
查看濟南電氣的 主題 / 回貼
9樓  發表于: 2013-06-14 13:37
電路圖有錯誤
王志勇愛媳婦
千里之行，始于足下。
級別: 論壇先鋒
精華主題: 0
發帖數量: 213 個
工控威望: 1642 點
下載積分: 4097 分
在線時間: 195(小時)
注冊時間: 2013-02-24
最后登錄: 2019-09-23
查看王志勇愛媳婦的 主題 / 回貼
10樓  發表于: 2013-06-14 13:40
樓主，我也做過這樣的實驗！證明是不行的。因為普通繼電器反應慢，如果是高速繼電器就可以了！網上搜到的單按鈕啟停電路用普通繼電器接都有問題！我有一個電路，用了三個普通繼電器實現！
huiming
技術交流
級別: 網絡英雄
精華主題: 0
發帖數量: 667 個
工控威望: 6000 點
下載積分: 2247 分
在線時間: 564(小時)
注冊時間: 2011-03-09
最后登錄: 2025-01-17
查看huiming的 主題 / 回貼
11樓  發表于: 2013-06-15 08:35
圖片：
個人認為與SB開關接通時間長短有關系 。   希望此圖能幫到你。、
