cyh1986

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 368 個
工控威望: 740 點
下載積分: 727 分
在線時間: 300(小時)
注冊時間: 2009-04-28
最后登錄: 2024-11-26
查看cyh1986的主題 / 回貼

樓主發表于: 2013-09-23 15:08

只看樓主 | 小中大

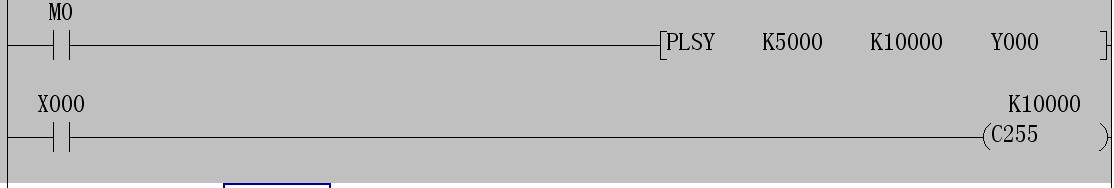

有個問題想請教一下大家，比如上面這個，Y0輸出10000個脈沖，X0對脈沖進行計數，然后當C255=10000時，是不是表示運動完成。（忽略電子齒輪等等）
有一點想不明白，加入是按照我的這個理解。那么X0能不能在一個掃描周期內檢測到10000，我的意思是可能用一道C255的敞開和常閉，加入一個周期或者幾個周期內部能檢測10000，那程序判斷為故障？如果下一個周期檢測到10000，那又沒有故障。

如何理解呢？

baiqrmai

承接各行業生產線改造，編程，自動化研發、制造，配

級別: 網絡英雄

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 729 個
工控威望: 7479 點
下載積分: 6593 分
在線時間: 1224(小時)
注冊時間: 2012-08-20
最后登錄: 2024-03-08
查看baiqrmai的主題 / 回貼

1樓發表于: 2013-09-23 16:38

只看該作者 | 小中大

將本身的Y0輸出到X0上面嗎

承接各行業自動化設備維修.改造，伺服，步進，PLC，觸摸屏編程，上位機設計電氣制做，各種自動化工程安裝，電柜制作。陳工13530398214

cyh1986

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 368 個
工控威望: 740 點
下載積分: 727 分
在線時間: 300(小時)
注冊時間: 2009-04-28
最后登錄: 2024-11-26
查看cyh1986的主題 / 回貼

2樓發表于: 2013-09-23 16:43

只看該作者 | 小中大

不是啊，伺服電機上的編碼器的信號接到X0

hafatahaha

臺達代理

級別: 論壇先鋒

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 1336 個
工控威望: 1334 點
下載積分: 2535 分
在線時間: 398(小時)
注冊時間: 2012-09-26
最后登錄: 2019-01-19
查看hafatahaha的主題 / 回貼

3樓發表于: 2013-09-23 16:50

只看該作者 | 小中大

告訴計數不占周期，只是不明白你的用意

上海承接工業電氣自動化項目工程 461946157@qq.com 13162651373
臺達,三菱（變頻器，pllc，伺服，人機，溫控器）進口變送器，傳感器，視覺

cyh1986

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 368 個
工控威望: 740 點
下載積分: 727 分
在線時間: 300(小時)
注冊時間: 2009-04-28
最后登錄: 2024-11-26
查看cyh1986的主題 / 回貼

4樓發表于: 2013-09-23 17:16

只看該作者 | 小中大

我的意思是這個：就剛才那個例子，5000HZ 10000個計數，時間=10000/5000=2S。意思就是PLC發出脈沖后，2S之后X0才能技術滿。在閉環系統里面，就表示完全完成控制。加入我在程序中藥判斷伺服電機是不是完成了指定的圈數，就要拿發出的脈沖數和X0的計數值比較，如果相等（C255=ON）,不相等(C255=OFF)，程序里面調用C255，可以判斷伺服電機是不是故障.。但是在計數的2S中，C255肯定是OFF的，但是此時又不能說伺服故障，因為他還在運行，這里怎么理解呢？
