zhaibo
級別: 探索解密
精華主題: 0
發帖數量: 27 個
工控威望: 164 點
下載積分: 540 分
在線時間: 36(小時)
注冊時間: 2013-07-29
最后登錄: 2021-06-11
查看zhaibo的 主題 / 回貼
樓主  發表于: 2013-10-29 09:06
           小弟最近需要使用PLC來控制激光,需要PLC輸出PWM信號,激光器要求頻率不能超過25K,來控制激光的出光能量大小,我用PWM指令寫了一下  PWM    d100   k100   y000   用示波器測了一下更改d100的數值可以調節方波形狀,但是只有10Hz,求各位大大幫忙。我想能夠設置調節PLC輸出的PWM信號頻率和占空比,求指點。
zhaibo
級別: 探索解密
精華主題: 0
發帖數量: 27 個
工控威望: 164 點
下載積分: 540 分
在線時間: 36(小時)
注冊時間: 2013-07-29
最后登錄: 2021-06-11
查看zhaibo的 主題 / 回貼
1樓  發表于: 2013-10-29 09:07
補充一下,使用FX3U的PLC,同時需要額外控制2個軸。
xyd_hsn10
jakenghuang
級別: 網絡英雄
精華主題: 0
發帖數量: 384 個
工控威望: 5350 點
下載積分: 61683 分
在線時間: 448(小時)
注冊時間: 2008-12-29
最后登錄: 2021-03-08
查看xyd_hsn10的 主題 / 回貼
2樓  發表于: 2013-10-29 09:28
那你只好改用別的·PLC了,只因三菱這PWM出不了高頻。
zhaibo
級別: 探索解密
精華主題: 0
發帖數量: 27 個
工控威望: 164 點
下載積分: 540 分
在線時間: 36(小時)
注冊時間: 2013-07-29
最后登錄: 2021-06-11
查看zhaibo的 主題 / 回貼
3樓  發表于: 2013-10-29 10:41
引用
引用第2樓xyd_hsn10于2013-10-29 09:28發表的  :
那你只好改用別的·PLC了,只因三菱這PWM出不了高頻。

改用怕來不及,能不能有其他的方式解決,比如加模塊?
catfree
虛心向各位學習!!!
級別: 工控俠客
精華主題: 0
發帖數量: 630 個
工控威望: 2814 點
下載積分: 15803 分
在線時間: 474(小時)
注冊時間: 2012-03-30
最后登錄: 2022-04-18
查看catfree的 主題 / 回貼
4樓  發表于: 2013-10-29 12:28
用PLC來做激光,只能說你公司錢太多, 接觸的大族,rofin foba 都是用的單片機。
一日晚自習,化學老師批評一同學坐姿不好,問他:“你見過哪個名人科學家是像你這樣坐的?”我隨口說了一句:“霍金……” 然后就沒有然后了……一頓狠批啊
滄海一聲笑
級別: 探索解密
精華主題: 0
發帖數量: 86 個
工控威望: 196 點
下載積分: 1844 分
在線時間: 75(小時)
注冊時間: 2011-03-28
最后登錄: 2021-12-16
查看滄海一聲笑的 主題 / 回貼
5樓  發表于: 2013-10-29 22:34
PWM K1 K2 Y0(Y1)
極限也有500HZ,再說也不能進行脈寬調制。
只能用單片機了哦。
七十年代
級別: 略有小成
精華主題: 0
發帖數量: 356 個
工控威望: 447 點
下載積分: 4031 分
在線時間: 350(小時)
注冊時間: 2006-12-16
最后登錄: 2022-03-15
查看七十年代的 主題 / 回貼
6樓  發表于: 2013-10-30 14:59
圖片:
圖片:

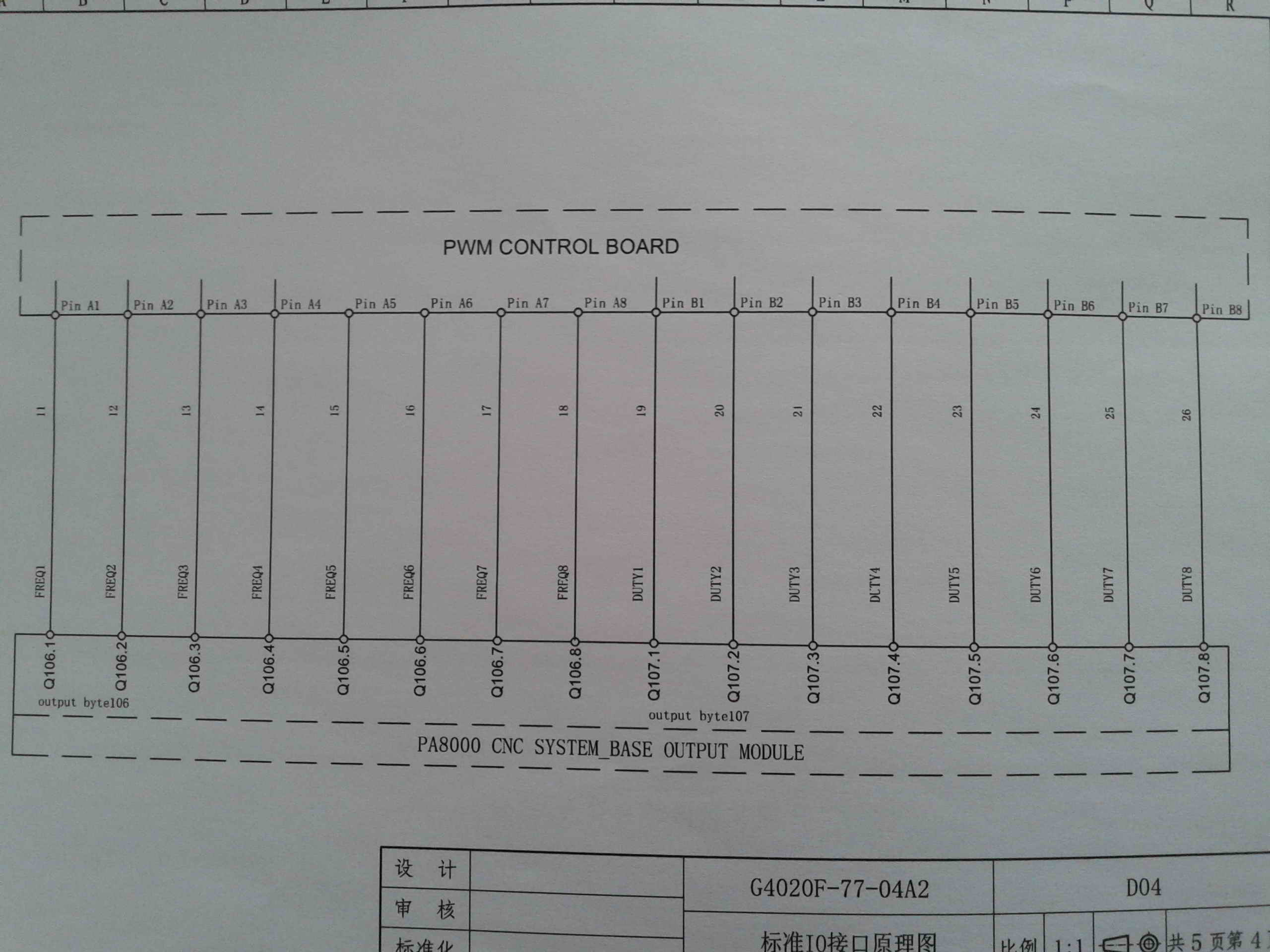

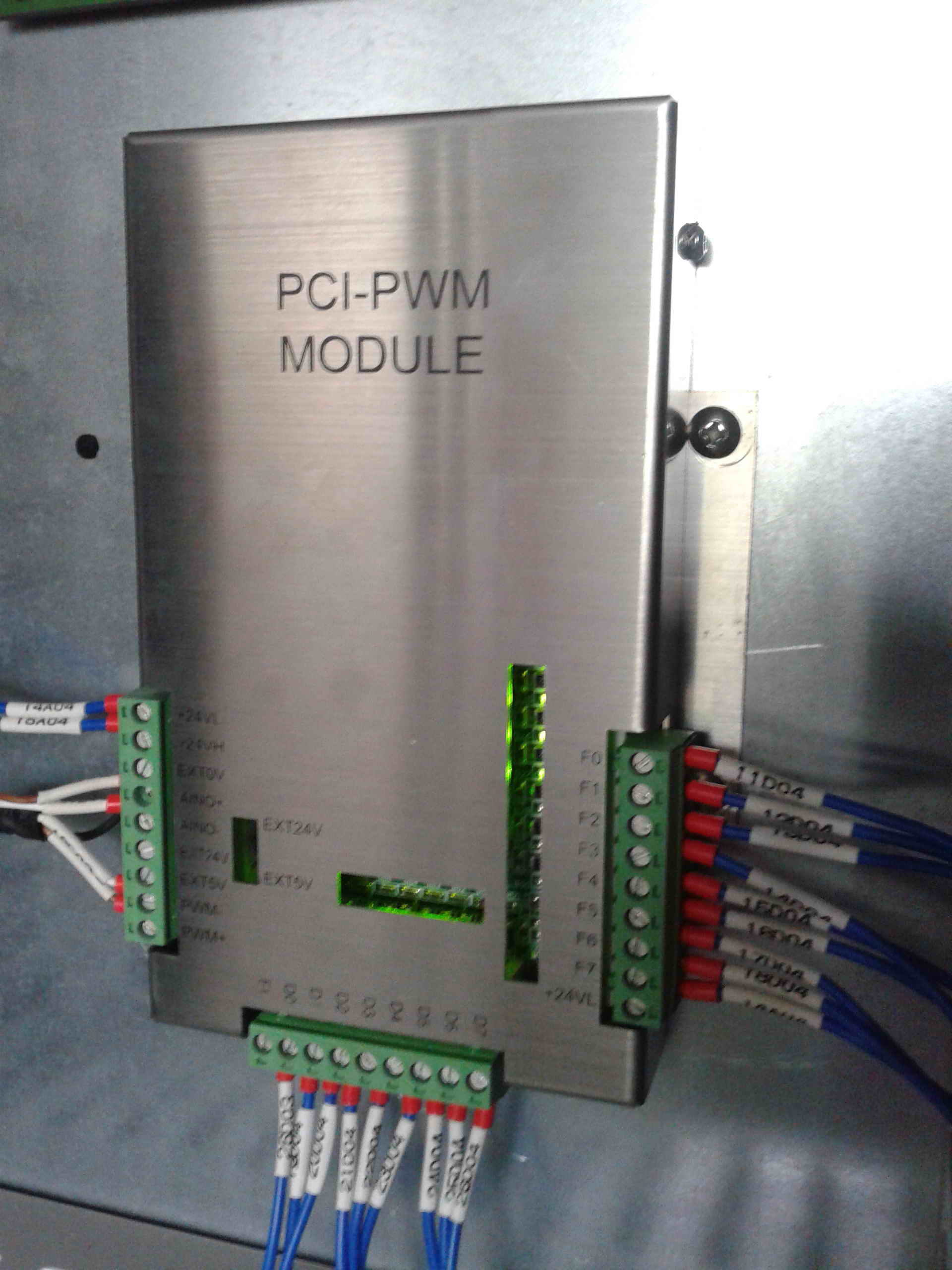

我發個激光器的PWM調制控制原理圖和實物圖樓主參考一下
參考后樓主回復溝通
zhaibo
級別: 探索解密
精華主題: 0
發帖數量: 27 個
工控威望: 164 點
下載積分: 540 分
在線時間: 36(小時)
注冊時間: 2013-07-29
最后登錄: 2021-06-11
查看zhaibo的 主題 / 回貼
7樓  發表于: 2013-12-05 17:28
引用
引用第6樓七十年代于2013-10-30 14:59發表的  :
我發個激光器的PWM調制控制原理圖和實物圖樓主參考一下
參考后樓主回復溝通

我是樓主,出差好久剛剛回來。之前使用plc發pwm信號調制激光強度已經解決的。使用的就是pwm指令,就是調整不是很細致。
感謝各位兄弟的幫忙。
    同時問一下這位兄弟,你使用的東西好進行pwm信號發出嗎?我們可以進行下一步溝通
zhaibo
級別: 探索解密
精華主題: 0
發帖數量: 27 個
工控威望: 164 點
下載積分: 540 分
在線時間: 36(小時)
注冊時間: 2013-07-29
最后登錄: 2021-06-11
查看zhaibo的 主題 / 回貼
8樓  發表于: 2013-12-05 17:29
還有具體的用法可以分享一下嗎?
