樓主  發表于: 2012-03-28 15:01
請教用一個傳感器+一個繼電器+一個時間繼電器+電磁閥怎樣控制氣缸來回動作，怎樣接線？
各位高手能否給個接線圖
PLC控制的與不用PLC控制的都需要，急用，謝謝
工控學習
級別: 略有小成
精華主題: 0
發帖數量: 94 個
工控威望: 211 點
下載積分: 2659 分
在線時間: 23(小時)
注冊時間: 2011-02-21
最后登錄: 2014-05-14
查看工控學習的 主題 / 回貼
1樓  發表于: 2012-03-28 18:37
樓主好好想想吧并不難
小東
感謝工控，我終于把西門子給安裝好了！！！！
級別: 略有小成
精華主題: 0
發帖數量: 56 個
工控威望: 416 點
下載積分: 1107 分
在線時間: 48(小時)
注冊時間: 2011-12-13
最后登錄: 2015-08-05
查看小東的 主題 / 回貼
2樓  發表于: 2012-03-28 18:51
時間繼電器的作用是什么？關閉氣缸還是打開氣缸時間？
電阻焊
拜師學藝，不恥下問，
級別: 略有小成
精華主題: 0
發帖數量: 291 個
工控威望: 484 點
下載積分: 5192 分
在線時間: 190(小時)
注冊時間: 2009-07-27
最后登錄: 2025-01-03
查看電阻焊的 主題 / 回貼
3樓  發表于: 2012-03-28 18:59

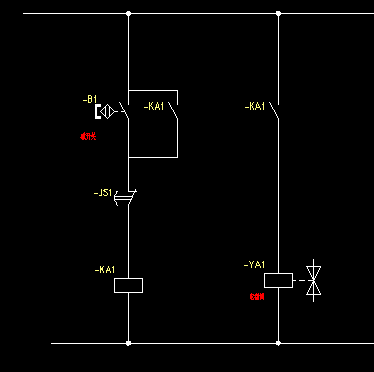

圖片：
這樣對不對，需要實際確認下，
neilnie
級別: 略有小成
精華主題: 0
發帖數量: 339 個
工控威望: 347 點
下載積分: 783 分
在線時間: 222(小時)
注冊時間: 2009-07-27
最后登錄: 2018-11-28
查看neilnie的 主題 / 回貼
4樓  發表于: 2012-03-28 20:27
引用
引用第3樓電阻焊于2012-03-28 18:59發表的  :
這樣對不對，需要實際確認下，

不錯，但少了時間繼電器線圈啊。還有不知樓主怎么控制。
henrywang
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看henrywang的 主題 / 回貼
5樓  發表于: 2012-03-28 22:15
太感謝大家的幫助了，我這個只要是用在焊錫方面的，就一采足踏開關,氣缸伸出,此時焊接,等兩秒鐘后,當傳感器燈亮?xí)r,氣缸回來,上圖好像是少時間繼電器線圈的接線了
henrywang
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看henrywang的 主題 / 回貼
6樓  發表于: 2012-03-28 22:25
就是等于還有一個按鈕開關,采下就閉合,即氣缸會伸出,松開,當傳感器燈亮?xí)r,氣缸會回來,就是這樣來回動作.
奮斗人生
級別: 家園常客
精華主題: 0
發帖數量: 584 個
工控威望: 740 點
下載積分: 10839 分
在線時間: 67(小時)
注冊時間: 2011-09-05
最后登錄: 2024-06-06
查看奮斗人生的 主題 / 回貼
7樓  發表于: 2012-03-28 22:44
非常簡單````
henrywang
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看henrywang的 主題 / 回貼
8樓  發表于: 2012-03-28 23:11
呵呵!你是老手當然說簡單啦
可我才剛學呢!能否給個圖呢!
henrywang
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看henrywang的 主題 / 回貼
9樓  發表于: 2012-03-29 09:23
唉！沒人理啊
a2103
珍愛生命，遠離領導
級別: 略有小成
精華主題: 0
發帖數量: 309 個
工控威望: 462 點
下載積分: 1168 分
在線時間: 74(小時)
注冊時間: 2009-01-04
最后登錄: 2015-04-14
查看a2103的 主題 / 回貼
10樓  發表于: 2012-03-29 14:52
感覺這是很沒用的問題，搞搞理論還行。見諒
shennan
級別: 略有小成
精華主題: 0
發帖數量: 41 個
工控威望: 206 點
下載積分: 2964 分
在線時間: 37(小時)
注冊時間: 2008-10-26
最后登錄: 2019-07-13
查看shennan的 主題 / 回貼
11樓  發表于: 2012-03-29 16:25
這得看你用的什么電磁閥啊，2位3通還是3位5通，這可有區別了。
  • «
