xmcxiang
級別: 探索解密
精華主題: 0
發帖數量: 6 個
工控威望: 125 點
下載積分: 465 分
在線時間: 3(小時)
注冊時間: 2013-10-30
最后登錄: 2020-03-18
查看xmcxiang的 主題 / 回貼
樓主  發表于: 2014-10-11 21:30
圖片：

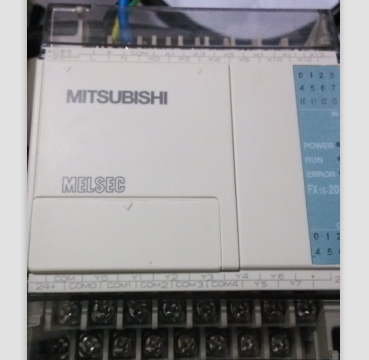

請問各位大蝦，三菱FX1s-20MR PLC  輸出端 負載用內置電源接線怎樣接？
chenpingyg
機械是柱石,電氣是靈魂.
級別: VIP會員
精華主題: 0
發帖數量: 1105 個
工控威望: 6705 點
下載積分: 100 分
在線時間: 603(小時)
注冊時間: 2007-01-25
最后登錄: 2017-04-03
查看chenpingyg的 主題 / 回貼
1樓  發表于: 2014-10-11 22:31
把正極接到COM上，
自己的事情自己做.
電工小安子
資深工業自動化電路板維修，專修伺服板，PLC板各種工業控制板
級別: 工控俠客
精華主題: 0
發帖數量: 396 個
工控威望: 4041 點
下載積分: 5252 分
在線時間: 192(小時)
注冊時間: 2014-09-27
最后登錄: 2024-07-10
查看電工小安子的 主題 / 回貼
2樓  發表于: 2014-10-13 15:20
你這個是MR的,很簡單的,直流,交流不用考慮,如果用內部24V的話就把正或負直接接到COM端,另一端接負或正形成回路電壓就OK了.
承接各種工業電路板維修，精修各品牌變頻器，伺服驅動器，開關電源，芯片級維修，價格優惠，歡迎洽談，快手號：工業電路板維修丑哥。
lzy8400367
級別: 探索解密
精華主題: 0
發帖數量: 16 個
工控威望: 107 點
下載積分: 568 分
在線時間: 43(小時)
注冊時間: 2014-10-16
最后登錄: 2022-03-17
查看lzy8400367的 主題 / 回貼
3樓  發表于: 2014-10-27 14:49
MR的PLC輸出COM點接正
taotaoba
級別: 略有小成
精華主題: 0
發帖數量: 144 個
工控威望: 471 點
下載積分: 7248 分
在線時間: 58(小時)
注冊時間: 2014-01-08
最后登錄: 2016-06-18
查看taotaoba的 主題 / 回貼
4樓  發表于: 2014-10-27 15:11
首先理解com端的意思？com就是公共端。
wangcheng18
承接各種非標電氣系統設計，安裝，編程，調試，歡迎新老朋友光臨
級別: 略有小成
精華主題: 0
發帖數量: 222 個
工控威望: 336 點
下載積分: 26369 分
在線時間: 136(小時)
注冊時間: 2014-08-11
最后登錄: 2025-01-07
查看wangcheng18的 主題 / 回貼
5樓  發表于: 2014-11-03 15:08
1 ：   COM0、COM1、COM2、COM3、COM4接正極，Y0---Y7接負載的一端，如歐姆龍的KA，MY4N-JDC24V的14號腳，負極接13號腳。
2：  COM0、COM1、COM2、COM3、COM4接負極，Y0---Y7接負載的一端，如歐姆龍的KA，MY4N-JDC24V的13號腳，負極接14號腳。
3：  COM0、COM1、COM2、COM3、COM4接L，Y0---Y7接負載的一端，如歐姆龍的KA，MY4N-JAC220V的一個腳，N接另外一個腳。
----------說的啰嗦了一點，樓主你能明白嗎？
yoxirenshen
級別: 探索解密
精華主題: 0
發帖數量: 68 個
工控威望: 140 點
下載積分: 733 分
在線時間: 56(小時)
注冊時間: 2013-06-29
最后登錄: 2016-09-29
查看yoxirenshen的 主題 / 回貼
6樓  發表于: 2014-11-03 20:15
2種接法：
1：COM端接24V+,繼電器一端接Y,一端接0V.
2：COM端接0V， 繼電器一端接Y,一端接24V+.
以上，繼電器就表示輸出。
工控狂人
級別: 探索解密
精華主題: 0
發帖數量: 77 個
工控威望: 141 點
下載積分: 800 分
在線時間: 15(小時)
注冊時間: 2014-09-03
最后登錄: 2015-04-19
查看工控狂人的 主題 / 回貼
7樓  發表于: 2014-11-03 21:00
正或負直接接到COM端,另一端接負或正形成回路電壓就好了
會飛的怪獸
自信 自立 自強
級別: 工控俠客
精華主題: 0
發帖數量: 301 個
工控威望: 2110 點
下載積分: 4588 分
在線時間: 668(小時)
注冊時間: 2013-01-17
最后登錄: 2025-01-10
查看會飛的怪獸的 主題 / 回貼
8樓  發表于: 2014-11-04 09:49
6樓正解...
熟悉三菱、信捷、臺達、歐姆龍等多種PLC編程，威綸、三菱、顯控等觸摸屏設計和自動化系統設計， 承接各種非標自動化設備的PLC程序開發，長期為客戶提供整套自動化方案，深圳或珠三角地區，歡迎加QQ 908643454
gdj-gdj
每天進步一點點！
級別: 網絡英雄
精華主題: 0
發帖數量: 398 個
工控威望: 7067 點
下載積分: 130933 分
在線時間: 1487(小時)
注冊時間: 2013-10-12
最后登錄: 2025-01-11
查看gdj-gdj的 主題 / 回貼
9樓  發表于: 2014-11-04 12:51
5樓解釋的好啊。
zz2679493
三十而立
級別: 略有小成
精華主題: 0
發帖數量: 290 個
工控威望: 457 點
下載積分: 14881 分
在線時間: 272(小時)
注冊時間: 2014-06-08
最后登錄: 2023-11-24
查看zz2679493的 主題 / 回貼
10樓  發表于: 2014-11-04 14:24
6樓簡單明了
yinxiaojian
火把倒下，火焰依然……
級別: 略有小成
精華主題: 0
發帖數量: 90 個
工控威望: 234 點
下載積分: 12070 分
在線時間: 115(小時)
注冊時間: 2013-01-15
最后登錄: 2024-07-07
查看yinxiaojian的 主題 / 回貼
11樓  發表于: 2014-11-04 15:23
支持6樓說法
  • «
