dedong_521
級別: 略有小成
精華主題: 1 篇
發帖數量: 130 個
工控威望: 366 點
下載積分: 813 分
在線時間: 87(小時)
注冊時間: 2007-07-02
最后登錄: 2025-01-20
查看dedong_521的 主題 / 回貼
樓主  發表于: 2017-03-04 20:32

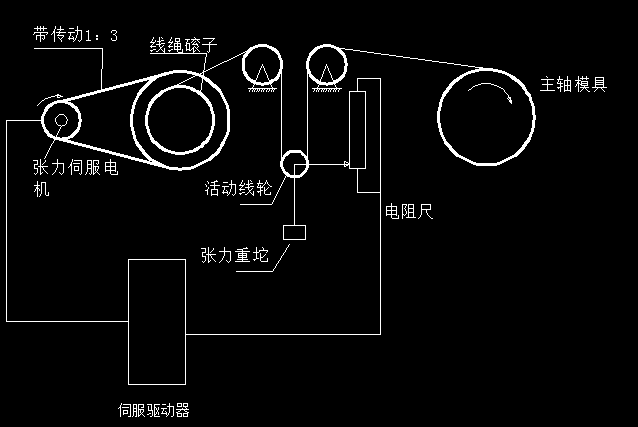

圖片:
大家好,這個張力控制示意圖 ,線繩輥子直徑大的話 張力重托會上下跳動,將10V對應最高轉速設置低一點就好了,但是線速度就達不到要求了,有什么辦法能解決啊?xiexie !
往事如風
科技改變制造
級別: 網絡英雄

精華主題: 0
發帖數量: 11420 個
工控威望: 18799 點
下載積分: 12753 分
在線時間: 2710(小時)
注冊時間: 2013-01-31
最后登錄: 2025-01-24
查看往事如風的 主題 / 回貼
1樓  發表于: 2017-03-04 21:10
線繩輥子直徑大的話 張力重托會上下跳動,沒弄明白這句話的意思
三人行者必有我師 ,擇其善者而從之
dedong_521
級別: 略有小成
精華主題: 1 篇
發帖數量: 130 個
工控威望: 366 點
下載積分: 813 分
在線時間: 87(小時)
注冊時間: 2007-07-02
最后登錄: 2025-01-20
查看dedong_521的 主題 / 回貼
2樓  發表于: 2017-03-04 21:24
假設我主動那里線速度是一定的 ,放線這里會將電位器拉到一個位置,兩個速度一直的話 電位器會穩定在一個位置,當線輥子直徑很大的時候,電位器不能穩定在一個位置,會上下跳動!
flyfeky
bilibili 工控貴族
級別: 論壇先鋒
精華主題: 0
發帖數量: 890 個
工控威望: 1041 點
下載積分: 2002 分
在線時間: 688(小時)
注冊時間: 2012-05-09
最后登錄: 2025-01-24
查看flyfeky的 主題 / 回貼
3樓  發表于: 2017-03-04 21:35
LZ這個問題不錯。
理想狀態是主軸模具線速度一定,電阻標尺一定。

是否張力坨上升,伺服張力減小,坨下降,伺服張力增大。

電阻尺控制伺服張力,向上放線向下收線。
[ 此帖被flyfeky在2017-03-04 22:44重新編輯 ]
西門子倍福WPF+C#數據庫,槽式設備專家
愛家愛china
愛家愛china
級別: 家園常客
精華主題: 0
發帖數量: 507 個
工控威望: 882 點
下載積分: 1374 分
在線時間: 245(小時)
注冊時間: 2009-09-07
最后登錄: 2024-06-17
查看愛家愛china的 主題 / 回貼
4樓  發表于: 2017-03-04 22:34
PID參數不正確唄
本帖最近評分記錄:
  • 下載積分:+1(testfish)
  • 朋友多了路好走!!!
    flyfeky
    bilibili 工控貴族
    級別: 論壇先鋒
    精華主題: 0
    發帖數量: 890 個
    工控威望: 1041 點
    下載積分: 2002 分
    在線時間: 688(小時)
    注冊時間: 2012-05-09
    最后登錄: 2025-01-24
    查看flyfeky的 主題 / 回貼
    5樓  發表于: 2017-03-04 22:44
    引用
    引用第4樓愛家愛china于2017-03-04 22:34發表的  :
    PID參數不正確唄

    這不是兩個變頻。
    西門子倍福WPF+C#數據庫,槽式設備專家
    hmilydyk
    自動化設計改造是我的職業也是我的愛好
    級別: 家園常客
    精華主題: 0
    發帖數量: 464 個
    工控威望: 597 點
    下載積分: 1153 分
    在線時間: 167(小時)
    注冊時間: 2012-08-21
    最后登錄: 2024-06-17
    查看hmilydyk的 主題 / 回貼
    6樓  發表于: 2017-03-05 10:23
    活動線輪 后面有沒有用直線導軌導向,還是自由的?
    zhongshl
    級別: 探索解密
    精華主題: 0
    發帖數量: 115 個
    工控威望: 182 點
    下載積分: 1119 分
    在線時間: 133(小時)
    注冊時間: 2009-11-14
    最后登錄: 2025-01-04
    查看zhongshl的 主題 / 回貼
    7樓  發表于: 2017-03-08 14:41
    這個張力控制不是這樣設計的,首先收線輥直徑是不斷變大的,放線輥直徑不斷變小,還有就是排線是要收線輥的角速度是勻速的,而不是線速度是勻速,好好考慮一下
    dedong_521
    級別: 略有小成
    精華主題: 1 篇
    發帖數量: 130 個
    工控威望: 366 點
    下載積分: 813 分
    在線時間: 87(小時)
    注冊時間: 2007-07-02
    最后登錄: 2025-01-20
    查看dedong_521的 主題 / 回貼
    8樓  發表于: 2017-03-10 08:58
    現在挺穩定的 就是放線的速度不能太快,太快就上下跳動 !
    zhongshl
    級別: 探索解密
    精華主題: 0
    發帖數量: 115 個
    工控威望: 182 點
    下載積分: 1119 分
    在線時間: 133(小時)
    注冊時間: 2009-11-14
    最后登錄: 2025-01-04
    查看zhongshl的 主題 / 回貼
    9樓  發表于: 2017-03-10 11:45
    之前我不是這樣做,不過你這個結構做起肯定是穩定的,因為你不用頻繁起動,我當時做的要頻繁起動
    zhongshl
    級別: 探索解密
    精華主題: 0
    發帖數量: 115 個
    工控威望: 182 點
    下載積分: 1119 分
    在線時間: 133(小時)
    注冊時間: 2009-11-14
    最后登錄: 2025-01-04
    查看zhongshl的 主題 / 回貼
    10樓  發表于: 2017-03-10 11:48
    我有一個好的方案可以給你參考
    douwz
    級別: 略有小成
    精華主題: 0
    發帖數量: 170 個
    工控威望: 484 點
    下載積分: 4095 分
    在線時間: 105(小時)
    注冊時間: 2011-01-07
    最后登錄: 2025-01-24
    查看douwz的 主題 / 回貼
    11樓  發表于: 2017-03-10 17:24
    學習了!!!
    • «
