樓主  發表于: 2008-06-27 15:14
圖片：

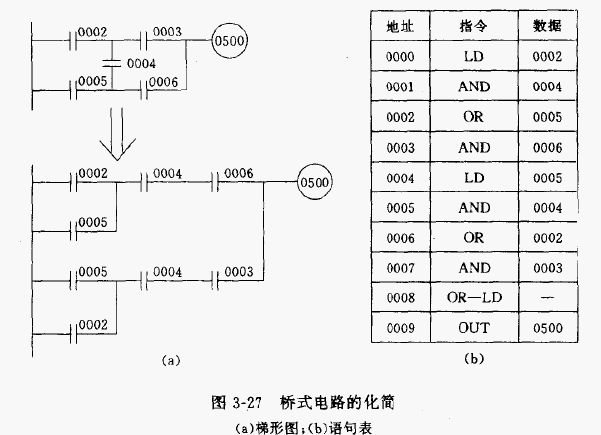

在看《可編程序控制器(PLC)原理及應用》一書，其中第42頁有一例關于橋式電路的化簡。
附圖。
我覺得化簡后的圖與指令表是矛盾的。
由于本人剛剛學習PLC，不太能肯定是自己愚鈍，還是教材有誤。
請各位仔細看下，且不吝賜教。
顧惜朝
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看顧惜朝的 主題 / 回貼
1樓  發表于: 2008-06-27 15:19
教材有誤
cnbing
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看cnbing的 主題 / 回貼
2樓  發表于: 2008-06-27 15:21
是否指令表有誤還是化簡的梯形圖有誤？
顧惜朝
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看顧惜朝的 主題 / 回貼
3樓  發表于: 2008-06-27 15:23

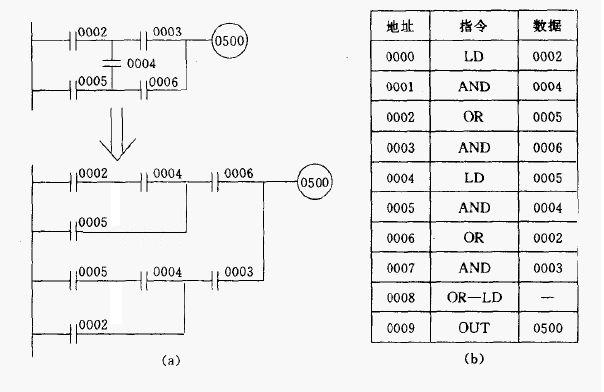

把0005和0002那個并聯點移到0004后面
cnbing
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看cnbing的 主題 / 回貼
4樓  發表于: 2008-06-27 15:28
感謝解惑！
一天賊忙
級別: 略有小成
精華主題: 0
發帖數量: 476 個
工控威望: 433 點
下載積分: 6292 分
在線時間: 41(小時)
注冊時間: 2007-11-15
最后登錄: 2024-12-16
查看一天賊忙的 主題 / 回貼
5樓  發表于: 2008-06-27 15:34

混灌水區的！
雪花飄飄
級別: VIP會員

精華主題: 1 篇
發帖數量: 2622 個
工控威望: 2047 點
下載積分: 6766 分
在線時間: 3548(小時)
注冊時間: 2007-09-03
最后登錄: 2025-01-09
查看雪花飄飄的 主題 / 回貼
6樓  發表于: 2008-06-27 17:50
五樓的說法正確。
王睿
一切隨意
級別: 網絡英雄
精華主題: 0
發帖數量: 987 個
工控威望: 6748 點
下載積分: 31090 分
在線時間: 437(小時)
注冊時間: 2008-03-20
最后登錄: 2024-08-16
查看王睿的 主題 / 回貼
7樓  發表于: 2008-06-27 18:10
同意 5樓的解釋
panjiaqing
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看panjiaqing的 主題 / 回貼
8樓  發表于: 2008-06-30 11:54
5樓正確
