jeffwang2011
千里獨行客
級別: 網絡英雄
精華主題: 0
發帖數量: 1068 個
工控威望: 6061 點
下載積分: 2034 分
在線時間: 988(小時)
注冊時間: 2015-02-28
最后登錄: 2021-11-02
查看jeffwang2011的 主題 / 回貼
樓主  發表于: 2017-07-21 16:51
就是富士TS1070觸摸屏的COM1口連接FX1S PLC的RS422編程口的通訊線。

這條線有現成的賣,找了一個下午也沒找到接線方式,想自己做一條。有用過的兄弟說一下,非常感謝。
[ 此帖被jeffwang2011在2017-07-21 17:11重新編輯 ]
jeffwang2011
千里獨行客
級別: 網絡英雄
精華主題: 0
發帖數量: 1068 個
工控威望: 6061 點
下載積分: 2034 分
在線時間: 988(小時)
注冊時間: 2015-02-28
最后登錄: 2021-11-02
查看jeffwang2011的 主題 / 回貼
1樓  發表于: 2017-07-24 12:22
居然沒人知道。。。
peilei1031
蘇州昆山的電氣自動化從業者...
級別: 論壇先鋒
精華主題: 0
發帖數量: 379 個
工控威望: 1781 點
下載積分: 966 分
在線時間: 45(小時)
注冊時間: 2013-09-24
最后登錄: 2025-01-02
查看peilei1031的 主題 / 回貼
2樓  發表于: 2017-07-24 18:45
我這裡有如有需求請聯繫
uu.liu
COG_FOG_COF_貼片_  貼合
級別: 家園常客
精華主題: 0
發帖數量: 767 個
工控威望: 988 點
下載積分: 13529 分
在線時間: 484(小時)
注冊時間: 2011-09-20
最后登錄: 2025-01-15
查看uu.liu的 主題 / 回貼
3樓  發表于: 2017-07-25 08:16

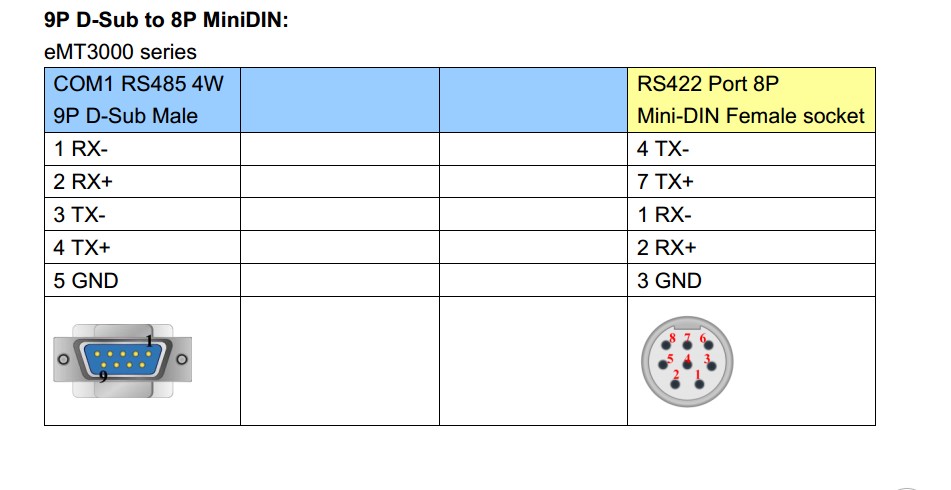

圖片:
這個是維綸觸摸屏鏈接FX1S,找找?guī)讉信號對應就好了!
本帖最近評分記錄:
  • 下載積分:+5(jeffwang2011) 多謝。
  • QQ:569456723
    jeffwang2011
    千里獨行客
    級別: 網絡英雄
    精華主題: 0
    發帖數量: 1068 個
    工控威望: 6061 點
    下載積分: 2034 分
    在線時間: 988(小時)
    注冊時間: 2015-02-28
    最后登錄: 2021-11-02
    查看jeffwang2011的 主題 / 回貼
    4樓  發表于: 2017-07-25 14:32

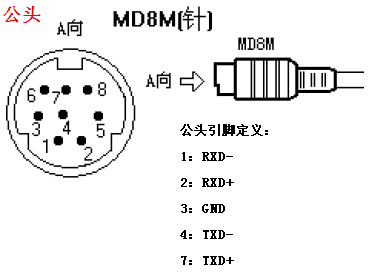

    用樓上的圖或者下面這個圖都可以制作連接線。




    參考TS1070的com1引腳定義。




    連接如下:
    MD8M(MALE)             Dsub9(MALE)
    7--------------------------------1
    4--------------------------------2
    1--------------------------------3
    3--------------------------------5
    2--------------------------------4
