現有臺設備，準備用3U或3GA 控制2軸，其中一軸要在同一收卷軸上分區計圈數，另一軸配合這個卷數在定位移動，不好意思的講一下，以前沒用過三菱的伺服，一直用國產的雜牌的。現在選型不知咱選，J3/J4/JE有什么區別，我的理解是J4是J3的升級版，JE是最新版可以代替J3/J4的是這樣嗎？
    如果我要計伺服轉的圈數的話， 是不是可以X0 接Z相OP 配合C235直接抓取J3/J4/JE   A系列的伺服的Z相脈沖計數就可以了，要不要在外面另加檢測圈數的檢測開關??
  請不要笑話這個大神們認為簡單的問題，你們的指點會使我又向前進一步，希望大神們抽空指點下。謝謝。。。。

看來大家都很忙

J4是高階版,JE是低階版(編碼器只有17bit),可以直接抓Z相就行

引用

引用第2樓leechengyu于2018-04-16 22:21發表的  :
J4是高階版,JE是低階版(編碼器只有17bit),可以直接抓Z相就行

謝謝抽空回答，那接Z相OP。那要另接24V電壓?jiǎn)幔�我網上查了下，好像有說OP是5V輸出的。X0無法計數，接收不到脈沖信號，所以感到有點困惑。我外部的NPN傳感器接入輸入點都是用外接24V開關電源的。請各位在幫忙解答一下。

OP是Z相,LG接外部開關電源的0V

謝謝樓上的解答

1、首先不論是JE還是J4都分為A B兩種類型 A類型支持接線式輸入輸出信號接口可以采用PLC本身或定位模塊 A類型支持SSCNETIII/H的簡易運動控制模塊 2、JE的編碼器分辨率是131072每轉 J4的編碼器分辨率是4194304每轉

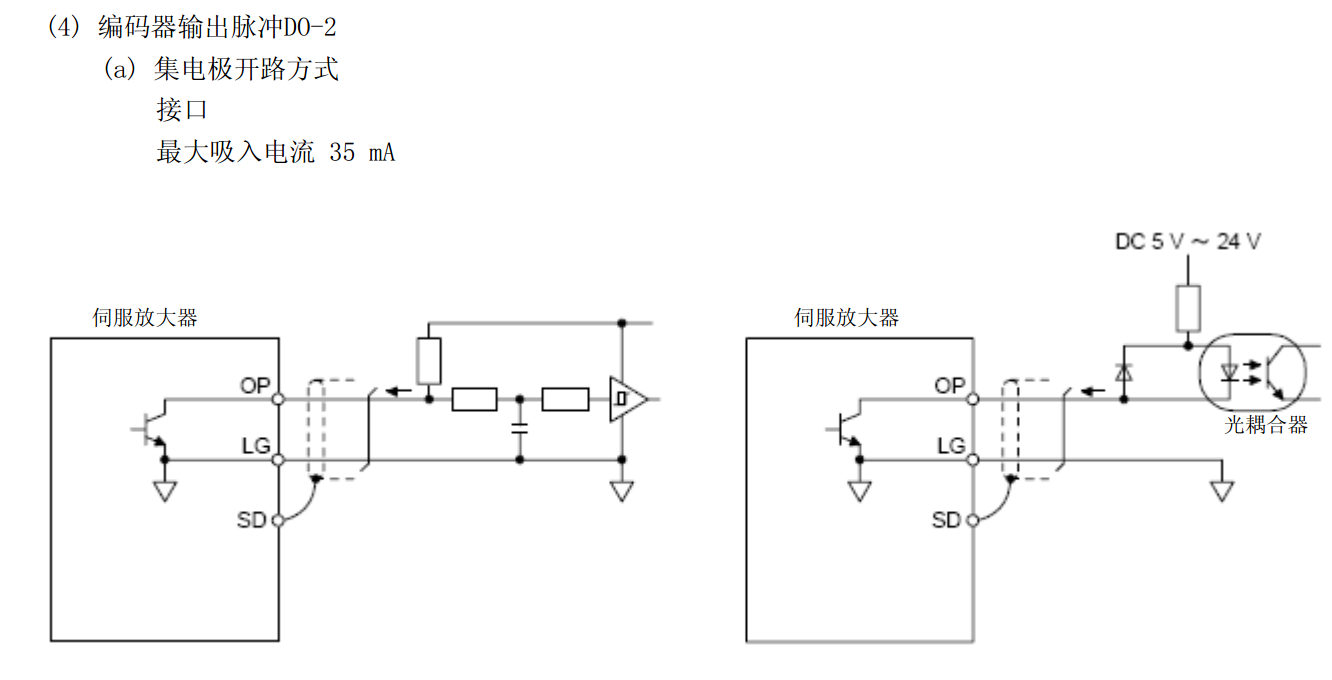

3 你用差動接收時 LG也應該是控制公共端 Z相是LZ LZR 采用開路集電極時LG接0V OP接輸入
