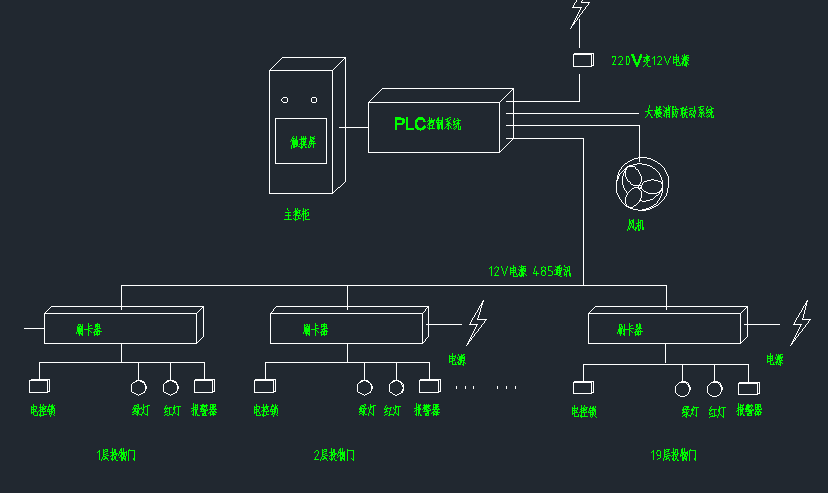

請各位大神幫忙，下面的PLC程序怎樣寫？一橦樓有19層，每一層有一個門，每個門有一把電磁鎖，一個紅燈（紅燈亮不能開門），一個綠燈（綠燈亮可以開門），一個蜂鳴器（蜂鳴器響表示開門超時，關好門后灰復不響），一個刷卡器，電磁鎖用刷卡或密碼通過PLC控制開和關，為了安全當有一個門打開時，別的門打不開，要達到互鎖；當所有的門都關好時，所有綠燈亮，紅燈不亮，這時可以刷卡打開任意一個門，門打開后，綠燈滅，紅燈亮。如果門打開超時，蜂鳴器響，關好門后灰復正常，

邏輯倒是不復雜   你這個電磁鎖打開關閉的信號怎么傳輸給PLC?  靠通信？  還是用傳感器

這個好寫啊，都是同樣的功能

其實我也不太懂，打算想通過modbus通信協議來實現，刷卡器上有485通信接口。

把所有綠燈亮作為開門條件，這樣保證同時只有一個門能開

幫我寫出PLC程序吧。

引用

引用第4樓德力環保于2018-07-24 11:50發表的  :
其實我也不太懂，打算想通過modbus通信協議來實現，刷卡器上有485通信接口。

有485就好說了，19個而已，直接把每樓的485口并起來，編好站號接到PLC上，輪詢方式通信就行，延遲基本上不影響使用

19樓距離還是有點長，雖說485通信距離1200米，還是建議不要超過1000米，使用雙絞屏蔽線

如果是并聯的，鎖，紅燈，綠燈，蜂鳴器，每一個兩根線，即使零線共用，全部接好到PLC后，19層一起線太多了。所以并聯不好。最好是串聯。

電梯？

不是電梯，但和電梯差不多的，比電梯簡單

引用

引用第8樓德力環保于2018-07-24 11:59發表的  :
如果是并聯的，鎖，紅燈，綠燈，蜂鳴器，每一個兩根線，即使零線共用，全部接好到PLC后，19層一起線太多了。所以并聯不好。最好是串聯。

我說的是485通訊線
