樓主  發表于: 2019-05-19 18:51
圖片:

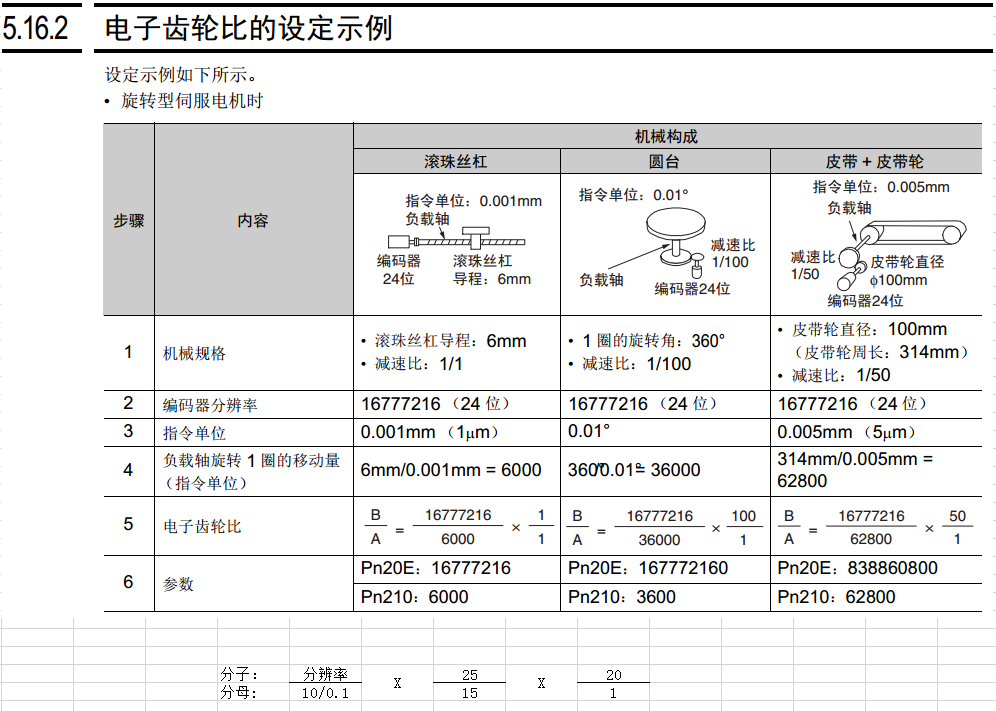

請問各位師傅下圖的機械結構怎么算齒輪比
gaoyingchun
GaoYingChun
級別: 略有小成
精華主題: 0
發帖數量: 211 個
工控威望: 306 點
下載積分: 2918 分
在線時間: 113(小時)
注冊時間: 2016-05-06
最后登錄: 2025-01-07
查看gaoyingchun的 主題 / 回貼
1樓  發表于: 2019-05-20 17:23
你畫的滾輪那是絲杠吧,請把絲杠導程發一下
樓主留言:
10m m
wangnaizhi
級別: 論壇先鋒
精華主題: 0
發帖數量: 1275 個
工控威望: 1451 點
下載積分: 5498 分
在線時間: 901(小時)
注冊時間: 2015-08-31
最后登錄: 2025-01-09
查看wangnaizhi的 主題 / 回貼
2樓  發表于: 2019-05-21 08:04
伺服的分辨率是10000的話 齒輪比設置成1200/1就可以了
樓主留言:
請問你是怎么算的 能列出公式嗎? 謝謝
gaoyingchun
GaoYingChun
級別: 略有小成
精華主題: 0
發帖數量: 211 個
工控威望: 306 點
下載積分: 2918 分
在線時間: 113(小時)
注冊時間: 2016-05-06
最后登錄: 2025-01-07
查看gaoyingchun的 主題 / 回貼
3樓  發表于: 2019-05-23 12:26

樓主留言:
熱心助人!
lijinniu
級別: 工控俠客
精華主題: 0
發帖數量: 623 個
工控威望: 3669 點
下載積分: 29981 分
在線時間: 1407(小時)
注冊時間: 2007-08-17
最后登錄: 2024-06-11
查看lijinniu的 主題 / 回貼
4樓  發表于: 2019-05-23 15:45
減速比25/15*20=33.333333   然后用這個數乘伺服編碼器的分辯率10000   這樣就是表示要這么多脈沖才可以讓絲桿轉一圈10MM,如 果要求一脈沖對應0.1MM那就是絲桿10/0.1=100就是電子齒輪分母33.333333*10000=333333就是分子
樓主留言:
那需要怎么填寫  分子分母 才 表示不那么多脈沖轉一圈了   在此先謝謝了
suy520
級別: 探索解密
精華主題: 0
發帖數量: 38 個
工控威望: 163 點
下載積分: 19367 分
在線時間: 337(小時)
注冊時間: 2013-03-01
最后登錄: 2024-12-01
查看suy520的 主題 / 回貼
5樓  發表于: 2019-05-23 20:28
樓上正解,個人覺得填分子10000,分母3,比較好點;
樓主留言:
請問這位兄弟  10000余3 是怎么算出來的了  在此謝謝
lijinniu
級別: 工控俠客
精華主題: 0
發帖數量: 623 個
工控威望: 3669 點
下載積分: 29981 分
在線時間: 1407(小時)
注冊時間: 2007-08-17
最后登錄: 2024-06-11
查看lijinniu的 主題 / 回貼
6樓  發表于: 2019-05-27 09:37
五樓的是把我的約分了,分子10000分母3   這就是你要求一個脈沖對應0.1MM
樓主留言:
都是除以 33嗎???\
小數點不帶進嗎?
和諧共贏
努力學習,做好工控
級別: 網絡英雄

精華主題: 0
發帖數量: 1990 個
工控威望: 7814 點
下載積分: 64918 分
在線時間: 739(小時)
注冊時間: 2008-01-07
最后登錄: 2025-01-09
查看和諧共贏的 主題 / 回貼
7樓  發表于: 2019-05-30 10:31
三樓正解,學習了
dh0010
級別: 論壇先鋒
精華主題: 0
發帖數量: 130 個
工控威望: 1129 點
下載積分: 2896 分
在線時間: 193(小時)
注冊時間: 2016-11-09
最后登錄: 2023-11-18
查看dh0010的 主題 / 回貼
8樓  發表于: 2019-05-30 11:03
niyouyijian
每天進步一丟丟...
級別: 略有小成
精華主題: 0
發帖數量: 83 個
工控威望: 215 點
下載積分: 3944 分
在線時間: 38(小時)
注冊時間: 2013-02-22
最后登錄: 2024-09-28
查看niyouyijian的 主題 / 回貼
9樓  發表于: 2019-08-30 16:09
引用
引用第4樓lijinniu于2019-05-23 15:45發表的  :
減速比25/15*20=33.333333   然后用這個數乘伺服編碼器的分辯率10000   這樣就是表示要這么多脈沖才可以讓絲桿轉一圈10MM,如 果要求一脈沖對應0.1MM那就是絲桿10/0.1=100就是電子齒輪分母33.333333*10000=333333就是分子


討論一下啊!我覺的應該這樣設電子齒輪比。

[10000(分辨率)/(10mm/0.1mm)]×(25/15)×(20/1)=50000/15

電子齒輪比:分子50000/分母15=10000/3
[ 此帖被niyouyijian在2019-08-30 16:23重新編輯 ]
