樓主  發表于: 2018-03-08 21:41
FX5U內置485通信怎么與威綸TK6071IP二線制通信，看了本壇的實例還是通信不上，不知道哪里錯了。
ma924888027
級別: 網絡英雄
精華主題: 0
發帖數量: 1243 個
工控威望: 5843 點
下載積分: 551 分
在線時間: 259(小時)
注冊時間: 2012-10-18
最后登錄: 2024-12-05
查看ma924888027的 主題 / 回貼
1樓  發表于: 2018-03-09 08:46
觸摸屏端"1--R485-","2--R485+"
wangxiaocha
級別: 實習會員
精華主題: 0
發帖數量: 3 個
工控威望: 45 點
下載積分: 1340 分
在線時間: 4(小時)
注冊時間: 2018-01-05
最后登錄: 2020-03-04
查看wangxiaocha的 主題 / 回貼
2樓  發表于: 2018-03-09 10:38

不舍晝夜
級別: 探索解密
精華主題: 0
發帖數量: 34 個
工控威望: 108 點
下載積分: 2334 分
在線時間: 27(小時)
注冊時間: 2018-07-06
最后登錄: 2024-04-02
查看不舍晝夜的 主題 / 回貼
3樓  發表于: 2018-11-24 15:08
是線接錯了還是參數沒設好啊
henrywang10
級別: 略有小成
精華主題: 0
發帖數量: 249 個
工控威望: 306 點
下載積分: 742 分
在線時間: 164(小時)
注冊時間: 2015-10-06
最后登錄: 2024-12-30
查看henrywang10的 主題 / 回貼
4樓  發表于: 2021-10-06 22:14
母頭引腳是6與9號，這線怎么接到三菱5u，我懷疑是不是供應商配錯線了
夢雨天涯
微信hui530527   &
級別: 網絡英雄
精華主題: 0
發帖數量: 4389 個
工控威望: 7768 點
下載積分: 15716 分
在線時間: 3008(小時)
注冊時間: 2016-10-31
最后登錄: 2025-01-09
查看夢雨天涯的 主題 / 回貼
5樓  發表于: 2021-10-06 22:33
引用
引用第4樓henrywang10于2021-10-06 22:14發表的  :
母頭引腳是6與9號，這線怎么接到三菱5u，我懷疑是不是供應商配錯線了

用485就行，不是232
微信hui530527      b站賬號，非標自動化譚工
請不要隨意加我，不會隨便通過。QQ群942493953
henrywang10
級別: 略有小成
精華主題: 0
發帖數量: 249 個
工控威望: 306 點
下載積分: 742 分
在線時間: 164(小時)
注冊時間: 2015-10-06
最后登錄: 2024-12-30
查看henrywang10的 主題 / 回貼
6樓  發表于: 2021-10-06 22:45
就是用485      三菱內置485里面有SG  SDB  RDB  SDA  RDA.這線怎么接？說明書是說用威倫的1pin與2pin去接，可是1pin與2pin根本就沒有引線
zhangqi_1234
級別: 略有小成
精華主題: 0
發帖數量: 342 個
工控威望: 493 點
下載積分: 4015 分
在線時間: 250(小時)
注冊時間: 2013-03-22
最后登錄: 2024-12-29
查看zhangqi_1234的 主題 / 回貼
7樓  發表于: 2021-10-07 00:02
FX5U的SDA與RDA短接后，接屏的RS485接口的1Pin；FX5U的SDB與RDB短接后，接屏的RS485接口的2Pin。另外，FX5U的程序中要設置RS485接口的通信參數，屏的畫面工程中也要設置通信參數。
大鵬展翅168
勿以惡小而為之，勿以善小而不為。惟賢惟德，能服于人。
級別: 論壇先鋒
精華主題: 0
發帖數量: 1234 個
工控威望: 1518 點
下載積分: 6875 分
在線時間: 610(小時)
注冊時間: 2008-12-13
最后登錄: 2025-01-03
查看大鵬展翅168的 主題 / 回貼
8樓  發表于: 2021-10-07 08:08
你要上圖大家才能幫助你呀。檢查接線，檢查PLC和觸摸屏設置  觸摸屏設置有2W 和4W的
apei2014
工控的世界，我不懂
級別: 論壇先鋒
精華主題: 0
發帖數量: 1196 個
工控威望: 1841 點
下載積分: 78565 分
在線時間: 519(小時)
注冊時間: 2016-08-15
最后登錄: 2025-01-08
查看apei2014的 主題 / 回貼
9樓  發表于: 2021-10-07 08:33

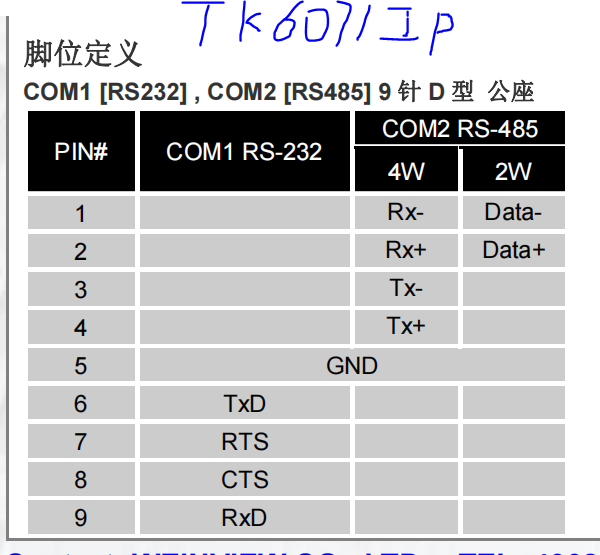

圖片：
按這個接線
東隅已逝，桑榆非晚。
zengtie1992
級別: 略有小成
精華主題: 0
發帖數量: 126 個
工控威望: 273 點
下載積分: 2266 分
在線時間: 96(小時)
注冊時間: 2019-05-20
最后登錄: 2024-12-05
查看zengtie1992的 主題 / 回貼
10樓  發表于: 2021-10-07 15:47
RS4852W

2接A,1接B,   SDA  RDA短接，SDB  RDB短接

GXWORKS3三菱PLC軟件設置，MC協議，選擇數據位：7bit，偶效驗，停止位：1bit，波特率：9600
