關于PLC介紹，以及接線方式
【什么是源型，上面是漏型，求高手來指點】
分別接線方式又有上面不一樣，有什么地方需要特別注意的？

交流學習進群的加我VX： KAERSI- QQ:202064006

ymmfa

不想大江大河，不想浪起潮落，只愿一灣小湖，靜待歲月安好。

級別: 管理員

發送短信
加為好友

精華主題: 8 篇
發帖數量: 9670 個
工控威望: 8567 點
下載積分: 16699 分
在線時間: 5326(小時)
注冊時間: 2006-08-10
最后登錄: 2024-11-24
查看ymmfa的主題 / 回貼

1樓發表于: 2022-11-25 13:58

只看該作者 | 小中大

按字面意思，就是電流漏下去和電流冒出來。

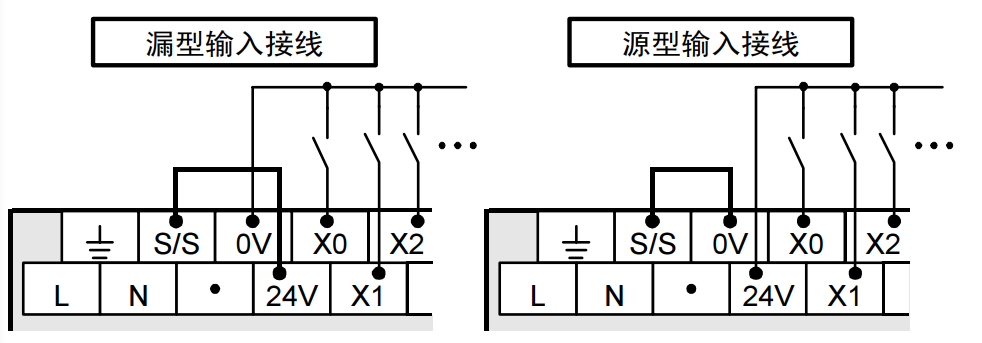

以輸入點為例

特別提醒大家：
偶爾修改下自己的密碼，以防被盜
不要在多個網站都用一樣賬號密碼
偶爾還是要發發貼，回回貼，不要總潛水

sanlihu

吉圓

級別: 論壇先鋒

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 1189 個
工控威望: 1734 點
下載積分: 7546 分
在線時間: 577(小時)
注冊時間: 2012-08-31
最后登錄: 2024-11-02
查看sanlihu的主題 / 回貼

2樓發表于: 2022-11-25 15:47

只看該作者 | 小中大

精準

吉圓電氣 QQ751673698

嚴生318611

海之情

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 99 個
工控威望: 126 點
下載積分: 1916 分
在線時間: 32(小時)
注冊時間: 2022-10-30
最后登錄: 2023-10-06
查看嚴生318611的主題 / 回貼

3樓發表于: 2022-11-25 17:40

只看該作者 | 小中大

學習了謝謝分享！

BYD

ajunn

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 522 個
工控威望: 682 點
下載積分: 1659 分
在線時間: 1028(小時)
注冊時間: 2008-11-05
最后登錄: 2024-11-17
查看ajunn的主題 / 回貼

4樓發表于: 2022-11-25 18:29

只看該作者 | 小中大

PLC輸入無源漏型說法，因為輸入是光耦隔離而無晶體管；
集電極開路輸出的傳感器（比如接近開關、編碼器等）才有
晶體管輸出型的PLC才有源漏型說法區分，電流從輸出信號端子流出為源型，從輸出信號端子流入為漏型

zsh340

zsh340

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 989 個
工控威望: 1145 點
下載積分: 18344 分
在線時間: 271(小時)
注冊時間: 2009-05-29
最后登錄: 2024-10-27
查看zsh340的主題 / 回貼

5樓發表于: 2022-11-25 18:52

只看該作者 | 小中大

又是一位不看手冊的............這么基礎的知識

相互交流。。。。相互學習。。。。使技術更上一層樓。。。。

li8110

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 568 個
工控威望: 3270 點
下載積分: 3664 分
在線時間: 267(小時)
注冊時間: 2022-11-04
最后登錄: 2024-11-25
查看li8110的主題 / 回貼

6樓發表于: 2022-11-25 18:53

只看該作者 | 小中大

不建議記源漏型接法，西門子和三菱的源漏就是相反的。
建議記共陰極或共陽極，無論是哪種接法，公共端是0伏還是24伏這個肯定是統一的。

本帖最近評分記錄：

下載積分:+1(tathui)

li8110

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 568 個
工控威望: 3270 點
下載積分: 3664 分
在線時間: 267(小時)
注冊時間: 2022-11-04
最后登錄: 2024-11-25
查看li8110的主題 / 回貼

7樓發表于: 2022-11-25 21:34

只看該作者 | 小中大

輸入端可以自行決定源漏兩種接線方法，輸出端的晶體管型不能自行決定，繼電器型也可以自行決定源漏。

引用
引用第4樓ajunn于2022-11-25 18:29發表的 :
PLC輸入無源漏型說法，因為輸入是光耦隔離而無晶體管；
集電極開路輸出的傳感器（比如接近開關、編碼器等）才有
晶體管輸出型的PLC才有源漏型說法區分，電流從輸出信號端子流出為源型，從輸出信號端子流入為漏型

fjqz00

級別: 論壇先鋒

發送短信
加為好友

精華主題: 1 篇
發帖數量: 1303 個
工控威望: 1459 點
下載積分: 7999 分
在線時間: 363(小時)
注冊時間: 2007-04-16
最后登錄: 2024-11-24
查看fjqz00的主題 / 回貼

8樓發表于: 2022-11-25 22:03

只看該作者 | 小中大

引用
引用第6樓li8110于2022-11-25 18:53發表的 :
不建議記源漏型接法，西門子和三菱的源漏就是相反的。
建議記共陰極或共陽極，無論是哪種接法，公共端是0伏還是24伏這個肯定是統一的。

日系，臺系，大陸系的PLC,源型漏型基本是按傳感器的輸出類型為參考。
西門子的則剛好相反，那貨是按PLC模塊的接口來參考的，因此和日系，臺系，大陸系的PLC剛好是相反的。

sanlihu

吉圓

級別: 論壇先鋒

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 1189 個
工控威望: 1734 點
下載積分: 7546 分
在線時間: 577(小時)
注冊時間: 2012-08-31
最后登錄: 2024-11-02
查看sanlihu的主題 / 回貼

9樓發表于: 2022-11-26 11:34

只看該作者 | 小中大

繁雜的東西不用記，讀說明書再接線就行。

吉圓電氣 QQ751673698

雪山飛狐

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 12292 個
工控威望: 14712 點
下載積分: 37143 分
在線時間: 928(小時)
注冊時間: 2019-06-05
最后登錄: 2024-11-25
查看雪山飛狐的主題 / 回貼

10樓發表于: 2022-11-26 14:31

只看該作者 | 小中大

可以這樣理解NPN管串負載即漏型接法，PNP管串負載即源型按法

萌新工具人

交流學習加群 VX： KAERSI-

級別: 家園常客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 245 個
工控威望: 744 點
下載積分: 1397 分
在線時間: 47(小時)
注冊時間: 2022-06-28
最后登錄: 2024-11-25
查看萌新工具人的主題 / 回貼

11樓發表于: 2022-12-05 08:19

只看該作者 | 小中大

多多益善

交流學習進群的加我VX： KAERSI- QQ:202064006
