樓主  發表于: 2023-01-28 11:21
S7-200PLC,編碼器采用AB輸入,旋轉一圈600個脈沖,采用高速計數器HSC0,模式10,為什么高速計數器HC0讀取的脈沖數,有時正常,大多數都不正常?突然大很多?正常時編碼器轉一圈讀出的值是600,不正常時編碼器轉一圈讀出的脈沖能達到幾千。
你畫的彩虹
世間美好與你環環相扣
級別: 略有小成
精華主題: 0
發帖數量: 139 個
工控威望: 391 點
下載積分: 130 分
在線時間: 94(小時)
注冊時間: 2021-08-10
最后登錄: 2025-01-16
查看你畫的彩虹的 主題 / 回貼
1樓  發表于: 2023-01-28 11:42
電磁干擾或編碼器損壞
企鵝:501144861 有問題互相談論 備注工控人家園  愿世間美好與你環環相扣
cjtdzzy
活到老,學到老
級別: 略有小成
精華主題: 0
發帖數量: 277 個
工控威望: 387 點
下載積分: 1318 分
在線時間: 176(小時)
注冊時間: 2019-05-07
最后登錄: 2025-03-01
查看cjtdzzy的 主題 / 回貼
2樓  發表于: 2023-01-28 15:20

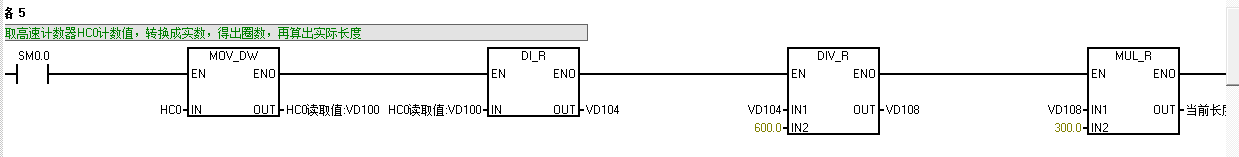

圖片:
感覺不是電磁干擾或編碼器損壞
二手工控電器
且行且珍惜
級別: 工控俠客
精華主題: 0
發帖數量: 2840 個
工控威望: 4469 點
下載積分: 217647 分
在線時間: 3199(小時)
注冊時間: 2008-02-22
最后登錄: 2025-03-04
查看二手工控電器的 主題 / 回貼
3樓  發表于: 2023-01-28 17:32
把你那接線方法發圖看看
歡迎捧場光臨工控自動化小店!供應二手拆機PLC 、伺服、步進、變頻器、3相固態調壓調功模塊、接線端子等等
http://shop115113109.taobao.com/?spm=a1z10.5-c.0.0.L6cazp&v=1
cjtdzzy
活到老,學到老
級別: 略有小成
精華主題: 0
發帖數量: 277 個
工控威望: 387 點
下載積分: 1318 分
在線時間: 176(小時)
注冊時間: 2019-05-07
最后登錄: 2025-03-01
查看cjtdzzy的 主題 / 回貼
4樓  發表于: 2023-01-28 18:11
編碼器棕24V+,藍24v-,白I0.0,黑I0.1。只不過白和黑線經過了一個轉換開關到了PLC
zhangqi_1234
級別: 略有小成
精華主題: 0
發帖數量: 342 個
工控威望: 493 點
下載積分: 4015 分
在線時間: 250(小時)
注冊時間: 2013-03-22
最后登錄: 2025-02-17
查看zhangqi_1234的 主題 / 回貼
5樓  發表于: 2023-01-28 23:11
那個轉換開關是不是把脈沖電壓轉換成集電極開路輸出脈沖?如果是,就要判斷轉換開關是否出問題,判斷的方法就是用示波器觀測編碼器和轉換開關的輸出波形,兩者如果不相同,就是轉換開關的問題,兩者如果相同,說明硬件電路沒問題,問題出現程序上。
cjtdzzy
活到老,學到老
級別: 略有小成
精華主題: 0
發帖數量: 277 個
工控威望: 387 點
下載積分: 1318 分
在線時間: 176(小時)
注冊時間: 2019-05-07
最后登錄: 2025-03-01
查看cjtdzzy的 主題 / 回貼
6樓  發表于: 2023-01-29 09:51
編碼器是歐姆龍E6B2-CWZ6C,集電極開路輸出的,轉換開關絕對沒問題
二手工控電器
且行且珍惜
級別: 工控俠客
精華主題: 0
發帖數量: 2840 個
工控威望: 4469 點
下載積分: 217647 分
在線時間: 3199(小時)
注冊時間: 2008-02-22
最后登錄: 2025-03-04
查看二手工控電器的 主題 / 回貼
7樓  發表于: 2023-01-29 10:15
PNP和NPN沒搞清楚吧
歡迎捧場光臨工控自動化小店!供應二手拆機PLC 、伺服、步進、變頻器、3相固態調壓調功模塊、接線端子等等
http://shop115113109.taobao.com/?spm=a1z10.5-c.0.0.L6cazp&v=1
cjtdzzy
活到老,學到老
級別: 略有小成
精華主題: 0
發帖數量: 277 個
工控威望: 387 點
下載積分: 1318 分
在線時間: 176(小時)
注冊時間: 2019-05-07
最后登錄: 2025-03-01
查看cjtdzzy的 主題 / 回貼
8樓  發表于: 2023-01-29 17:33
這個是國產仿制品,詢問賣家說,芯片問題,唉!還是買個SMART200吧,已拍下一個ST30
zhangqi_1234
級別: 略有小成
精華主題: 0
發帖數量: 342 個
工控威望: 493 點
下載積分: 4015 分
在線時間: 250(小時)
注冊時間: 2013-03-22
最后登錄: 2025-02-17
查看zhangqi_1234的 主題 / 回貼
9樓  發表于: 2023-01-30 08:58
引用
引用第6樓cjtdzzy于2023-01-29 09:51發表的  :
編碼器是歐姆龍E6B2-CWZ6C,集電極開路輸出的,轉換開關絕對沒問題


沒有使用儀器進行詳細觀測和長時間使用,最好不要斷定。曾經使用過一款模塊,使用時間不長沒問題,時間一長無輸出指令時出現傳動機構蠕動,用儀器觀測發現無輸出指令時輸出信號并不等于零,同時發現在頻率很高時有丟失脈沖現象
seafar
目前C#
級別: 家園常客
精華主題: 0
發帖數量: 620 個
工控威望: 767 點
下載積分: 1916 分
在線時間: 595(小時)
注冊時間: 2018-03-23
最后登錄: 2025-03-03
查看seafar的 主題 / 回貼
10樓  發表于: 2023-01-30 10:41
Z相,編碼值溢出
