樓主  發表于: 2022-11-15 17:23

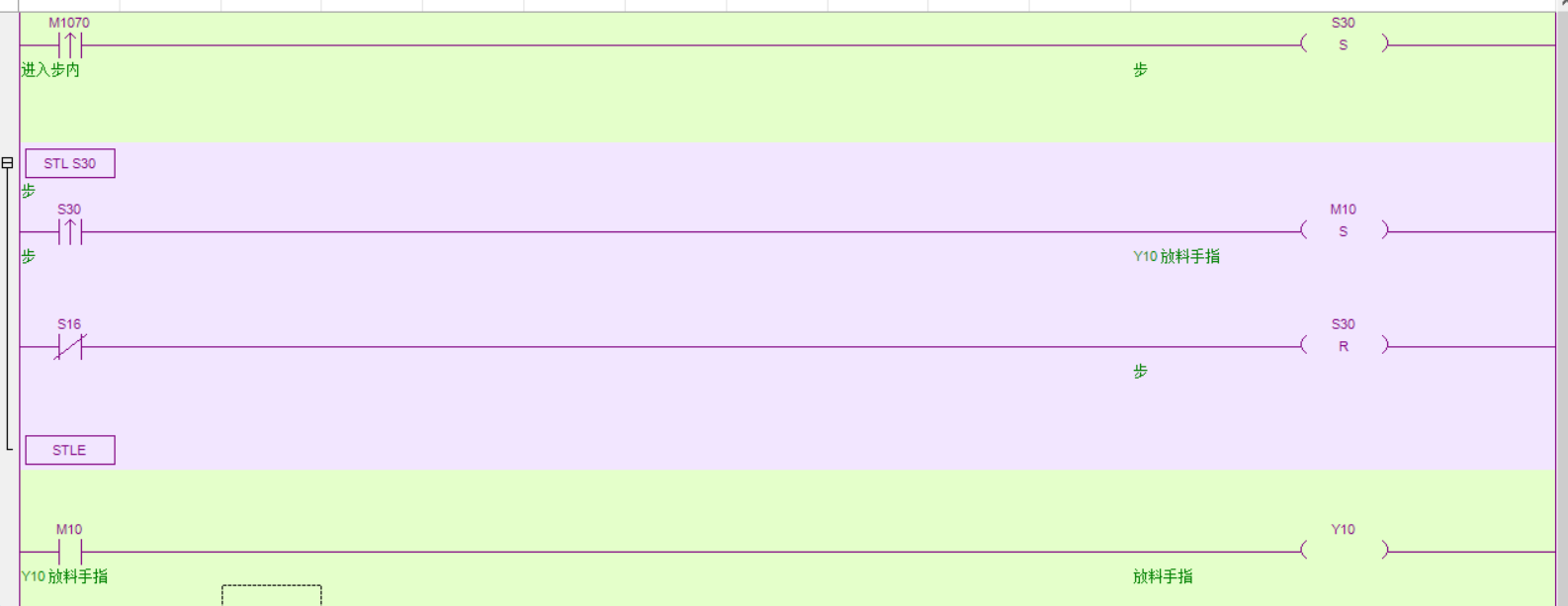

圖片：
  信捷PLC我有用過也算有點數量，XC系列的感覺沒啥問題，但是XD的感覺好多不好理解的地方，比方說我們下面討論的這個問題，它的微分指令，我們在XC中可以順利執行，但是在XD中就是不行，大家可以一起來分析一下。
見附件所示，當M1070接通后，進入S30步內，在S30此步內的微分上升沿應該M10會接通，可是實際上這樣是不會接通的，在其他種類的PLC，甚至XC的PLC都會接通的，大家對此有什么看法？
[ 此帖被益旺電氣在2022-11-15 18:00重新編輯 ]
附件： 測試XD演示.zip (7 K) 下載次數:25
網站提示: 請不要用迅雷下載附件，容易出錯
本帖最近評分記錄：
  • 下載積分:+1(bruce2020) 真誠感謝！
    • 工控自動化設備PLC，觸摸屏，單片機程序開發設計 ，PCB設計，生產與銷售
    ren1823
    級別: 工控俠客
    精華主題: 0
    發帖數量: 306 個
    工控威望: 2721 點
    下載積分: 327 分
    在線時間: 417(小時)
    注冊時間: 2019-08-01
    最后登錄: 2024-11-16
    查看ren1823的 主題 / 回貼
    1樓  發表于: 2022-11-15 17:57
    其實XC系列在STL內部執行邊沿指令也會出問題，建議盡量少用STL
    益旺電氣
    工控愛好者
    級別: 略有小成
    精華主題: 0
    發帖數量: 92 個
    工控威望: 203 點
    下載積分: 7058 分
    在線時間: 86(小時)
    注冊時間: 2010-08-15
    最后登錄: 2024-08-16
    查看益旺電氣的 主題 / 回貼
    2樓  發表于: 2022-11-15 19:16
    在XC中這么用，好像是沒有發現什么問題，STL指令相對來說，自我感覺 簡潔方便，大部分人做順控的話還是喜歡用，信捷的STL我感覺比三凌的好用多了，1、在左邊可以像目錄一樣可以快速查找，2、每步內的顏色不一樣，很容易區分，這樣很方便
    本帖最近評分記錄：
  • 下載積分:+1(sun3751) 感謝分享！
    • 工控自動化設備PLC，觸摸屏，單片機程序開發設計 ，PCB設計，生產與銷售
    xyhhcx1314
    級別: 探索解密
    精華主題: 0
    發帖數量: 55 個
    工控威望: 111 點
    下載積分: 570 分
    在線時間: 52(小時)
    注冊時間: 2021-07-09
    最后登錄: 2024-11-09
    查看xyhhcx1314的 主題 / 回貼
    3樓  發表于: 2022-12-24 22:29
    這個很好理解啊，你看一下先后順序就行了。你先SET S30,S30接通瞬間是有一個上升沿，可是你有沒有發現，S30的上升沿是在S30的步里面，步里面的程序要步接通以后才能運行，所以就SET不了M10。你可以在步里面LD S30    TMR  T30 K1 K10（用一個延時讓它們的邏輯先后順序分明），然后LD T30 SET M10    RST S30。這樣百分之百不會有問題
    工控小c
    級別: 工控俠客
    精華主題: 0
    發帖數量: 320 個
    工控威望: 2130 點
    下載積分: 585 分
    在線時間: 321(小時)
    注冊時間: 2022-10-14
    最后登錄: 2024-11-16
    查看工控小c的 主題 / 回貼
    4樓  發表于: 2022-12-26 16:24
    信捷的上升沿是下個周期才會生效，LDI S16  RST S30 在上升沿要生效時S30已經關閉了，所以不會SET M10，我是這么理解的，XC系列能接通嗎..好久沒用XC了，XD的上升沿確實這尿性，比常開觸點還慢。
    eledesigner
    懂一點點
    級別: 工控俠客
    精華主題: 0
    發帖數量: 1785 個
    工控威望: 2039 點
    下載積分: 2655 分
    在線時間: 2203(小時)
    注冊時間: 2009-08-21
    最后登錄: 2024-11-15
    查看eledesigner的 主題 / 回貼
    5樓  發表于: 2022-12-27 09:15
    引用
    引用第4樓工控小c于2022-12-26 16:24發表的  :
    信捷的上升沿是下個周期才會生效，LDI S16  RST S30 在上升沿要生效時S30已經關閉了，所以不會SET M10，我是這么理解的，XC系列能接通嗎..好久沒用XC了，XD的上升沿確實這尿性，比常開觸點還慢。

    信捷的上升沿是下個周期才會生效?????
    真的假的？？？
    工控小c
    級別: 工控俠客
    精華主題: 0
    發帖數量: 320 個
    工控威望: 2130 點
    下載積分: 585 分
    在線時間: 321(小時)
    注冊時間: 2022-10-14
    最后登錄: 2024-11-16
    查看工控小c的 主題 / 回貼
    6樓  發表于: 2022-12-27 10:58
    引用
    引用第5樓eledesigner于2022-12-27 09:15發表的  :

    信捷的上升沿是下個周期才會生效?????
    真的假的？？？

    你可以去試試，或者先在別的地方搜搜
    心碎了無痕
    人不瘋很難成功
    級別: 家園常客
    精華主題: 0
    發帖數量: 279 個
    工控威望: 511 點
    下載積分: 82190 分
    在線時間: 663(小時)
    注冊時間: 2009-04-09
    最后登錄: 2024-11-16
    查看心碎了無痕的 主題 / 回貼
    7樓  發表于: 2023-02-03 09:26

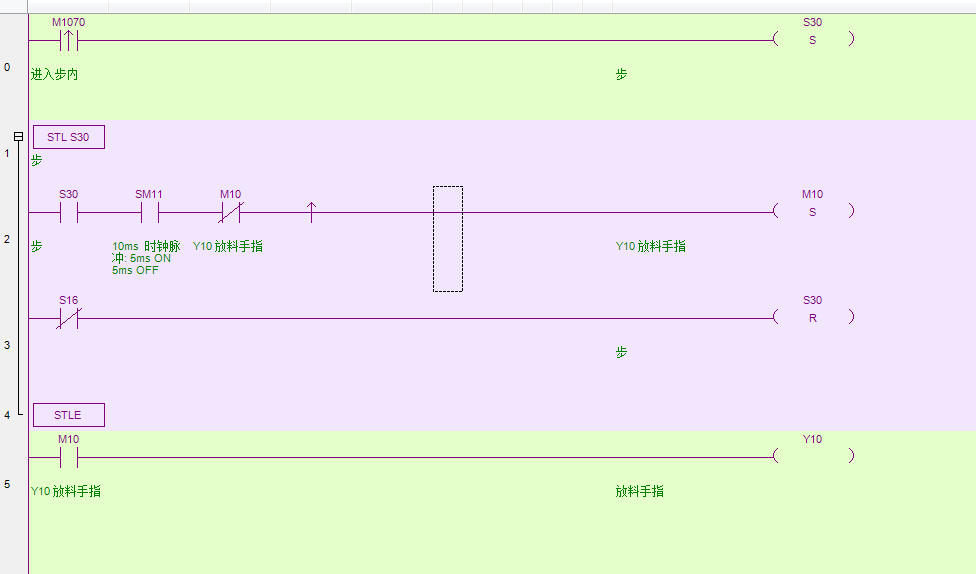

    圖片：
    可以這樣試試
    陽春節拍
    級別: 探索解密
    精華主題: 0
    發帖數量: 116 個
    工控威望: 178 點
    下載積分: 689 分
    在線時間: 42(小時)
    注冊時間: 2022-03-24
    最后登錄: 2024-11-14
    查看陽春節拍的 主題 / 回貼
    8樓  發表于: 2023-02-05 18:28
    你這m10和y都只接通一個周期，不容易觀察到呀，用個set唄
    283596603
    盟主
    級別: 略有小成
    精華主題: 0
    發帖數量: 138 個
    工控威望: 275 點
    下載積分: 1075 分
    在線時間: 111(小時)
    注冊時間: 2010-06-15
    最后登錄: 2024-11-11
    查看283596603的 主題 / 回貼
    9樓  發表于: 2023-02-06 09:40
    引用
    引用第5樓eledesigner于2022-12-27 09:15發表的  :

    信捷的上升沿是下個周期才會生效?????
    真的假的？？？
    [ 此帖被283596603在2023-02-06 11:02重新編輯 ]
    試問卷簾
    級別: 探索解密
    精華主題: 0
    發帖數量: 31 個
    工控威望: 152 點
    下載積分: 771 分
    在線時間: 35(小時)
    注冊時間: 2014-02-13
    最后登錄: 2023-11-23
    查看試問卷簾的 主題 / 回貼
    10樓  發表于: 2023-02-09 15:39
    4樓說的對， 信捷的說明書上面對沿指令做了很清楚的描述了  和其他的plc是不一樣的，不要因為自己不看手冊就覺得有問題
    益旺電氣
    工控愛好者
    級別: 略有小成
    精華主題: 0
    發帖數量: 92 個
    工控威望: 203 點
    下載積分: 7058 分
    在線時間: 86(小時)
    注冊時間: 2010-08-15
    最后登錄: 2024-08-16
    查看益旺電氣的 主題 / 回貼
    11樓  發表于: 2023-02-21 08:57

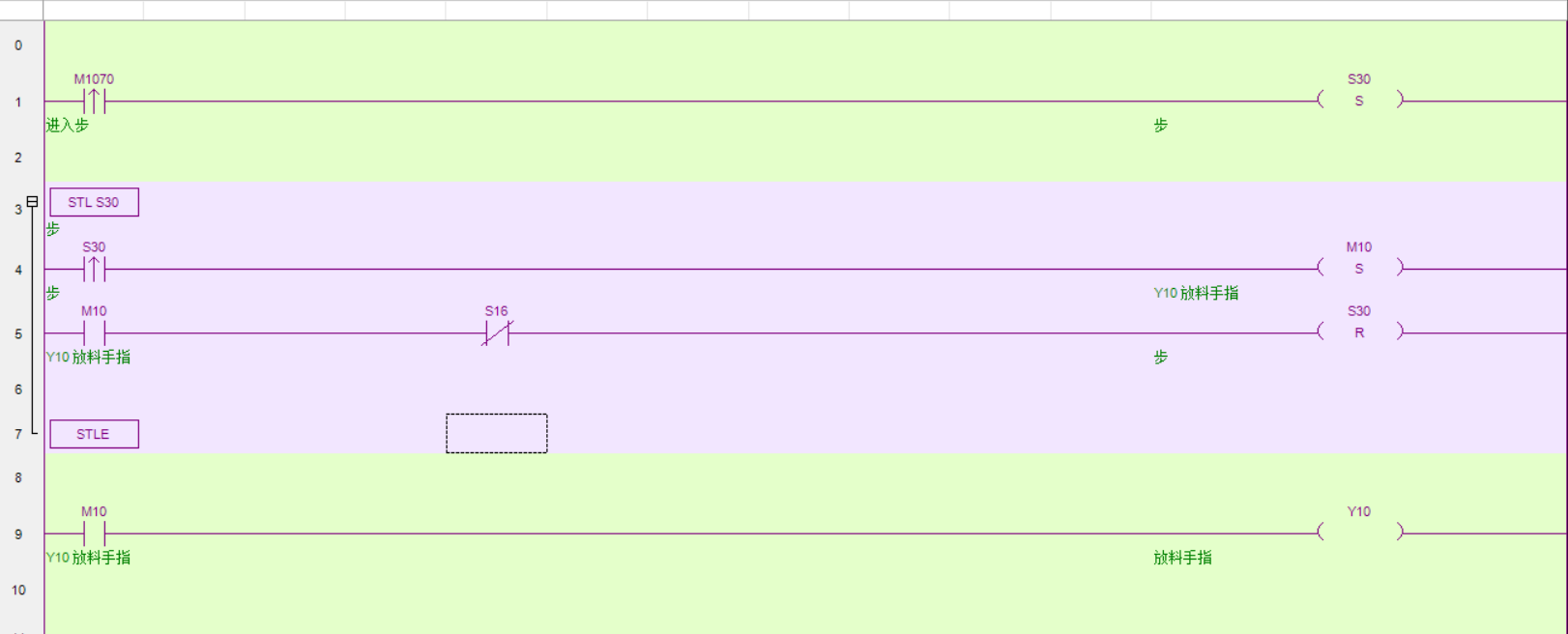

    圖片：
    應該是這樣的，平常我用微分指令用的比較多，像大家說的內部加延時那樣處理肯定是沒有問題，但是降低了效率，與實時性，主要是有些一瞬間需要變化的地方，我這例子，只是用來說明這種問題，但實際應用，不一定是樣的，是還有很多其他的東西，我后面的做法是，在步內的微分SET m10后，在退出的條件中加入M10的常開觸點，這樣即使不管你是哪個時候上升沿起作用，都會等到它起作用之后才會使此步退出，但是這時就需要其他的地方不能與此沖突，不然就會死在這里。總體來說，感覺這上升沿都失去了這上升沿的原本意義了，希望我把使用結果發布給大家，可以幫得上大家受此困擾的人員。同時也在此感謝對此積極參與的同行們。
    引用
    引用第5樓eledesigner于2022-12-27 09:15發表的  :

    信捷的上升沿是下個周期才會生效?????
    真的假的？？？
    [ 此帖被益旺電氣在2023-05-23 20:11重新編輯 ]
    工控自動化設備PLC，觸摸屏，單片機程序開發設計 ，PCB設計，生產與銷售
    • «
