樓主  發表于: 2023-08-09 14:18
屏選用DOP-107EV,帶網口通訊,應該怎么和西門子S7-200 smart PLC聯機,觸摸屏軟件上應該怎么設置參數,求指教
[ 此帖被dodovsyou在2023-08-15 08:45重新編輯 ]
dodovsyou
級別: 略有小成
精華主題: 0
發帖數量: 109 個
工控威望: 258 點
下載積分: 931 分
在線時間: 115(小時)
注冊時間: 2016-05-27
最后登錄: 2024-11-14
查看dodovsyou的 主題 / 回貼
1樓  發表于: 2023-08-09 14:26

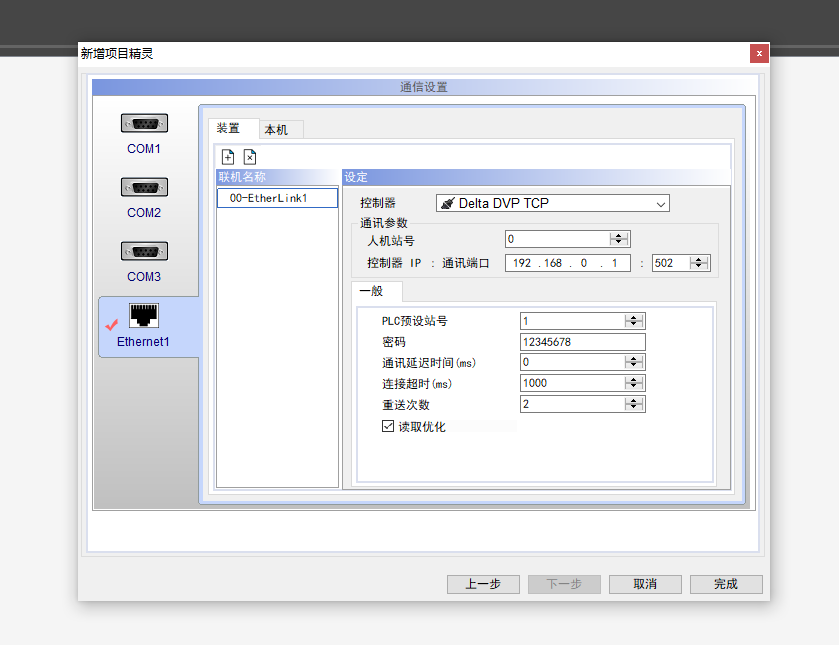

圖片:
這里面的參數如何設置呢
daihdn
級別: 略有小成
精華主題: 0
發帖數量: 134 個
工控威望: 231 點
下載積分: 602 分
在線時間: 72(小時)
注冊時間: 2009-08-28
最后登錄: 2025-01-13
查看daihdn的 主題 / 回貼
2樓  發表于: 2023-08-09 14:32
臺達DOP-107EV觸摸屏支持RS323,RS422,RS485,還有網口,這幾種通迅方式都支持,在觸摸屏通迅設置中選擇需要與其通迅的PLC類型及通迅方式后,參數會自動進行默認配置,除非想改成其它的通迅參數,只要觸摸屏和PLC兩邊的通迅參數一至都是可以的,其實更重要的是外部的通迅線的的接線,臺達的觸摸屏DOP-107BV串口有兩個,每個串口基本上都支持這幾種串口通迅,但T形插頭焊線是不一樣的,這個說明書上都有具體的描述,然后找到這個PLC使用的串口通迅方式的焊線,這樣基本上差不多了,,,如果使用網口應該就更簡單了,直接設置一下通迅方式和IP地址和端口號就可以了。
fjqz00
級別: 論壇先鋒
精華主題: 1 篇
發帖數量: 1305 個
工控威望: 1462 點
下載積分: 8006 分
在線時間: 366(小時)
注冊時間: 2007-04-16
最后登錄: 2025-01-21
查看fjqz00的 主題 / 回貼
3樓  發表于: 2023-08-09 15:24


dodovsyou
級別: 略有小成
精華主題: 0
發帖數量: 109 個
工控威望: 258 點
下載積分: 931 分
在線時間: 115(小時)
注冊時間: 2016-05-27
最后登錄: 2024-11-14
查看dodovsyou的 主題 / 回貼
4樓  發表于: 2023-08-13 09:53
nnnslb
[ 此帖被dodovsyou在2023-08-15 08:48重新編輯 ]
宿遷電工
級別: 論壇先鋒
精華主題: 0
發帖數量: 1089 個
工控威望: 1231 點
下載積分: 2960 分
在線時間: 406(小時)
注冊時間: 2018-11-30
最后登錄: 2025-01-23
查看宿遷電工的 主題 / 回貼
5樓  發表于: 2023-08-13 10:49
引用
引用第4樓dodovsyou于2023-08-13 09:53發表的  :
請問下PLC端的IP地址應該如何設置?謝謝!

你這樣的,別搞PLC了。
樓主留言:
你不是從零開始?你生下來就會?就你這個素質,我敢說你50歲也買不起房車,可不可憐
長三角地區,PLC編程,工業機器人編程
吸塑機,軸承合套儀程序開發
專業外協
 TEL:13815796487(微信同號)
seallyzoom
和尚與屠夫的區別,就是一個吃素一個吃葷
級別: 家園常客
精華主題: 0
發帖數量: 532 個
工控威望: 730 點
下載積分: 5306 分
在線時間: 406(小時)
注冊時間: 2010-07-23
最后登錄: 2025-01-23
查看seallyzoom的 主題 / 回貼
6樓  發表于: 2023-08-14 16:46
樓上哥們懟得好,估計他是第一次接觸帶網口的PLC
樓主留言:
回家照照鏡子吧你
工程剩貨工控產品,低價處理有需要可聯系,或交流交換學習
司慧聰
級別: 略有小成
精華主題: 0
發帖數量: 297 個
工控威望: 372 點
下載積分: 4745 分
在線時間: 107(小時)
注冊時間: 2019-06-04
最后登錄: 2025-01-23
查看司慧聰的 主題 / 回貼
7樓  發表于: 2023-08-14 23:17
這個我還真沒有用過,臺達觸摸屏和smart通信,只用過昆侖觸摸屏和smart通信。現在搞好了沒有。
wangsanhuzi
需要我幫忙的加qq207294234 畢業設計可幫忙
級別: 工控俠客
精華主題: 0
發帖數量: 377 個
工控威望: 4119 點
下載積分: 13027 分
在線時間: 260(小時)
注冊時間: 2014-07-05
最后登錄: 2025-01-23
查看wangsanhuzi的 主題 / 回貼
8樓  發表于: 2023-08-15 08:18
看手冊 對著實物測試一下。若是實在搞不清楚還是先接線吧,或者搞個別的行業
seallyzoom
和尚與屠夫的區別,就是一個吃素一個吃葷
級別: 家園常客
精華主題: 0
發帖數量: 532 個
工控威望: 730 點
下載積分: 5306 分
在線時間: 406(小時)
注冊時間: 2010-07-23
最后登錄: 2025-01-23
查看seallyzoom的 主題 / 回貼
9樓  發表于: 2023-08-15 11:17
貼得出來,還重新編程干嗎呢
工程剩貨工控產品,低價處理有需要可聯系,或交流交換學習
宿遷電工
級別: 論壇先鋒
精華主題: 0
發帖數量: 1089 個
工控威望: 1231 點
下載積分: 2960 分
在線時間: 406(小時)
注冊時間: 2018-11-30
最后登錄: 2025-01-23
查看宿遷電工的 主題 / 回貼
10樓  發表于: 2023-08-15 17:27
引用
引用第5樓宿遷電工于2023-08-13 10:49發表的  :

你這樣的,別搞PLC了。

不懂就問,對于工程師來講,是不好的行為。
長三角地區,PLC編程,工業機器人編程
吸塑機,軸承合套儀程序開發
專業外協
 TEL:13815796487(微信同號)
xlw415
級別: 論壇先鋒
精華主題: 0
發帖數量: 150 個
工控威望: 1544 點
下載積分: 14771 分
在線時間: 149(小時)
注冊時間: 2021-08-19
最后登錄: 2025-01-23
查看xlw415的 主題 / 回貼
11樓  發表于: 2023-08-17 08:59

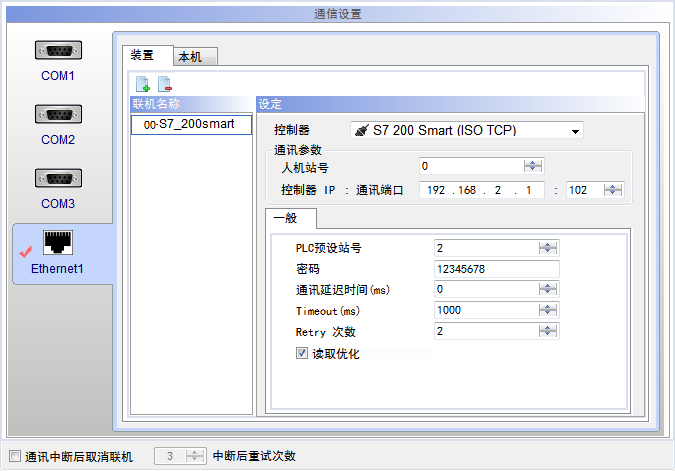

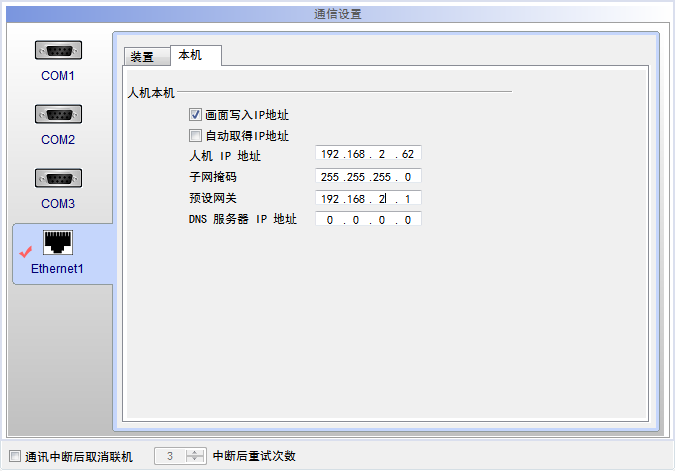

3樓屏設置里控制器IP從192.168.2.1改為192.168.2.11,因2.1可能被路由占用

PLC的IP設置:
主要-->雙擊CPU或打開系統塊-->勾選"IP地址數據固定為..."并填寫192.168.2.11, 子網掩碼255.255.255.0,網關可不設

屏和PLC用網線連接,常規接法一一對應即可,1,2對1,2, 3,6對3,6,
因PLC網絡僅支持百兆, 其余4線可以不用
