涼浦夏希
級別: 正式會員
精華主題: 0
發帖數量: 8 個
工控威望: 59 點
下載積分: 186 分
在線時間: 2(小時)
注冊時間: 2023-10-30
最后登錄: 2024-08-23
查看涼浦夏希的 主題 / 回貼
樓主  發表于: 2024-08-23 10:22

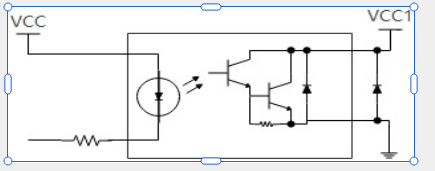

這個應該是光電隔離的電路,按理說右邊VCC1不應該接一個上拉電阻嗎?而且不太看得懂右邊電路的輸出在哪里,我理解的是當左邊接通的時候輸出電壓為0V,不接的時候輸出電壓應該為VCC1的電壓。
涼浦夏希
級別: 正式會員
精華主題: 0
發帖數量: 8 個
工控威望: 59 點
下載積分: 186 分
在線時間: 2(小時)
注冊時間: 2023-10-30
最后登錄: 2024-08-23
查看涼浦夏希的 主題 / 回貼
1樓  發表于: 2024-08-23 10:22
圖是被吞了嗎
不小心遇見你
自動項目、PLC、視覺、通訊等工控軟件開發QQ3515716
級別: 工控俠客

精華主題: 3 篇
發帖數量: 2082 個
工控威望: 3002 點
下載積分: 25293 分
在線時間: 1480(小時)
注冊時間: 2014-01-05
最后登錄: 2025-03-28
查看不小心遇見你的 主題 / 回貼
2樓  發表于: 2024-08-23 11:04
右側你當做1和開關就好了,VCC1就是電源的+,電流流入
項目、視覺、通訊QQ3515716
卓發智能
相互學習,共同進步。
級別: 工控俠客
精華主題: 0
發帖數量: 2478 個
工控威望: 3092 點
下載積分: 12080 分
在線時間: 666(小時)
注冊時間: 2008-08-03
最后登錄: 2025-03-27
查看卓發智能的 主題 / 回貼
3樓  發表于: 2024-08-23 11:10
先搞懂NPN型與PNP型三極管的電路,那么這個光電隔離器件就很容易理解并使用了。
上拉或下拉電阻一般是接在開關管的B極做快速關斷用,還有就是分壓電路中。
相信自我!
先飛的鳥
級別: 探索解密
精華主題: 0
發帖數量: 105 個
工控威望: 161 點
下載積分: 722 分
在線時間: 114(小時)
注冊時間: 2019-10-11
最后登錄: 2025-03-26
查看先飛的鳥的 主題 / 回貼
4樓  發表于: 2024-08-23 11:19
輸入和輸出是兩個電源,互相隔離的

涼浦夏希
級別: 正式會員
精華主題: 0
發帖數量: 8 個
工控威望: 59 點
下載積分: 186 分
在線時間: 2(小時)
注冊時間: 2023-10-30
最后登錄: 2024-08-23
查看涼浦夏希的 主題 / 回貼
5樓  發表于: 2024-08-23 11:42

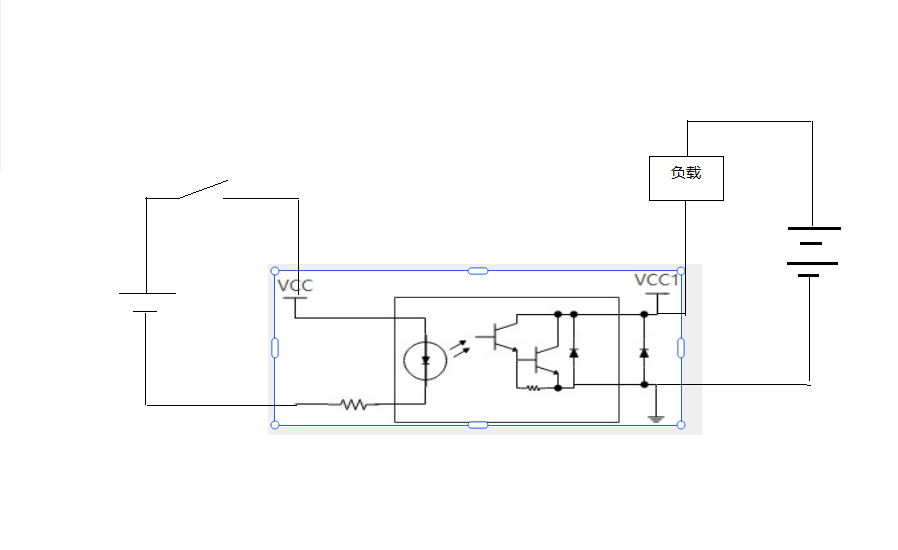

按你這個補充圖來說的話,VCC當24V,NPN型,左邊開關斷開,負載就是24V電壓嗎?
工控菜鳥
菜鳥一只
級別: 論壇先鋒
精華主題: 0
發帖數量: 958 個
工控威望: 1136 點
下載積分: 13876 分
在線時間: 297(小時)
注冊時間: 2017-04-12
最后登錄: 2025-03-26
查看工控菜鳥的 主題 / 回貼
6樓  發表于: 2024-08-23 14:09
PLC的輸入電路
先飛的鳥
級別: 探索解密
精華主題: 0
發帖數量: 105 個
工控威望: 161 點
下載積分: 722 分
在線時間: 114(小時)
注冊時間: 2019-10-11
最后登錄: 2025-03-26
查看先飛的鳥的 主題 / 回貼
7樓  發表于: 2024-08-23 18:22
引用
引用第5樓涼浦夏希于2024-08-23 11:42發表的  :
按你這個補充圖來說的話,VCC當24V,NPN型,左邊開關斷開,負載就是24V電壓嗎?

輸入端按照光耦的參數提供電壓和電流,輸出端按照負載的額定電壓來選擇合適的電源。
老兔子
級別: 家園常客
精華主題: 0
發帖數量: 676 個
工控威望: 817 點
下載積分: 6725 分
在線時間: 517(小時)
注冊時間: 2008-06-27
最后登錄: 2025-03-27
查看老兔子的 主題 / 回貼

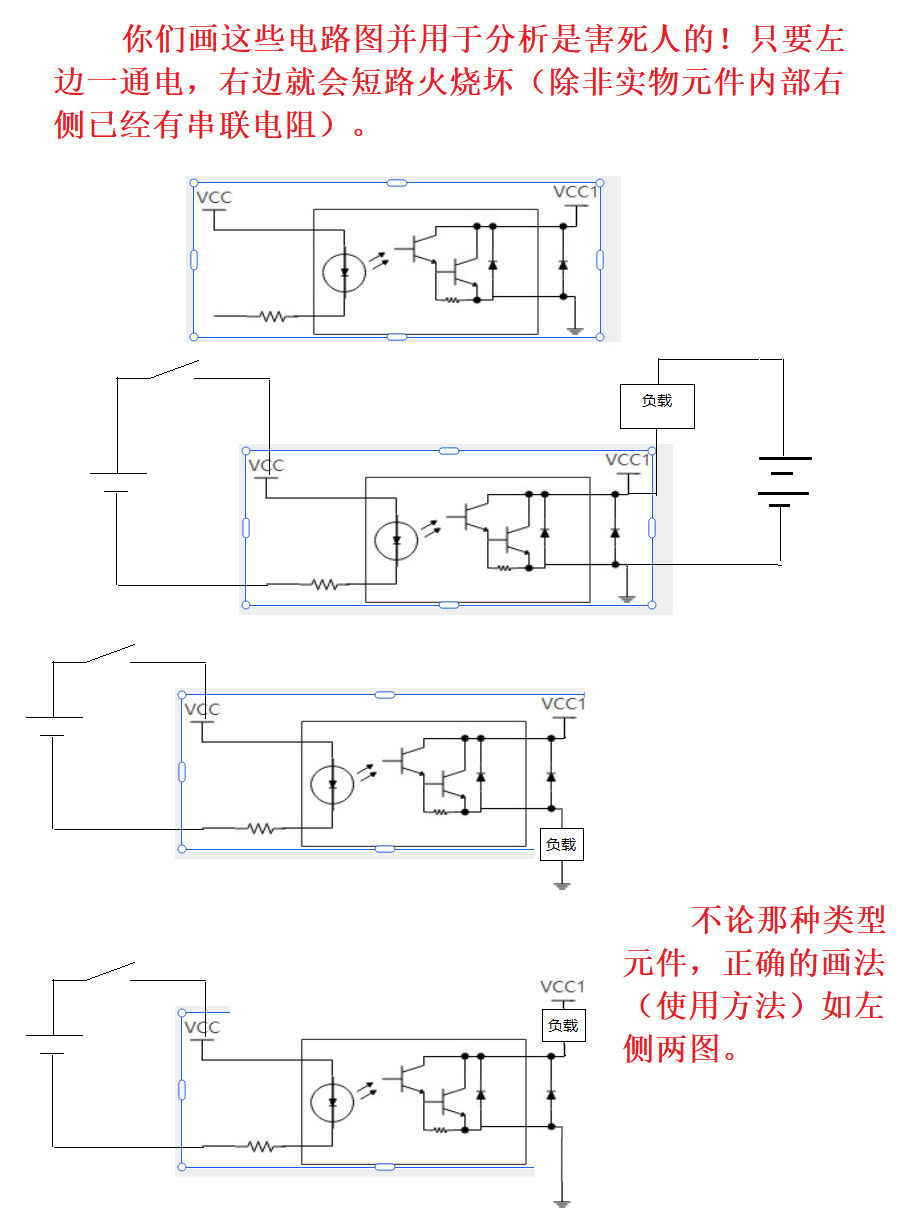

8樓  發表于: 2024-08-23 20:31

先飛的鳥
級別: 探索解密
精華主題: 0
發帖數量: 105 個
工控威望: 161 點
下載積分: 722 分
在線時間: 114(小時)
注冊時間: 2019-10-11
最后登錄: 2025-03-26
查看先飛的鳥的 主題 / 回貼
9樓  發表于: 2024-08-24 09:34
圖是在他原圖上畫的,沒有把原圖的vcc和vcc1去掉,不太嚴謹,抱歉。
