樓主  發表于: 2009-09-04 13:59
兩臺循環水泵，4kw工頻啟動，一用一備，運行水泵故障自動切換備用水泵，自動切換新號是靠那個控制點給定的？有圖的話求張圖，謝謝。
shklby
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看shklby的 主題 / 回貼
1樓  發表于: 2009-09-04 14:33
是靠接觸器的常閉觸點給的
本帖最近評分記錄：
  • 下載積分:+1(sjm213) 熱心助人,加分表揚
    onoono
    級別: *
    精華主題: * 篇
    發帖數量: * 個
    工控威望: * 點
    下載積分: * 分
    在線時間: (小時)
    注冊時間: *
    最后登錄: *
    查看onoono的 主題 / 回貼
    2樓  發表于: 2009-09-04 14:34
    樓上謝了
    w654163504
    希望能結交愛鉆研的朋友 共贏！
    級別: 略有小成
    精華主題: 0
    發帖數量: 71 個
    工控威望: 281 點
    下載積分: 589 分
    在線時間: 61(小時)
    注冊時間: 2009-05-25
    最后登錄: 2021-05-06
    查看w654163504的 主題 / 回貼
    3樓  發表于: 2009-09-04 14:34
    取個故障信號出來
    本帖最近評分記錄：
  • 下載積分:+1(sjm213) 熱心助人,加分表揚
    fjqz00
    級別: 論壇先鋒
    精華主題: 1 篇
    發帖數量: 1301 個
    工控威望: 1457 點
    下載積分: 7990 分
    在線時間: 362(小時)
    注冊時間: 2007-04-16
    最后登錄: 2024-11-02
    查看fjqz00的 主題 / 回貼
    4樓  發表于: 2009-09-04 14:40
    本帖最近評分記錄：
  • 下載積分:+1(sjm213) 熱心助人,加分表揚
    心情不錯
    級別: 家園常客
    精華主題: 1 篇
    發帖數量: 821 個
    工控威望: 908 點
    下載積分: 7032 分
    在線時間: 1620(小時)
    注冊時間: 2007-07-13
    最后登錄: 2024-11-18
    查看心情不錯的 主題 / 回貼
    5樓  發表于: 2009-09-04 14:43

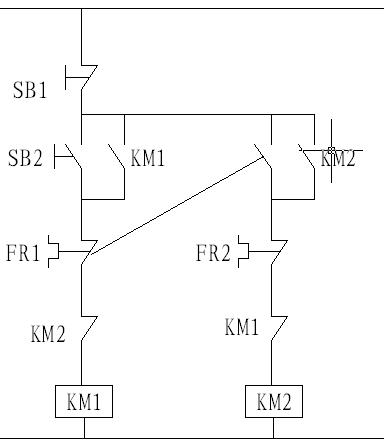

    圖片：
    看看這樣行嗎？你可以根據自己的要求改動一下。
    本帖最近評分記錄：
  • 下載積分:+1(sjm213) 熱心助人,加分表揚
    shklby
    級別: *
    精華主題: * 篇
    發帖數量: * 個
    工控威望: * 點
    下載積分: * 分
    在線時間: (小時)
    注冊時間: *
    最后登錄: *
    查看shklby的 主題 / 回貼
    6樓  發表于: 2009-09-04 19:09
    5樓的只能是熱故障轉換到2號泵，不完善。1、能應該相互轉換2.只要接觸器不吸合都會切換到另一臺。
    設計：3檔切換開關具備1用2備、2用1備、手動；當切換開關置于1用2備時給2臺泵的接觸器的線圈都通電，不過在2號泵的控制線路中加一時間繼電器的常開（延時接通），這時1號泵直接得電啟動，2號泵和1號泵互鎖不能啟動，當1號接觸器由于某種故障掉電，2號泵就自動投入（若開始時1號就不啟動，延時到后2號就能啟動）；打到2用1備時，原理一樣。
    本帖最近評分記錄：
  • 下載積分:+1(sjm213) 熱心助人,加分表揚
    neilnie
    級別: 略有小成
    精華主題: 0
    發帖數量: 339 個
    工控威望: 347 點
    下載積分: 783 分
    在線時間: 222(小時)
    注冊時間: 2009-07-27
    最后登錄: 2018-11-28
    查看neilnie的 主題 / 回貼
    7樓  發表于: 2009-09-04 20:06
    方法很多呀，最好從熱繼電器輔助觸電的呀，
    本帖最近評分記錄：
  • 下載積分:+1(sjm213) 熱心助人,加分表揚
    huxupin
    級別: 家園常客
    精華主題: 0
    發帖數量: 711 個
    工控威望: 904 點
    下載積分: 7793 分
    在線時間: 248(小時)
    注冊時間: 2009-03-22
    最后登錄: 2023-10-31
    查看huxupin的 主題 / 回貼
    8樓  發表于: 2009-09-04 22:41
    只能是接觸器的常閉點給信號了
    本帖最近評分記錄：
  • 下載積分:+1(sjm213) 熱心助人,加分表揚
    譚新
    我努力，我成功
    級別: 家園常客
    精華主題: 0
    發帖數量: 562 個
    工控威望: 636 點
    下載積分: 1503 分
    在線時間: 444(小時)
    注冊時間: 2008-07-18
    最后登錄: 2014-12-14
    查看譚新的 主題 / 回貼
    9樓  發表于: 2009-09-04 22:44
    這問題這么 簡單  樓主仔細想下就可以得出來的   只要加個觸發 條件 就  可以的   呵呵
    本帖最近評分記錄：
  • 下載積分:+1(sjm213) 熱心助人,加分表揚
    工控學子
    學無止境
    級別: 家園常客
    精華主題: 0
    發帖數量: 207 個
    工控威望: 510 點
    下載積分: 810 分
    在線時間: 106(小時)
    注冊時間: 2009-05-12
    最后登錄: 2023-09-02
    查看工控學子的 主題 / 回貼
    10樓  發表于: 2009-09-05 04:52
    這圖不大，怎么會提示超出300K呢，只好壓縮了。
    附件： 圖.rar (1 K) 下載次數:9
    網站提示: 請不要用迅雷下載附件，容易出錯
    工控學子
    學無止境
    級別: 家園常客
    精華主題: 0
    發帖數量: 207 個
    工控威望: 510 點
    下載積分: 810 分
    在線時間: 106(小時)
    注冊時間: 2009-05-12
    最后登錄: 2023-09-02
    查看工控學子的 主題 / 回貼
    11樓  發表于: 2009-09-05 04:53
    如上圖，可兩臺同時使用，也可單臺使用互相轉換，如：按下S3聯動按鈕，KM1得電自鎖，松手S3復位K3得電閉合，M1運行，K1動作；當M1失電時K1也失電復位觸合KM2。互換同理。k1、K2、K3可選用MY4NJ繼電器，建議每臺電機各自使用一個漏電保護開關，也可把KM1、KM2與觸合按鈕常開點并聯的副觸點分別改為k1、K2，這樣無論是漏電保護掉電還是過載掉電，都會轉換到另一臺，要注意的是需用220V作控制電源，FR要禁止自動復位。
    • «
