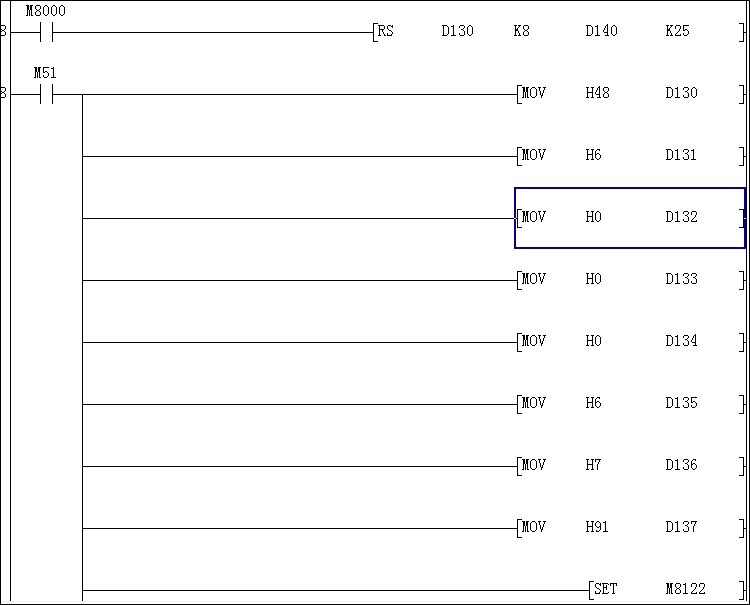

關于下圖的程序  首先格式字是 H0C81  8位模式   但是這D130 ~D137的數字代表的 是什么意思？

這是用的MODBUS協議通訊的嗎？ 如果是那因該是RUT的方式了....MODBUS的功能指令用的比較多的就是 06   03

感覺和RUT的指令格式對不上呢...

ABB  ACS550-01說明書上 也找了，關于ABB------2種通訊方式 EFB內置總線和 FBA現場總線

EFB 方式不就是用的MODBUS協議通訊的嗎？ 格式字是H0C81 那就是用了FX2N-485BD板來通訊的了

那就是用的 RS485    EFB內置總線通訊方式了.ABB有專門的一個通訊指令代碼表嗎？

D130 ~D137的數字代表的意思？要對照什么來看，才能看懂？

有三菱PLC和三菱變頻器通訊的相關資料或者程序嗎？

有的話床來一份     謝謝

你把整個程序傳上來,大家?guī)湍憧纯?/div>

來個程序 大家看看呢............... 三菱對ABB通訊.rar (12 K) 下载次数:69

關鍵是想知道 發送D130~D137的RS字串 是什么意思？ 讀取 還是 寫入

電流 還是 電壓 還是HZ 或是啟動 等.....

怎么來理解圖上的一段程序？

期待達人來解答.........

懷疑它 是不是用的MODBUS   RTU協議？

斑主 求助一下啦  這是什么意思？

關鍵是想知道 發送D130~D137的RS字串 是什么意思？ 讀取 還是 寫入

后面的D多少到多少是CRC校驗？

下載下來看看，
ACS510、ACS550、ACS350等系列變頻器中均內置了Modbus現場總線，查看變頻器參數9802（COMM PROT SEL）是否為1 STD MODBUS
53組參數設定應與PLC中的通訊協議設置相同。D8120的值，將16進制轉成二進制一一對應看一下

你這個程序是不是在設備上下載下來的，
我沒找到變頻器的中文說明書，英文的我又看不懂，沒通訊協議也不好說對不對，用H48開頭我也不知道是什么意思


啟動電機： 01  06  00  00  04  7F  CRC校驗碼
主機向ABB傳動通信協議的控制字CW（Modbus寄存器40001）中寫入1151（16進制數為47F）

貼個通訊協議上來，對應看一下就可以了

RUT的協議該是

站址  功能碼  數據區  校驗碼

實在對不上啊.........這程序是我在網上看到的，就下了看看，沒看懂...





D130------D135意思是  向地址碼為48的從站中的00h存儲器寫入內容06h，最后兩位（D136 D137）是CRC校驗碼。
  00h 參數設置為06h查下變頻器就知道什么意思了
