程序在仿真中運行沒有問題，可是在CPU中計數器C100不能清零，還有為什么仿真中 SFTL 一下跳兩個，從Y001到了Y0003。

樓主你的這種情況我經常遇到，不過我用的是西門子S7-200

這是什么問題造成的，關鍵運行什么樣的程序，計數器都不能清零

我覺得樓主的SFTL后應加P,構成脈沖執行型，就不會一下子從 Y0到Y(jié)3了。
另外你這個M501是掉電保持型的輔助線圈，用在這里不合適。
再將C100換成C0 瞧瞧
我此時沒編程軟件，沒辦法幫樓主試試。

我要更正一下自己上述的說法,在SFTL后加P這一點非常肯定!
"另外你這個M501是掉電保持型的輔助線圈，用在這里不合適。再將C100換成C0 瞧瞧"這句不對!
我回去在自己的軟件上仿真了下,和這個M501或 C100沒啥關系,仿真很好,從模擬運行開始起,C100計到了20的時候復位,重新開始從0計,與此同時Y0得電,以后每隔20下移一位.
至于樓主在實體PLC中不能實現,實在是不明白,得請高手解答!

改成向樓上所說的那樣，在仿真中沒問題，可下裝到PLC中，PLC運行計數器就不能復位

你是不是說在PLC中運行時，監控，沒有看到計數器計到21的時候，有一個復位的過程是這樣嗎？
還一直在計數？

問下---你的C100記數是99999，怎么還有個“45”，45是什么啊？

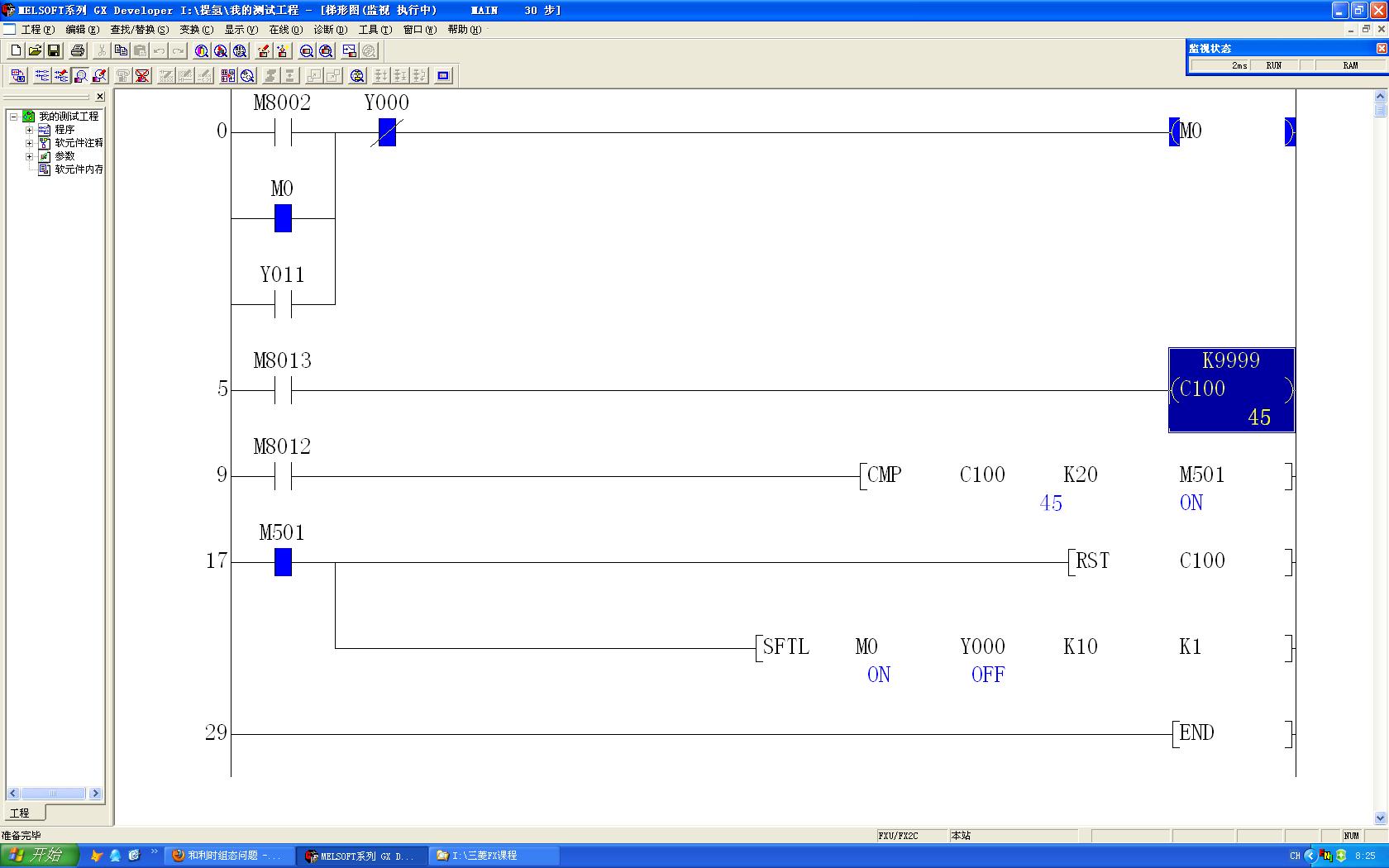

PLC運行時，在監控中看到如圖，計數器超過20 ，M501也為ON，可是計數器RST 沒有復位，計數器繼續累加

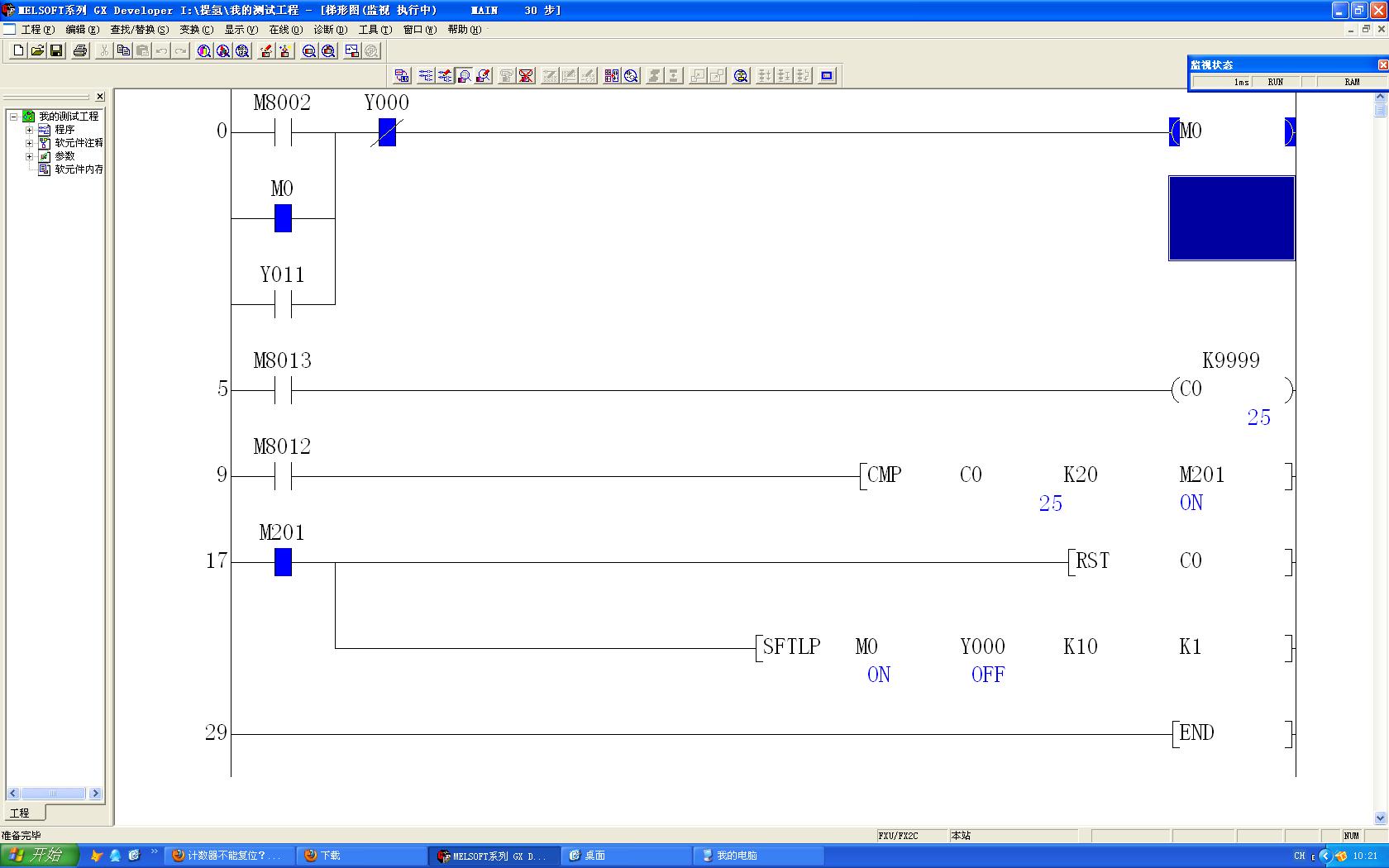

新改的，和以前一樣

6樓的朋友，很抱歉你上述的分析我不能贊成
9999是設定指，45是當前值，這一點應該不成問題啊

搞不明白了，幾個程序在仿真中運行的正常，可是裝入PLC中，總是計數器不能復位，或有的指令不執行，是PLC的問題吧

可能是M8012 的原因，
仿真時用固定的200MS周期
你可以用M8000代替M8012寫到PLC里試試

用你的程序
我這里用FX2N，仿真和實物全部通過，測試正常
