樓主  發表于: 2009-12-26 18:06
本人寫了一段SFC 程序 用臺達寫的可以 但是用三菱就寫出成了 不知道為什么
在三菱程序中在轉換的時候提示 步號和轉移順序不一樣
在臺達就不會了

附件有三菱GX 8.0 編寫的程序
有臺達2.07 編寫的程序
還臺達2.07 編寫的程序 轉成的PDF文檔

請高手幫忙解答下為什么我用三菱的就寫不成功呢！謝謝
附件： SFC 程序圖.rar (27 K) 下載次數:142
網站提示: 請不要用迅雷下載附件，容易出錯
天使之心
級別: 略有小成
精華主題: 0
發帖數量: 189 個
工控威望: 322 點
下載積分: 4219 分
在線時間: 139(小時)
注冊時間: 2009-02-08
最后登錄: 2024-11-13
查看天使之心的 主題 / 回貼
1樓  發表于: 2009-12-26 23:47
你還不會用三菱的SFC編程。我根據你的PDF文件中的程序編一個三菱SFC的程序，你看看。
你這個程序是不完整的，在狀態S23中你復位C10、C11、C12，而程序中并沒用到計數器；還有，你所有的M點（除了M8002）都是只用觸點不用線圈；從S23到S30、S30到返回到S0也沒有跳轉的條件。
SFC程序.rar (11 K) 下载次数:71
本帖最近評分記錄：
  • 下載積分:+1(黃猛) 熱心助人
    hswangliqun
    級別: 略有小成
    精華主題: 0
    發帖數量: 229 個
    工控威望: 351 點
    下載積分: 2050 分
    在線時間: 304(小時)
    注冊時間: 2009-08-24
    最后登錄: 2024-11-23
    查看hswangliqun的 主題 / 回貼
    2樓  發表于: 2009-12-27 07:47
    點擊變換——塊變換錯誤顯示——雙擊錯誤內容5——雙擊各錯誤內容
    grass7670
    級別: *
    精華主題: * 篇
    發帖數量: * 個
    工控威望: * 點
    下載積分: * 分
    在線時間: (小時)
    注冊時間: *
    最后登錄: *
    查看grass7670的 主題 / 回貼
    3樓  發表于: 2009-12-27 11:14
    非常感謝樓上的提示 但是似乎還是不行哦 我把完整的程序PDF文檔再次發上去，如果你們有空的話就幫我重新編寫下。謝謝！
    附件： 恒壓供水系統梯形圖.rar (42 K) 下載次數:56
    網站提示: 請不要用迅雷下載附件，容易出錯
    天使之心
    級別: 略有小成
    精華主題: 0
    發帖數量: 189 個
    工控威望: 322 點
    下載積分: 4219 分
    在線時間: 139(小時)
    注冊時間: 2009-02-08
    最后登錄: 2024-11-13
    查看天使之心的 主題 / 回貼
    4樓  發表于: 2009-12-27 15:03

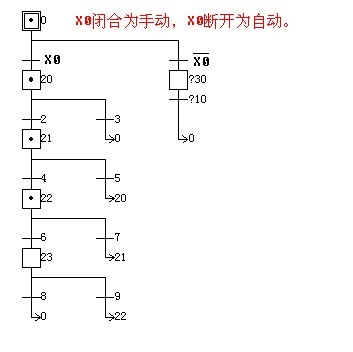

    原來是手動、自動選擇型的，畫個圖給你，你參考這樣編寫SFC程序。（若要全部幫你編完，你只要把控制要求、輸入點輸出點告訴我，但是要收費哦）



    xqx666
    深圳中級電工
    級別: 家園常客
    精華主題: 0
    發帖數量: 553 個
    工控威望: 664 點
    下載積分: 1988 分
    在線時間: 280(小時)
    注冊時間: 2009-04-29
    最后登錄: 2023-07-13
    查看xqx666的 主題 / 回貼
    5樓  發表于: 2010-01-07 20:03
    引用
    引用第4樓天使之心于2009-12-27 15:03發表的  :
    原來是手動、自動選擇型的，畫個圖給你，你參考這樣編寫SFC程序。（若要全部幫你編完，你只要把控制要求、輸入點輸出點告訴我，但是要收費哦）

    [attachment=33534]



    這樣也要收費呀?樓主,我免費教你吧.
    電工廢話太多，直接上程序才是硬道理。誠交深圳及全國工控低手。
    黃猛
    級別: 略有小成
    精華主題: 0
    發帖數量: 303 個
    工控威望: 270 點
    下載積分: 1227 分
    在線時間: 72(小時)
    注冊時間: 2007-09-24
    最后登錄: 2019-12-06
    查看黃猛的 主題 / 回貼
    6樓  發表于: 2010-01-07 20:12
    下來看下
