樓主發表于: 2010-03-03 18:30

只看樓主 | 小中大

三菱FX2N-PLC在使用脈沖功能時，是不是Y0輸出就是CW正轉，Y1輸出就是CCW反轉？

學習工控最好的網站http://www.nusil.com.cn/bbs/?u=36778

hefei3903

級別: 略有小成

精華主題: 0
發帖數量: 187 個
工控威望: 450 點
下載積分: 1105 分
在線時間: 224(小時)
注冊時間: 2006-10-12
最后登錄: 2024-10-14
查看hefei3903的主題 / 回貼

1樓發表于: 2010-03-03 19:16

只看該作者 | 小中大

不是的。FX2N PLC只能是YO或者Y1輸出脈沖。至于正轉和反轉要看你和步進驅動器和伺服驅動器的接線了。

本帖最近評分記錄：

下載積分:+2(sjm213) 熱心助人

雪花飄飄

級別: VIP會員

精華主題: 1 篇
發帖數量: 2620 個
工控威望: 2044 點
下載積分: 6787 分
在線時間: 3547(小時)
注冊時間: 2007-09-03
最后登錄: 2024-11-25
查看雪花飄飄的主題 / 回貼

2樓發表于: 2010-03-03 19:31

只看該作者 | 小中大

同意樓上的看法。只有在使用定位模塊時才如樓主所說的。

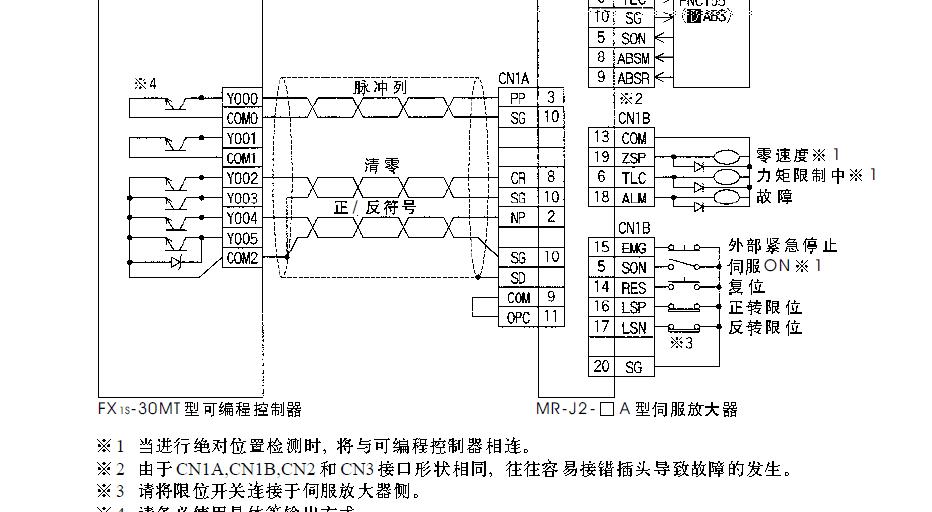

附上PLC與伺服驅動器連接圖片。

本帖最近評分記錄：

下載積分:+3(sjm213) 感謝分享

chenspen

每天進步一點

級別: 略有小成

精華主題: 0
發帖數量: 153 個
工控威望: 267 點
下載積分: 6204 分
在線時間: 358(小時)
注冊時間: 2008-03-28
最后登錄: 2024-11-16
查看chenspen的主題 / 回貼

3樓發表于: 2010-03-03 21:31

只看該作者 | 小中大

電路圖是哪本說明書上的，
樓上的能不能把說明書傳上給大家共享！謝謝！

振興民族自動化產業，服務社會，

雪花飄飄

級別: VIP會員

精華主題: 1 篇
發帖數量: 2620 個
工控威望: 2044 點
下載積分: 6787 分
在線時間: 3547(小時)
注冊時間: 2007-09-03
最后登錄: 2024-11-25
查看雪花飄飄的主題 / 回貼

4樓發表于: 2010-03-03 21:47

只看該作者 | 小中大

這不是哪本書上的而是三菱FX PLC編程手冊的。位置在應用指令“FNC150-FNC159"關于脈沖定位指令方面的。
在手冊的330頁即是。本站就有此手冊的下載。

本帖最近評分記錄：

下載積分:+5(sjm213) 感謝舉報！
