匯川變頻器轉速跟蹤再啟動在沖床的應用
1：采用轉速跟蹤的原因：
由于歷史的原因，在大陸地區的臺灣沖床，早期技術完全從臺灣引進，與之配套的專用控制器，也由臺灣地區進口。
這個專用控制器，提供了四個DO接口，分別控制啟動/停止，正轉/反轉，點動。
非常與眾不同的是：這個機器的啟動/停止是由變頻器的通電/斷電予以實現的。

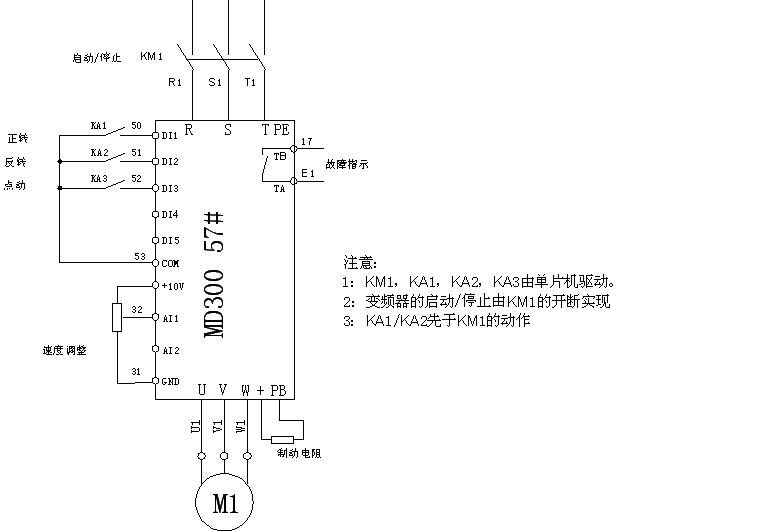

電氣接線原理如下圖所示意
2：參數設置
參數：（在MD300平臺上實現）
F0-01=1：端子控制
F0-02=5：頻率源選擇為多段速；
F0-05：加速時間用戶設定(20s)
F0-06：減速時間用戶設定(20s )
F0-09=1::正轉
F0-10=2:反轉
F0-11=12: 多段速端子1
F0-15=1：轉速跟蹤再啟動；
F0-16=0：減速停車
F2-06=1：從0速開始搜索
F2-09=100：轉速跟蹤速度（越快越好）
F6-09=1：無啟動保護，即變頻器上電時，若DI運轉命令存在則啟動
F6-14=2：多段速源為AI1，
F6-15=15.00HZ：多段速源為固定頻率15HZ
3：采用匯川變頻器的優勢
A：優良的低頻特性，保證各個速度段都有足夠的力矩輸出。實踐證明：我們的機器，即使工作在22次/分鐘，仍然可以保持足夠的轉矩輸出，維持工作。
B：快速反應的轉速跟蹤再啟動功能，即使采用上電下電的方式啟動/停止變頻器，在飛輪還沒有停止轉動的時候，我們的機器仍然可以準確地抓住這個運轉速度（跟蹤頻率的時間小于2S，最佳狀態可以達到500MS），并從這個速度重新啟動運轉；
C: 優質元件保證機器上電/下電的沖擊。通常情況下，上電，下電，對于變頻器內部的電解電容的沖擊是非常大的，基于優良硬件平臺和制造/檢驗平臺，可以保證這些器件的品質。
D: 限流功能：限流功能可以保證沖床在遇到突然加大的負載情況下，限制輸出電流，從而保證工作的連續性，否則，將導致機器出現頻繁的過電流報警。
