pl00003
代寫施耐德程序，提供施耐德整體方案
級別: 略有小成
精華主題: 0
發帖數量: 219 個
工控威望: 322 點
下載積分: 1365 分
在線時間: 157(小時)
注冊時間: 2010-03-12
最后登錄: 2021-03-08
查看pl00003的 主題 / 回貼
樓主  發表于: 2010-06-08 11:13

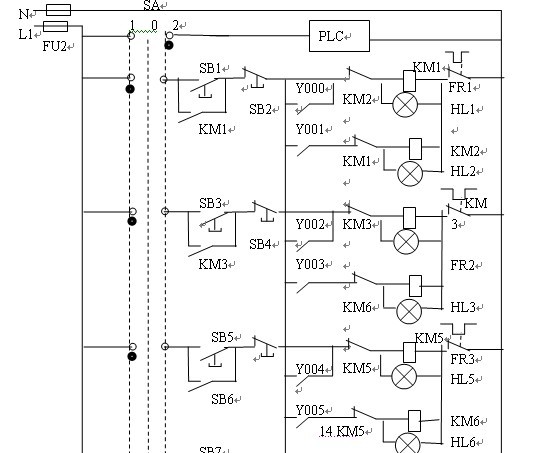

這個控制圖，里面的Y0.Y1都是干嘛的啊，打到手動檔，PLC不是不運行了嗎
pl00003
代寫施耐德程序，提供施耐德整體方案
級別: 略有小成
精華主題: 0
發帖數量: 219 個
工控威望: 322 點
下載積分: 1365 分
在線時間: 157(小時)
注冊時間: 2010-03-12
最后登錄: 2021-03-08
查看pl00003的 主題 / 回貼
1樓  發表于: 2010-06-08 11:30
大蝦快快出現呀~
wym5952
級別: 略有小成
精華主題: 0
發帖數量: 235 個
工控威望: 236 點
下載積分: 938 分
在線時間: 43(小時)
注冊時間: 2008-11-09
最后登錄: 2024-02-05
查看wym5952的 主題 / 回貼
2樓  發表于: 2010-06-08 11:42
你的Y0和Y1的線圈呢？
樓主留言：
這個是手動控制電路，Y0和Y1是三菱PLC的觸點
ljb6688
級別: 論壇先鋒
精華主題: 0
發帖數量: 1806 個
工控威望: 1945 點
下載積分: 113696 分
在線時間: 1943(小時)
注冊時間: 2009-12-08
最后登錄: 2024-11-25
查看ljb6688的 主題 / 回貼
3樓  發表于: 2010-06-08 11:42
大哥，那應該是反饋給PLC的手動信號，對PLC自動無影響 QQ248136528
電氣自動化，智能化控制，數據遠傳采集。工控元件代理，機器人附件
pretco123
不為失敗找理由，只為成功找方法
級別: 論壇先鋒

精華主題: 0
發帖數量: 2474 個
工控威望: 1761 點
下載積分: 82767 分
在線時間: 1510(小時)
注冊時間: 2008-04-15
最后登錄: 2024-11-25
查看pretco123的 主題 / 回貼
4樓  發表于: 2010-06-08 11:44
工頻運行與變頻運行,是由PLC的輸出Y0和Y1驅動的
樓主留言：
是工頻和變頻運行，但打到手動檔上后PLC就不工作了吧
pl00003
代寫施耐德程序，提供施耐德整體方案
級別: 略有小成
精華主題: 0
發帖數量: 219 個
工控威望: 322 點
下載積分: 1365 分
在線時間: 157(小時)
注冊時間: 2010-03-12
最后登錄: 2021-03-08
查看pl00003的 主題 / 回貼
5樓  發表于: 2010-06-08 12:10
是工頻和變頻運行，但打到手動檔上后PLC就不工作了吧
pl00003
代寫施耐德程序，提供施耐德整體方案
級別: 略有小成
精華主題: 0
發帖數量: 219 個
工控威望: 322 點
下載積分: 1365 分
在線時間: 157(小時)
注冊時間: 2010-03-12
最后登錄: 2021-03-08
查看pl00003的 主題 / 回貼
6樓  發表于: 2010-06-08 12:46
各位大蝦，能解釋下這個圖的工作過程嗎？
3169452
莫煩惱，驀直前進！
級別: 網絡英雄
精華主題: 0
發帖數量: 154 個
工控威望: 5148 點
下載積分: 7292 分
在線時間: 206(小時)
注冊時間: 2009-05-08
最后登錄: 2024-11-20
查看3169452的 主題 / 回貼
7樓  發表于: 2010-06-08 13:06
這是恒壓供水的圖紙，
凡事先不要斷定結果，只要有心嘗試，不管結果是否如你所愿，生活總會給你驚喜！
pl00003
代寫施耐德程序，提供施耐德整體方案
級別: 略有小成
精華主題: 0
發帖數量: 219 個
工控威望: 322 點
下載積分: 1365 分
在線時間: 157(小時)
注冊時間: 2010-03-12
最后登錄: 2021-03-08
查看pl00003的 主題 / 回貼
8樓  發表于: 2010-06-08 13:08
恩，就想問Y0,Y1在手動控制電路中起什么作用
pl00003
代寫施耐德程序，提供施耐德整體方案
級別: 略有小成
精華主題: 0
發帖數量: 219 個
工控威望: 322 點
下載積分: 1365 分
在線時間: 157(小時)
注冊時間: 2010-03-12
最后登錄: 2021-03-08
查看pl00003的 主題 / 回貼
9樓  發表于: 2010-06-08 13:17
還有，這個圖正確嗎？
月澤
時間嘛！就象乳溝，擠一擠總歸還是有的！
級別: 工控俠客
精華主題: 1 篇
發帖數量: 1285 個
工控威望: 2921 點
下載積分: 4511 分
在線時間: 642(小時)
注冊時間: 2009-03-28
最后登錄: 2024-06-12
查看月澤的 主題 / 回貼
10樓  發表于: 2010-06-08 14:40
正確 不完美  至少控制回路 只有KM1 KM2的控制回路標注的符號比較清晰，其它地方的標注很混亂

  至于7樓如何知道這是恒壓供水圖紙呢？

SA三檔轉換開關 在0位是停止工作 在1位是手動控制 在2位是PLC控制

看 KM1 KM2這組 因為并沒有PLC的外部配線圖和程序 以及KM1 KM2的主回路圖 不太好判斷，

但是從圖 完全可以看出KM1 和KM2是互鎖的 也就是Y0 Y1不會同時輸出，

想知道Y0,Y1在控制電路中起什么作用，簡單說就是開關的作用列  是由PLC內部程序決定在什么情況下閉合斷開的！

Y0 Y1的輸出一般都是由X決定的 這要看這設備的動作流程了.
揭開神秘的工控面紗
QQ:2631001081
Emal:strong20671713@163.com
tantaiyu
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看tantaiyu的 主題 / 回貼
11樓  發表于: 2010-06-08 16:06
是否這樣理解?
1、手動控制作用：防止PLC出現故障時系統不能運行，所以手動可以不用PLC、獨立操作。
2、自動控制：圖紙里面的Y觸點，就是PLC的輸出信號。

    這是一個考慮挺到位的系統，人多人喜歡手動自動都由PLC來完成，這樣不是很好，手動不應該通過PLC來完成。
  • «
