jiangzhuang
大家共同學習嘛!這樣菜鳥也可以變老鳥
級別: 略有小成
精華主題: 0
發帖數量: 264 個
工控威望: 391 點
下載積分: 1147 分
在線時間: 117(小時)
注冊時間: 2011-01-01
最后登錄: 2024-10-24
查看jiangzhuang的 主題 / 回貼
樓主  發表于: 2011-02-28 14:13

西門子LOGO 220V電源輸入那種! 由于電網電壓過高,達到290V -300V電源板壞了 ! 整機無電!!!拆開后發現用的是TOP232G電源塊,看到有個從1(M)引腳并到5(D)腳的《藍顏色的元件》發黑、經測量電阻值無窮大《擦干凈后、依稀看到1624的字樣、不全》 ,不知道是個什么元件 !!公司現在還沒有備件!手頭有LOGO的朋友們!望大伙確認該元件是何物~~~
[ 此帖被jiangzhuang在2011-03-02 12:37重新編輯 ]
xwhxn_000
級別: 探索解密
精華主題: 0
發帖數量: 22 個
工控威望: 122 點
下載積分: 607 分
在線時間: 29(小時)
注冊時間: 2011-01-12
最后登錄: 2020-06-03
查看xwhxn_000的 主題 / 回貼
1樓  發表于: 2011-03-02 10:47
是一只電阻,1.62M歐,估計類似于開關電源里的啟動電阻
本帖最近評分記錄:
  • 下載積分:+1(jiangzhuang)
    wwcwwc
    級別: VIP會員

    精華主題: 0
    發帖數量: 3393 個
    工控威望: 3191 點
    下載積分: 70452 分
    在線時間: 1604(小時)
    注冊時間: 2008-04-20
    最后登錄: 2024-12-17
    查看wwcwwc的 主題 / 回貼
    2樓  發表于: 2011-03-02 14:39

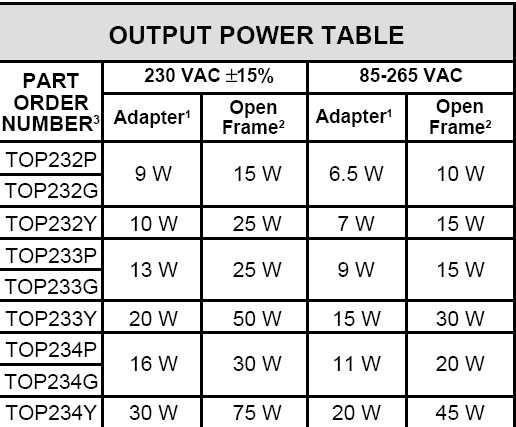

    器件是一個電源開關驅動。

    樓主留言:
    阻值???它糊了 只能模糊的看到幾個數字    不全
    本帖最近評分記錄:
  • 下載積分:+1(jiangzhuang) 熱心助人
    wwcwwc
    級別: VIP會員

    精華主題: 0
    發帖數量: 3393 個
    工控威望: 3191 點
    下載積分: 70452 分
    在線時間: 1604(小時)
    注冊時間: 2008-04-20
    最后登錄: 2024-12-17
    查看wwcwwc的 主題 / 回貼
    3樓  發表于: 2011-03-02 14:42

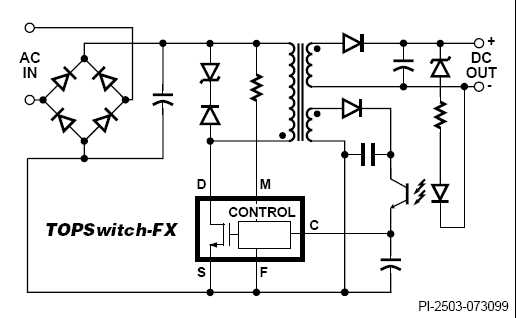

    內部原理圖
    本帖最近評分記錄:
  • 下載積分:+1(jiangzhuang)
    wwcwwc
    級別: VIP會員

    精華主題: 0
    發帖數量: 3393 個
    工控威望: 3191 點
    下載積分: 70452 分
    在線時間: 1604(小時)
    注冊時間: 2008-04-20
    最后登錄: 2024-12-17
    查看wwcwwc的 主題 / 回貼
    4樓  發表于: 2011-03-04 12:17
    這個是開關電源驅動的集成電路,用萬用表測試只是一般的簡單判斷。
    本帖最近評分記錄:
  • 下載積分:+1(jiangzhuang) 熱心助人
    wwcwwc
    級別: VIP會員

    精華主題: 0
    發帖數量: 3393 個
    工控威望: 3191 點
    下載積分: 70452 分
    在線時間: 1604(小時)
    注冊時間: 2008-04-20
    最后登錄: 2024-12-17
    查看wwcwwc的 主題 / 回貼
    5樓  發表于: 2011-03-12 11:32
    先檢測整流;濾波電路看是否也有擊穿現象;最看看保電路是否有擊穿現象;確認無誤后更換驅動集成電路。接上假負載,測輸出電壓是否正確穩定。
    本帖最近評分記錄:
  • 下載積分:+1(jiangzhuang)
