maoaudrey
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看maoaudrey的 主題 / 回貼
樓主  發表于: 2011-03-31 13:13
電氣控制電路

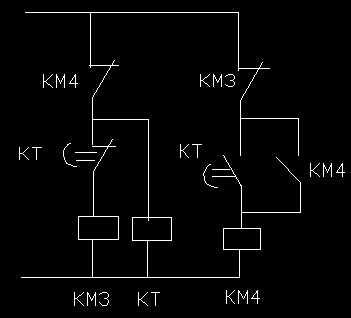

 請各位大俠幫我看一下下面的電路存不存在競爭冒險現象？原因？
jik.zhang
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看jik.zhang的 主題 / 回貼
1樓  發表于: 2011-03-31 13:19
KM3觸點有問題
etdssdabb
只有學而知之，沒有生而知之
級別: 家園常客
精華主題: 0
發帖數量: 359 個
工控威望: 676 點
下載積分: 7861 分
在線時間: 231(小時)
注冊時間: 2010-03-16
最后登錄: 2019-04-15
查看etdssdabb的 主題 / 回貼
2樓  發表于: 2011-03-31 14:24
這個電路好向星-三角啟動的后面一點，沒有多大的問題。
maoaudrey
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看maoaudrey的 主題 / 回貼
3樓  發表于: 2011-03-31 16:27

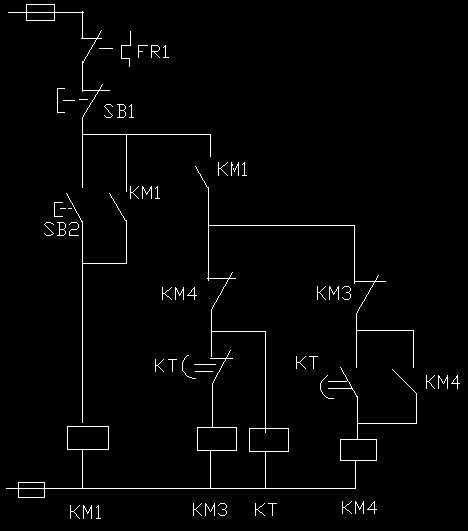

是星-三角降壓啟動的一部分圖，現將整個控制電路放上去
[upload=1]

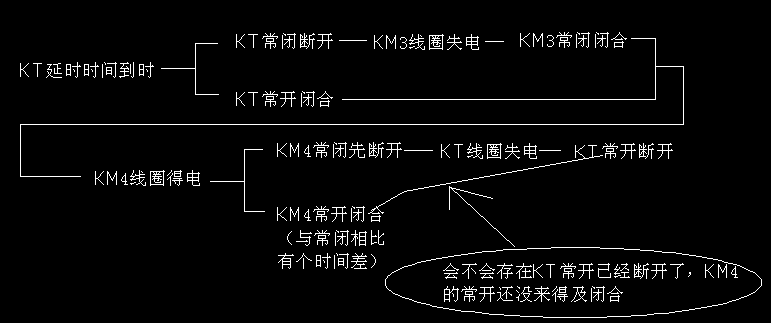

我想問的是：
[upload=2]
maoaudrey
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看maoaudrey的 主題 / 回貼
4樓  發表于: 2011-03-31 16:36
是星-三角降壓啟動的一部分圖，現將整個控制電路放上去
我的問題是
青衣
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看青衣的 主題 / 回貼
5樓  發表于: 2011-03-31 17:05
KT常開是通電后延時閉合，KM4常開則是通電立即閉合。那個KT的延時是你自己設置的，你可以換回普通的嗎？
w80859
級別: 家園�？�
精華主題: 0
發帖數量: 209 個
工控威望: 521 點
下載積分: 3248 分
在線時間: 1776(小時)
注冊時間: 2007-12-23
最后登錄: 2025-01-11
查看w80859的 主題 / 回貼
6樓  發表于: 2011-03-31 17:22
這個還不好理解嗎？看圖知道如果KM4不閉合的話KT一直得電,也就是KT的延時閉合觸點一直接通到KM4常開閉合后才打開。
yjhdlp
級別: 家園�？�
精華主題: 0
發帖數量: 478 個
工控威望: 625 點
下載積分: 2081 分
在線時間: 178(小時)
注冊時間: 2010-11-13
最后登錄: 2022-10-15
查看yjhdlp的 主題 / 回貼
7樓  發表于: 2011-03-31 17:38
沒有問題。
dl2006
沒有女人冷冷清清，女人多了雞犬不寧
級別: 網絡英雄
精華主題: 0
發帖數量: 1316 個
工控威望: 5896 點
下載積分: 16821 分
在線時間: 851(小時)
注冊時間: 2006-09-07
最后登錄: 2025-01-08
查看dl2006的 主題 / 回貼
8樓  發表于: 2011-03-31 18:06
沒問題的
對不起是一種真誠，沒關系是一種風度。如果你付出了真誠，卻得不到風度，那只能說明對方的無知與粗俗
ydc820
級別: 家園常客
精華主題: 0
發帖數量: 642 個
工控威望: 625 點
下載積分: 1456 分
在線時間: 893(小時)
注冊時間: 2007-02-24
最后登錄: 2024-11-14
查看ydc820的 主題 / 回貼
9樓  發表于: 2011-03-31 18:48
這圖不可靠帶時序競爭,如果KM3,KM4是600A以上的接觸器,觸點機械機構離的遠,經常會起動不成功
做這種圖的人好比PLC功底不好的人編出的程序一樣,經常要去補漏洞
樓主留言：
敢問大俠，啟動不成功，是不是指電動機一直處在星形狀態無法切換到三角形狀態��？
chenpingyg
機械是柱石,電氣是靈魂.
級別: VIP會員
精華主題: 0
發帖數量: 1105 個
工控威望: 6705 點
下載積分: 100 分
在線時間: 603(小時)
注冊時間: 2007-01-25
最后登錄: 2017-04-03
查看chenpingyg的 主題 / 回貼
10樓  發表于: 2011-03-31 18:55
引用
引用第10樓ydc820于2011-03-31 18:48發表的  :
這圖不可靠帶時序競爭,如果KM3,KM4是600A以上的接觸器,觸點機械機構離的遠,經常會起動不成功
做這種圖的人好比PLC功底不好的人編出的程序一樣,經常要去補漏洞

支持
自己的事情自己做.
wbj20008
級別: 略有小成
精華主題: 0
發帖數量: 44 個
工控威望: 334 點
下載積分: 659 分
在線時間: 149(小時)
注冊時間: 2007-10-22
最后登錄: 2023-11-23
查看wbj20008的 主題 / 回貼
11樓  發表于: 2011-03-31 19:24
不可靠
  • «
