樓主  發表于: 2024-07-16 15:21
圖片:
圖片:
圖片:
一.方案背景

空氣質量檢測,是指對空氣質量的好壞進行檢測。空氣質量的好壞反映了空氣中污染物濃度的高低。空氣污染是一個復雜的現象,在特定時間和地點空氣污染物濃度受到許多因素影響。來自固定和流動污染源的人為污染物排放大小是影響空氣質量的最主要因素之一,其中包括車輛、船舶、飛機的尾氣、工業企業生產排放、居民生活和取暖、垃圾焚燒等。城市的發展密度、地形地貌和氣象等也是影響空氣質量的重要因素。

二.解決方案

基于ART的數據采集卡和傳感器做一套空氣顆粒物濃度檢測裝置。這個傳感器的原理簡單來說,就是一個發光管,一個感光管,如果兩者之間有顆粒物擋著光,就會影響到感光管的輸出電壓,由采集卡采集出模擬量電壓信號根據實施采集的電壓信號來反應出空氣中顆粒物的濃度。

采集設備的參數需求:

±10V

8路差分信號

15k左右采樣速率需求

10路的一個DIO需求

Pci接口需求:插在便攜電腦上

根據客戶的一個需求給其就給選了個pci5657

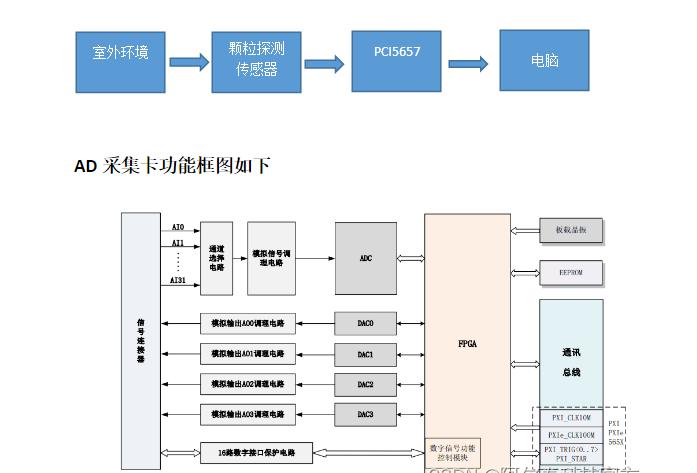

實際應用框架如上圖:(圖一)


在測試時PCI5657搭配探測傳感器對空氣中的顆粒物進行檢測PCI5657提供16路單端8路差分可同時對多點位進行檢測提供DIO可對需要控制的設備實現程控

三.涉及產品

   565X 系列板卡是阿爾泰科技公司推出的一款多功能異步數據采集卡,提供了 PCI、PCIe、PXI、PXIe四種總線選擇,該系列板卡提供最高 32 RSE /NRSE 通道或16 通道 DIFF 模擬量輸入:最高4 通道模擬量同步輸出; 16 路數字 DIO 及1路多功能計數器。

   565X 的主要應用場合為: 電子產品質量檢測、信號采集、過程控制、伺服控制。(見上圖二)




軟件介紹

為了使用戶使用方便阿爾泰科技為客戶提供ART DAQ軟件,在使用軟件時用戶通過簡單的配置便可以直接進行采集(如下圖波形顯示界面可以明顯的觀測電壓信號的波動),同時采集到的數據可以進行保存,并且可以進行回放、也可以將數據保存為CSV格式、TDMS格式、二進制格式方便客戶在長時間檢測的情況下可以回讀之前的數據。(見上圖三)
