樓主  發表于: 2011-05-26 15:09
圖片：
s7-200   224晶體管輸出， 手冊上M接負、L接正。可以將接線反過來M接正、L接負么？？
zizhud
人生目標
級別: 論壇先鋒
精華主題: 0
發帖數量: 379 個
工控威望: 1795 點
下載積分: 3696 分
在線時間: 134(小時)
注冊時間: 2009-03-26
最后登錄: 2024-11-01
查看zizhud的 主題 / 回貼
1樓  發表于: 2011-05-26 15:36
這樣是不行的，反過來電源是不能流通的！
xcvzbff
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看xcvzbff的 主題 / 回貼
2樓  發表于: 2011-05-27 08:47
為什么？？？晶體管 不就是一個開關么？？ 這里的晶體管是那一種？？
jackjun
級別: 探索解密
精華主題: 0
發帖數量: 55 個
工控威望: 120 點
下載積分: 615 分
在線時間: 279(小時)
注冊時間: 2010-01-28
最后登錄: 2024-11-25
查看jackjun的 主題 / 回貼
3樓  發表于: 2011-05-28 15:38
200可以，300不行。
回憶依然最美
一不小心混進社會, 浪子回頭已經白費... ...
級別: 工控俠客
精華主題: 0
發帖數量: 1240 個
工控威望: 2873 點
下載積分: 21638 分
在線時間: 1322(小時)
注冊時間: 2008-06-16
最后登錄: 2024-11-14
查看回憶依然最美的 主題 / 回貼
4樓  發表于: 2011-05-28 21:23
這樣接是不行晶體管有NPN型和PNP型之分,PNP輸出高電平,NPN輸出低電平,圖紙上的1M是開關管工作電源負極,1L+是開關管電源正極,正負極對調開關管不會工作,更不能有電平輸出!如果樓主需要NPN輸出的可以選用CPU224si CPU,這個是NPN型管的!
暗夜君主
快樂分享每一天。
級別: 略有小成
精華主題: 0
發帖數量: 125 個
工控威望: 223 點
下載積分: 1607 分
在線時間: 41(小時)
注冊時間: 2010-11-29
最后登錄: 2020-12-27
查看暗夜君主的 主題 / 回貼
5樓  發表于: 2011-05-28 22:38
如果是繼電器輸出，直流24v輸入，輸入端得M可以接24v嗎？
希望對你有幫助，祝你快樂每一天。
xinqinghao
級別: 略有小成
精華主題: 0
發帖數量: 89 個
工控威望: 208 點
下載積分: 661 分
在線時間: 45(小時)
注冊時間: 2009-03-07
最后登錄: 2021-08-14
查看xinqinghao的 主題 / 回貼
6樓  發表于: 2011-05-29 11:58
200是可以的 它可以是源或漏型輸入。放心接吧。
回憶依然最美
一不小心混進社會, 浪子回頭已經白費... ...
級別: 工控俠客
精華主題: 0
發帖數量: 1240 個
工控威望: 2873 點
下載積分: 21638 分
在線時間: 1322(小時)
注冊時間: 2008-06-16
最后登錄: 2024-11-14
查看回憶依然最美的 主題 / 回貼
7樓  發表于: 2011-05-29 14:28
引用
引用第5樓暗夜君主于2011-05-28 22:38發表的  :
如果是繼電器輸出，直流24v輸入，輸入端得M可以接24v嗎？

繼電器輸出的可以這樣接！
回憶依然最美
一不小心混進社會, 浪子回頭已經白費... ...
級別: 工控俠客
精華主題: 0
發帖數量: 1240 個
工控威望: 2873 點
下載積分: 21638 分
在線時間: 1322(小時)
注冊時間: 2008-06-16
最后登錄: 2024-11-14
查看回憶依然最美的 主題 / 回貼
8樓  發表于: 2011-05-29 14:30
引用
引用第6樓xinqinghao于2011-05-29 11:58發表的  :
200是可以的 它可以是源或漏型輸入。放心接吧。

汗！這位朋友可要看清楚在回答問題啊，樓主說的是輸出，OUT；NOT IN，不要誤導別人啊！
wfb610
級別: 工控俠客
精華主題: 0
發帖數量: 685 個
工控威望: 3967 點
下載積分: 20570 分
在線時間: 688(小時)
注冊時間: 2009-09-25
最后登錄: 2024-11-25
查看wfb610的 主題 / 回貼
9樓  發表于: 2011-05-29 16:10
圖片：
圖片：

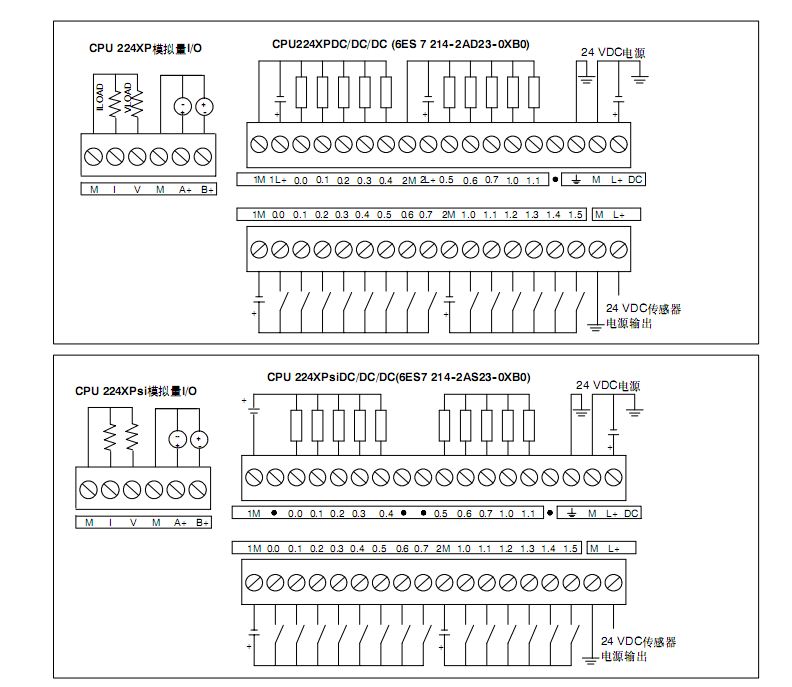

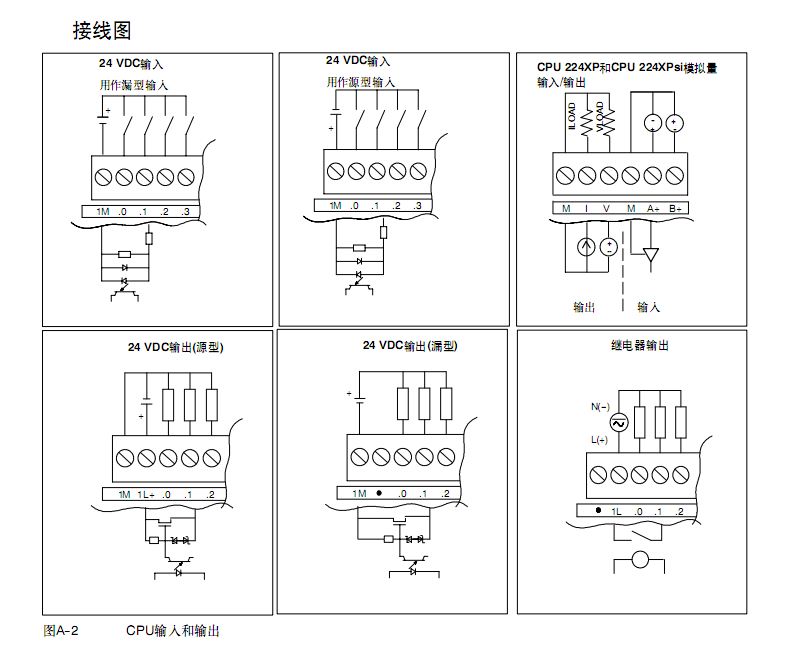

四樓的朋友說的有道理，應該不能反過來接的，

要不然西門子還要出CPU224XPsi 干什么
[ 此帖被wfb610在2011-05-29 18:04重新編輯 ]
liuhuaxing
LIUHUAXING
級別: 論壇先鋒
精華主題: 0
發帖數量: 966 個
工控威望: 1172 點
下載積分: 3446 分
在線時間: 624(小時)
注冊時間: 2011-03-26
最后登錄: 2024-06-26
查看liuhuaxing的 主題 / 回貼
10樓  發表于: 2011-05-29 18:13
不要誤導不懂的師弟哦，晶體管輸出的電源極性是不能接反的呢，繼電器的電源極性可以自己確定，8樓9樓師傅說的很正確哦
huangb1125
級別: 略有小成
精華主題: 0
發帖數量: 51 個
工控威望: 206 點
下載積分: 525 分
在線時間: 24(小時)
注冊時間: 2009-02-28
最后登錄: 2024-06-06
查看huangb1125的 主題 / 回貼
11樓  發表于: 2011-05-29 19:00
晶體管輸出是不能接反的，繼電器輸出到可以
  • «
