樓主  發表于: 2011-06-04 18:05
圖片:

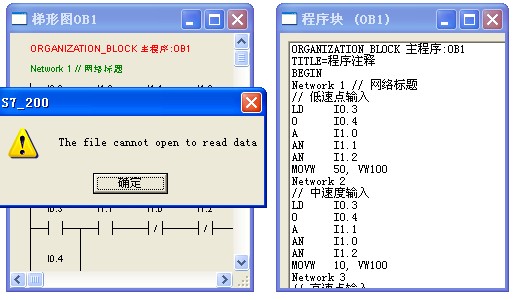

如圖所示,我用的是這個給出的仿真軟件: http://bbs.ymmfa.com/read-gktid-12818-keyword-200%B7%C2%D5%E6.html
這個仿真軟件支持移位指令和移位循環指令么?
zhangyangl13
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看zhangyangl13的 主題 / 回貼
1樓  發表于: 2011-06-04 18:07
求解釋。。。
zhangyangl13
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看zhangyangl13的 主題 / 回貼
2樓  發表于: 2011-06-04 18:13
小弟初次接觸,不是很懂,望各位大俠解釋下~~ 謝謝了
zhangyangl13
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看zhangyangl13的 主題 / 回貼
3樓  發表于: 2011-06-04 20:48
求教。。。
wfb610
級別: 工控俠客
精華主題: 0
發帖數量: 685 個
工控威望: 3967 點
下載積分: 20570 分
在線時間: 694(小時)
注冊時間: 2009-09-25
最后登錄: 2024-12-28
查看wfb610的 主題 / 回貼
4樓  發表于: 2011-06-04 20:58
圖片:
圖片:
圖片:

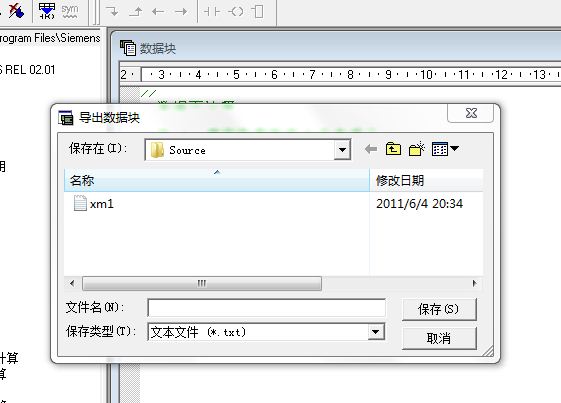

支持移位指令和移位循環指令,你這個是加載程序時數據塊出錯,

先在STEP7 Micro/Win中打開一個項目,打開數據塊,再點擊文件-導出,導出數據塊,

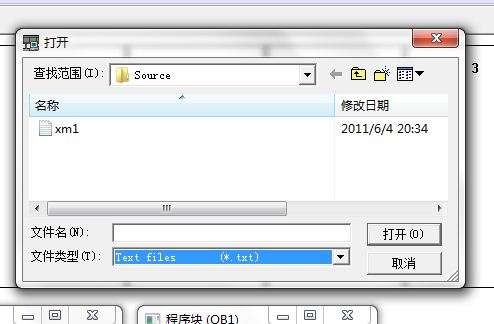

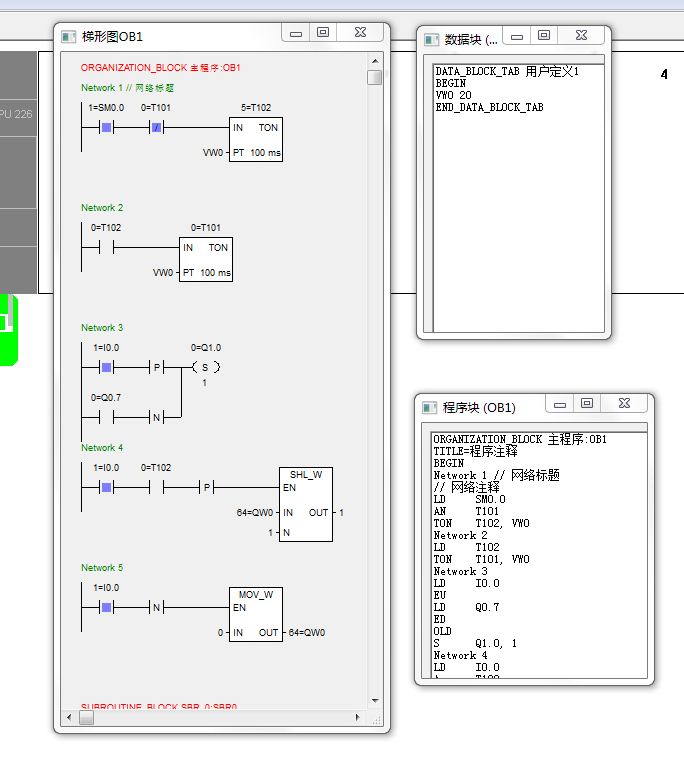

在仿真器裝載程序時勾選邏輯塊 數據塊,再導入邏輯塊 數據塊應該就可以了。
zhangyangl13
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看zhangyangl13的 主題 / 回貼
5樓  發表于: 2011-06-04 22:04
wfb610 你好, 能說的更加詳細一點么?小弟初次接觸 不是很懂。。。
wfb610
級別: 工控俠客
精華主題: 0
發帖數量: 685 個
工控威望: 3967 點
下載積分: 20570 分
在線時間: 694(小時)
注冊時間: 2009-09-25
最后登錄: 2024-12-28
查看wfb610的 主題 / 回貼
6樓  發表于: 2011-06-05 09:54
請到這個帖子下載視頻:http://bbs.ymmfa.com/read-gktid-107910.html
zhangyangl13
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看zhangyangl13的 主題 / 回貼
7樓  發表于: 2011-06-05 10:48
非常感謝你朋友,我這個程序編程時沒有錯誤,可是怎么仿真時輸出端怎么也顯示不了
其中:I0.0 步進電機正轉啟動按鈕                   Q0.0  控制A相繞組
      I0.1 步進電機反轉啟動按鈕                   Q0.1  控制B相繞組
      I0.2       停止及清零按鈕                      Q0.2  控制C相繞組
      I1.0              低速開關
      I1.1              中速開關
      I1.2              高速開關
采用的是移位循環指令使步進電機按照三相六拍運行
附件: 新建文件夾.rar (3 K) 下載次數:23
網站提示: 請不要用迅雷下載附件,容易出錯
zhangyangl13
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看zhangyangl13的 主題 / 回貼
8樓  發表于: 2011-06-05 10:50
您看看是哪里出錯了
zhangyangl13
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看zhangyangl13的 主題 / 回貼
9樓  發表于: 2011-06-05 15:37
wfb610,朋友,麻煩你了,小弟也是初次接觸這,有些地方不是太懂。。。程序編譯也沒有錯誤,就是仿真時輸出端怎么燈也不亮,用的是移位循環指令。
liuhuaxing
LIUHUAXING
級別: 論壇先鋒
精華主題: 0
發帖數量: 965 個
工控威望: 1172 點
下載積分: 3446 分
在線時間: 624(小時)
注冊時間: 2011-03-26
最后登錄: 2024-06-26
查看liuhuaxing的 主題 / 回貼
10樓  發表于: 2011-06-05 22:39
程序編譯是沒錯,邏輯呢,你的M0.0、M0.1、M0.2、M0.3、M0.4、M0.5是沒有邏輯驅動所以Q0.0、Q0.1、Q0.2也就沒有輸出
zhangyangl13
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看zhangyangl13的 主題 / 回貼
11樓  發表于: 2011-06-05 22:51
那要怎么修改??我這個用的是移位寄存器MB0, 初始賦值2#100000, 循環移位不就可以了么?修改的話要怎么修改?liuhuaxing朋友 求指導。
  • «
