樓主發表于: 2012-04-23 21:16

只看樓主 | 小中大

圖片：

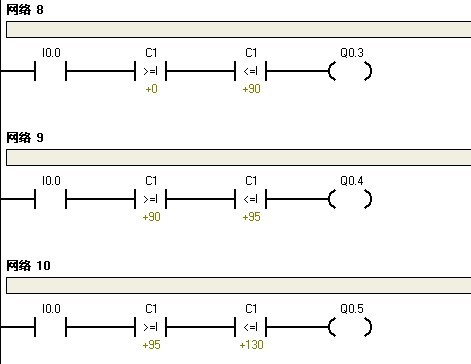

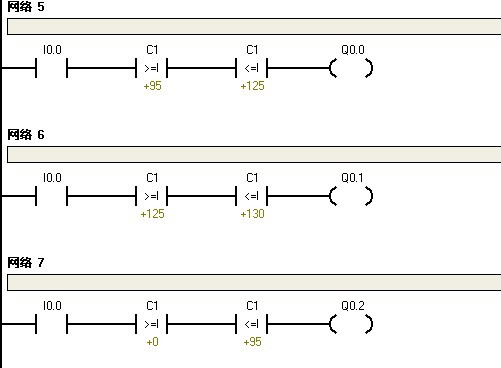

這是一個交通燈控制的程序，小弟有些地方看的不懂，請大家幫幫忙！網絡1到網絡4看不懂，哪位能給我解釋下么？謝謝

sjm213

有小知識，無大學問。

級別: 論壇版主

發送短信
加為好友
QQ聯系

精華主題: 7 篇
發帖數量: 5200 個
工控威望: 7423 點
下載積分: 158799 分
在線時間: 3161(小時)
注冊時間: 2007-11-21
最后登錄: 2024-11-22
查看sjm213的主題 / 回貼

1樓發表于: 2012-04-23 21:29

只看該作者 | 小中大

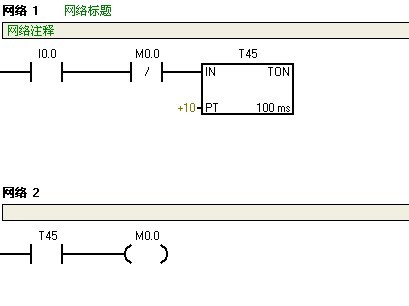

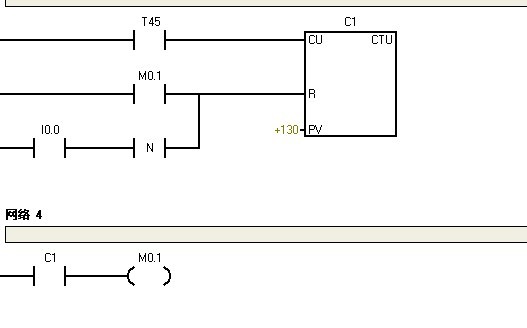

I0.0接通之后，T45每秒導通一次，故C1每秒計數一次。計數到130次后C1被復位，重新計數。

83472576

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看83472576的主題 / 回貼

2樓發表于: 2012-04-23 21:34

只看該作者 | 小中大

那請問網絡2的作用是什么呢？

sjm213

有小知識，無大學問。

級別: 論壇版主

發送短信
加為好友
QQ聯系

精華主題: 7 篇
發帖數量: 5200 個
工控威望: 7423 點
下載積分: 158799 分
在線時間: 3161(小時)
注冊時間: 2007-11-21
最后登錄: 2024-11-22
查看sjm213的主題 / 回貼

3樓發表于: 2012-04-23 21:39

只看該作者 | 小中大

T45計時到后導通M0.0，然后M0.0下一個掃描周期切斷T45，這樣的程序結構足可以保證T45的穩定性。

83472576

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看83472576的主題 / 回貼

4樓發表于: 2012-04-23 21:41

只看該作者 | 小中大

謝謝斑竹，茅塞頓開！！

yuheng722

每天進步一點點！

級別: 論壇先鋒

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 27 個
工控威望: 1152 點
下載積分: 700 分
在線時間: 70(小時)
注冊時間: 2011-03-12
最后登錄: 2023-05-13
查看yuheng722的主題 / 回貼

5樓發表于: 2012-04-25 21:38

只看該作者 | 小中大

網絡1、網絡2是為了讓C1每秒計數一次！

QQ：980606792

gezhicheng

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 127 個
工控威望: 241 點
下載積分: 778 分
在線時間: 74(小時)
注冊時間: 2008-07-14
最后登錄: 2017-10-13
查看gezhicheng的主題 / 回貼

6樓發表于: 2012-05-06 17:18

只看該作者 | 小中大

為什么不用SM0.5呢？不是可以替代無限次1秒鐘重復嘛

gezhicheng

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 127 個
工控威望: 241 點
下載積分: 778 分
在線時間: 74(小時)
注冊時間: 2008-07-14
最后登錄: 2017-10-13
查看gezhicheng的主題 / 回貼

7樓發表于: 2012-05-06 17:19

只看該作者 | 小中大

SM0.5 該位提供時鐘脈沖，該脈沖在1秒鐘的周期時間內OFF（關閉）0.5秒，ON（打開）0.5秒。該位提供便于使用的延遲或1秒鐘時鐘脈沖
