初入三菱
級別: 探索解密
精華主題: 0
發帖數量: 8 個
工控威望: 132 點
下載積分: 1304 分
在線時間: 12(小時)
注冊時間: 2012-01-13
最后登錄: 2012-11-21
查看初入三菱的 主題 / 回貼
樓主  發表于: 2012-03-23 16:34
本人做三菱的服務，但完全不了解西門子。現有一客戶用的是西門子S7-200PLC和三菱的tp1020的觸摸屏，通訊不了。請問一下西門子的通訊線是什么型號？是rs422還是rs232？ PLC那一頭的端子定義是怎樣的？我打算自己給他做一根，  西門子的資料太大了，我又不懂西門子，查了半天也沒找到能用的，求大家幫幫忙啊
也可以QQ聯系，QQ 1060311346 ，謝謝啦
sjm213
有小知識，無大學問。
級別: 論壇版主

精華主題: 7 篇
發帖數量: 5223 個
工控威望: 7447 點
下載積分: 159236 分
在線時間: 3179(小時)
注冊時間: 2007-11-21
最后登錄: 2025-01-10
查看sjm213的 主題 / 回貼
1樓  發表于: 2012-03-23 17:02
用RS232接頭的PPI編程線纜即可，簡易的200通訊線幾十元一根，還是相當便宜的。
初入三菱
級別: 探索解密
精華主題: 0
發帖數量: 8 個
工控威望: 132 點
下載積分: 1304 分
在線時間: 12(小時)
注冊時間: 2012-01-13
最后登錄: 2012-11-21
查看初入三菱的 主題 / 回貼
2樓  發表于: 2012-03-23 19:22

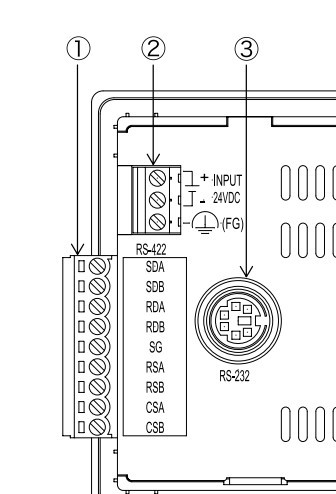

描述：三菱觸摸屏通訊口接口定義
圖片：

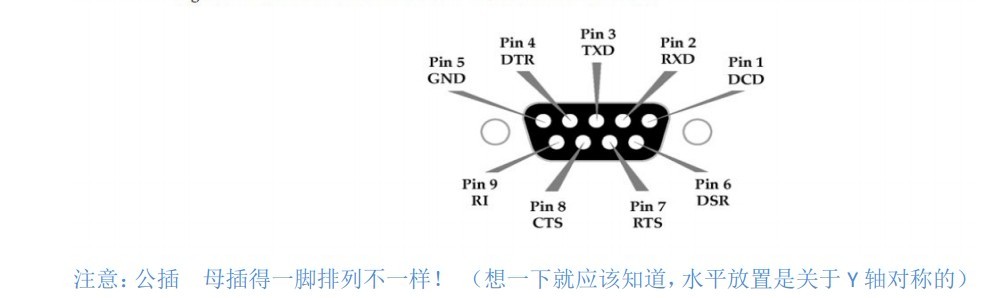

描述：西門子PLC通訊口，定義不是這個
圖片：
附上三菱觸摸屏接口定義圖， 1所指的rs422即是三菱觸摸屏通訊口。西門子PLC上的通訊口是9針的DB9M頭（附圖，但是接口定義我不知道，圖上的應該是不對的）想要西門子通訊口的每個針的定義，這樣我把這根線拆了自己連上就能用了，成本不過一二十塊，求助啊求助啊
sjm213
有小知識，無大學問。
級別: 論壇版主

精華主題: 7 篇
發帖數量: 5223 個
工控威望: 7447 點
下載積分: 159236 分
在線時間: 3179(小時)
注冊時間: 2007-11-21
最后登錄: 2025-01-10
查看sjm213的 主題 / 回貼
3樓  發表于: 2012-03-23 23:31

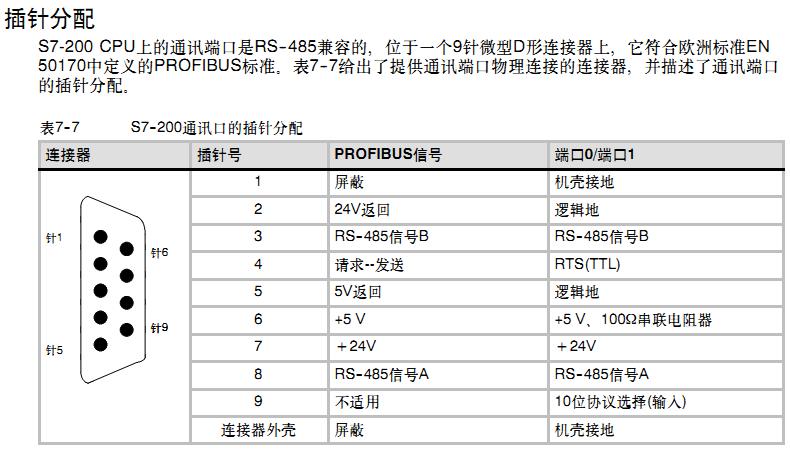

手冊：
初入三菱
級別: 探索解密
精華主題: 0
發帖數量: 8 個
工控威望: 132 點
下載積分: 1304 分
在線時間: 12(小時)
注冊時間: 2012-01-13
最后登錄: 2012-11-21
查看初入三菱的 主題 / 回貼
4樓  發表于: 2012-03-24 09:51
誒，西門子PLC是485的通訊口，三菱觸摸屏是422的口，通訊協議都不一樣，還要搞一個485轉422的頭子，頭大啊
