工控人家園 西門子工控論壇 關于200PLC的MODBUS RTU通訊

l185024857

級別: *

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看l185024857的主題 / 回貼

樓主發表于: 2017-05-30 12:38

只看樓主 | 小中大

圖片：

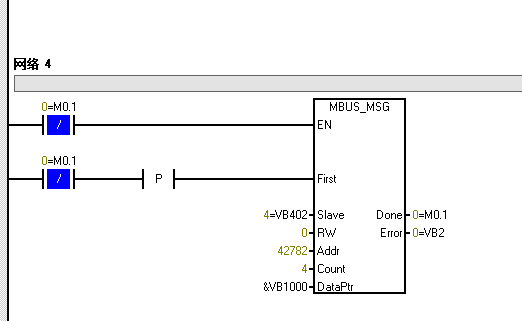

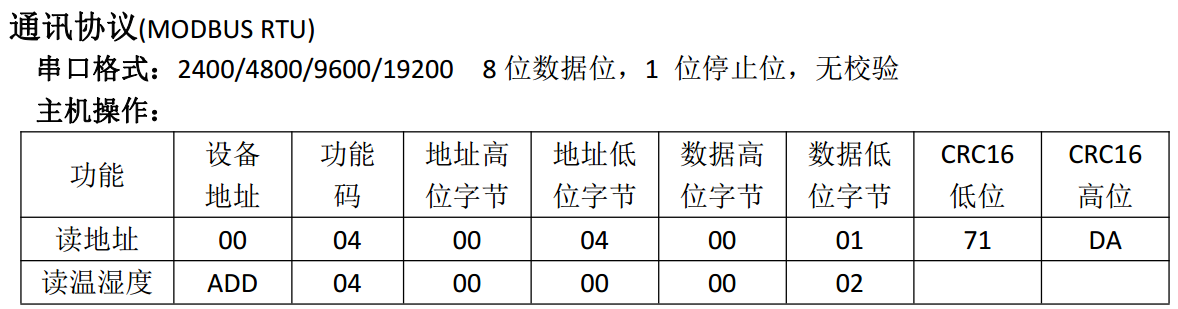

現用s7-200PLC(CPU224XP)與一臺溫濕度傳感器通過MODBUS進行通訊，讀取溫濕度值。傳感器說明如下圖，按照說明數據寄存器地址為ADD(十進制2781）對應程序中的42782，但一直讀不到數據，請大蝦指教！用其它儀表試過，程序可以讀到，但就是這個溫濕度計不行

madawa

級別: 探索解密

精華主題: 0
發帖數量: 49 個
工控威望: 169 點
下載積分: 855 分
在線時間: 114(小時)
注冊時間: 2017-06-09
最后登錄: 2024-11-25
查看madawa的主題 / 回貼

1樓發表于: 2017-07-23 16:37

只看該作者 | 小中大

MBUS-Ctrl調用了嗎。讀32782試試。4XXXX是保持寄存器。3是輸入寄存器。

wuwm_1974

級別: 略有小成

精華主題: 0
發帖數量: 108 個
工控威望: 203 點
下載積分: 3007 分
在線時間: 55(小時)
注冊時間: 2014-11-28
最后登錄: 2020-11-10
查看wuwm_1974的主題 / 回貼

2樓發表于: 2017-08-02 16:00

只看該作者 | 小中大

ADD是address的意思，應該有自己的出廠設定地址，并且可以修改，不是你自己認為的42782。
讀取的地址是低字節04，那應該是40004的地址來讀取，長度是1個字節（這個有點奇怪，一般是倆字節吧）。再試試看

永恒14

級別: 略有小成

精華主題: 0
發帖數量: 324 個
工控威望: 451 點
下載積分: 13981 分
在線時間: 232(小時)
注冊時間: 2014-12-17
最后登錄: 2023-04-09
查看永恒14的主題 / 回貼

3樓發表于: 2017-08-03 19:35

只看該作者 | 小中大

等待高手的指點！

linqiangren

級別: 探索解密

精華主題: 0
發帖數量: 12 個
工控威望: 107 點
下載積分: 780 分
在線時間: 44(小時)
注冊時間: 2016-10-13
最后登錄: 2019-03-21
查看linqiangren的主題 / 回貼

4樓發表于: 2017-09-07 15:53

只看該作者 | 小中大

讀出來了嗎/
