樓主  發表于: 2021-10-06 19:27
大家好,請教一下西門子S7-200(Slave從站) Modbus轉BACnet(廣州迪盛網關)線圈寫入配置問題,望大神不吝賜教!

PLC:

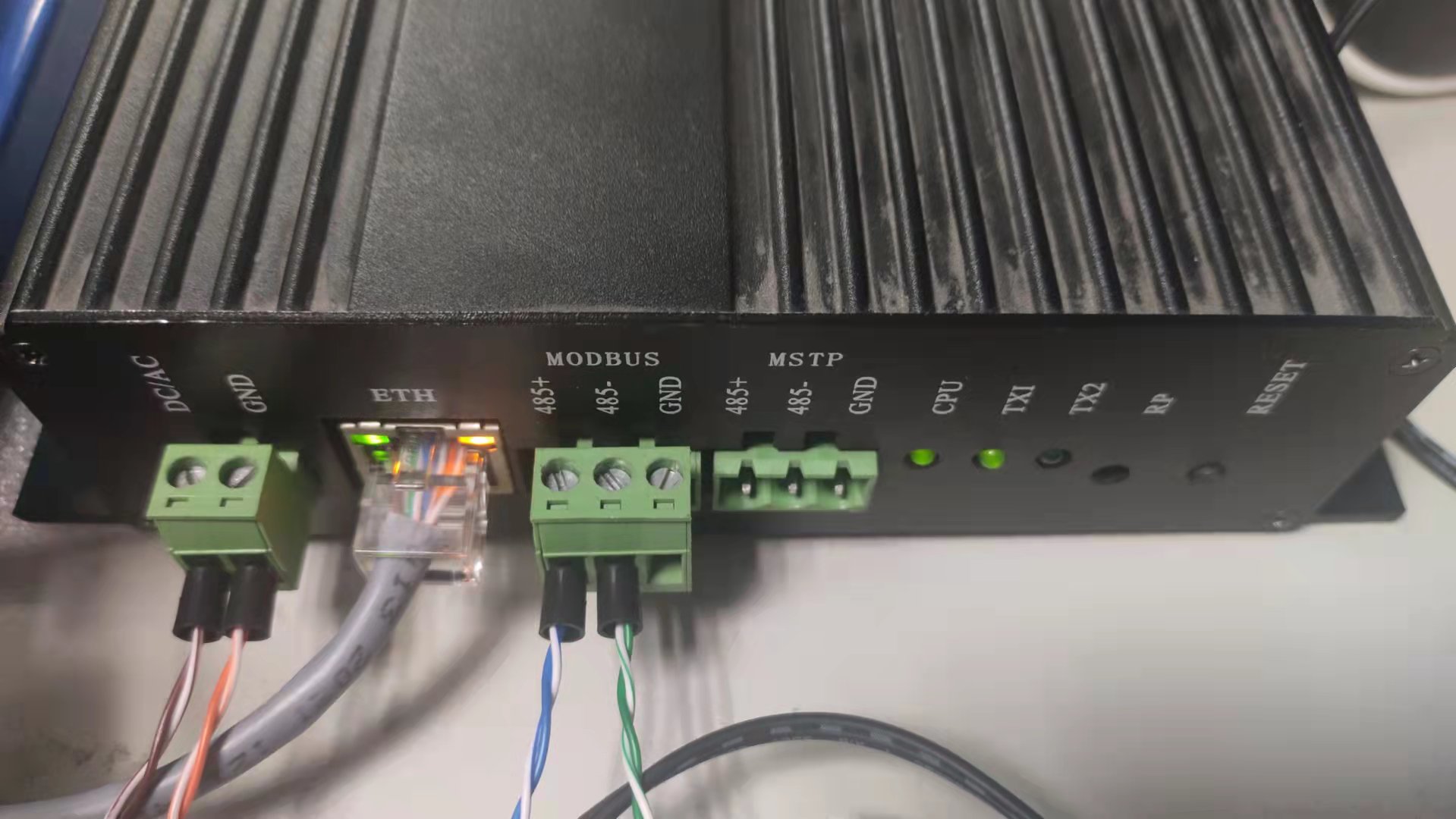

BACnet網關 :

項目地址:

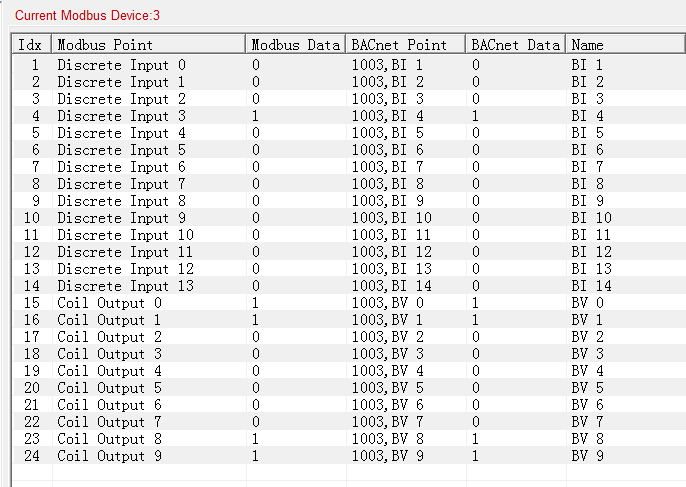

I0.0~I1.5和Q0.0~Q1.1的狀態讀取Modbus數據正常,響應及時;

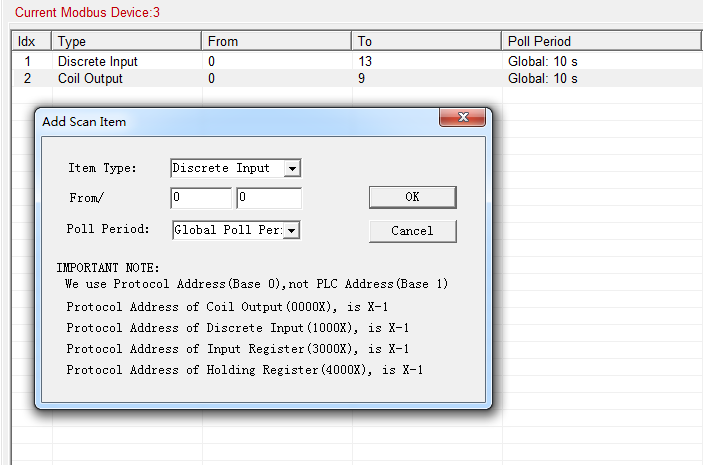

試了各種方法,沒有成功在網關配置寫入。

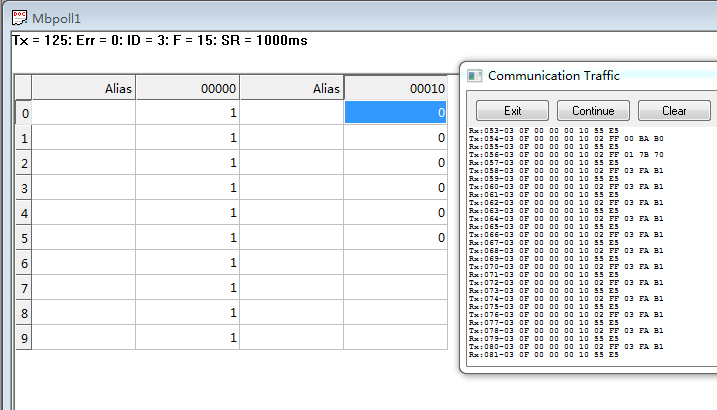

以下是Modbus Poll的寫入測試,正常響應:




Q線圈單寫入:
Tx:03 05 00 08 FF 00 0C 1A
Rx:03 05 00 08 FF 00 0C 1A
Tx:03 05 00 08 00 00 4D EA
Rx:03 05 00 08 00 00 4D EA

Q線圈多寫入:
Tx:036-03 0F 00 00 00 10 02 00 00 FB 40
Rx:037-03 0F 00 00 00 10 55 E5
Tx:038-03 0F 00 00 00 10 02 01 00 FA D0
Rx:039-03 0F 00 00 00 10 55 E5
Tx:042-03 0F 00 00 00 10 02 03 00 FB B0
Rx:043-03 0F 00 00 00 10 55 E5
Tx:044-03 0F 00 00 00 10 02 07 00 F9 70
Rx:045-03 0F 00 00 00 10 55 E5
Tx:046-03 0F 00 00 00 10 02 0F 00 FE B0
Rx:047-03 0F 00 00 00 10 55 E5
Tx:048-03 0F 00 00 00 10 02 1F 00 F3 70
Rx:049-03 0F 00 00 00 10 55 E5
Tx:050-03 0F 00 00 00 10 02 3F 00 EA B0
Rx:051-03 0F 00 00 00 10 55 E5
Tx:052-03 0F 00 00 00 10 02 7F 00 DB 70
Rx:053-03 0F 00 00 00 10 55 E5
Tx:054-03 0F 00 00 00 10 02 FF 00 BA B0
Rx:055-03 0F 00 00 00 10 55 E5
Tx:056-03 0F 00 00 00 10 02 FF 01 7B 70
Rx:057-03 0F 00 00 00 10 55 E5
Tx:058-03 0F 00 00 00 10 02 FF 03 FA B1
Rx:059-03 0F 00 00 00 10 55 E5

基礎有限,希望各位指教,謝謝!
lijianchuang
寶劍尚未配好,出門便已是江湖
級別: 探索解密
精華主題: 0
發帖數量: 49 個
工控威望: 141 點
下載積分: 632 分
在線時間: 87(小時)
注冊時間: 2010-07-17
最后登錄: 2023-06-15
查看lijianchuang的 主題 / 回貼
1樓  發表于: 2021-10-06 23:07
廠家有操作手冊,很詳細
lee11010
級別: 探索解密
精華主題: 0
發帖數量: 79 個
工控威望: 101 點
下載積分: 943 分
在線時間: 8(小時)
注冊時間: 2021-04-21
最后登錄: 2022-03-12
查看lee11010的 主題 / 回貼
2樓  發表于: 2021-10-10 18:34
并沒有~給出的說明也能參考,但沒有發現有價值的信息;
最后 ,自己用土辦法,把網關的MODBUS RTU信號接到電腦上,通過poll監視,發現網關發出的寫入命令是對的,所以問題集中在PLC上,果然,全部重新上電,讓網關再和PLC取得充分地通訊,寫操作就有效了!
引用
引用第1樓lijianchuang于2021-10-06 23:07發表的  :
廠家有操作手冊,很詳細
