wlw
級別: 略有小成
精華主題: 0
發帖數量: 285 個
工控威望: 399 點
下載積分: 1296 分
在線時間: 214(小時)
注冊時間: 2009-01-10
最后登錄: 2016-12-06
查看wlw的 主題 / 回貼
樓主  發表于: 2009-09-20 22:51
我安裝STEP7_V54_SP4_Chin_PftW.zip.zip中文版的打開后編程,怎么沒有梯形圖的箭頭橫連線,只有箭頭橫折線,所以編寫或梯形時就有問題,是哪個地方出了問題,望老師指教。
wwcwwc
級別: VIP會員

精華主題: 0
發帖數量: 3396 個
工控威望: 3194 點
下載積分: 70488 分
在線時間: 1606(小時)
注冊時間: 2008-04-20
最后登錄: 2025-02-26
查看wwcwwc的 主題 / 回貼
1樓  發表于: 2009-09-21 09:14
不是十分理解你的問題,我理解是你需要在程序書寫時那個橫連線是軟件自動生成的,不需要考慮它。具體你在寫程序時出現什么問題,能把圖片放上來嗎。
wlw
級別: 略有小成
精華主題: 0
發帖數量: 285 個
工控威望: 399 點
下載積分: 1296 分
在線時間: 214(小時)
注冊時間: 2009-01-10
最后登錄: 2016-12-06
查看wlw的 主題 / 回貼
2樓  發表于: 2009-09-21 12:51

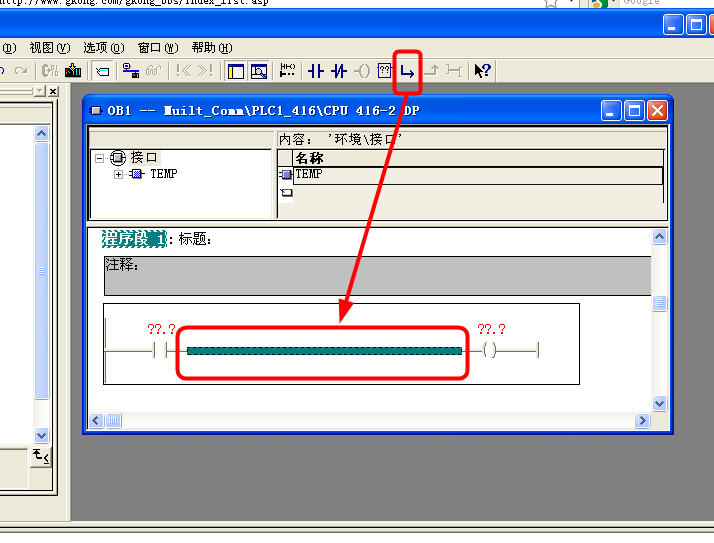

在程序書寫時那個橫連線是軟件自動生成的,對,是這個意思,它只有橫折箭頭可以用,橫箭頭是陰影出不來,不能用,也就不能編并聯圖了。
cvlsam
富士低壓,POD(觸摸屏),PLC專賣
級別: VIP會員

精華主題: 3 篇
發帖數量: 6793 個
工控威望: 38397 點
下載積分: 7180 分
在線時間: 9601(小時)
注冊時間: 2006-09-13
最后登錄: 2025-03-11
查看cvlsam的 主題 / 回貼
3樓  發表于: 2009-09-21 13:10



你需要選擇梯級并且在實際需要產生分支的情況下,才能使用分支。

當你沒有輸出部分,而想立馬生成并聯輸出,這將造成Step7解釋程序無法編譯程序,所以造成你使用上的困擾。

一般狀況下,使用前請看看Step7編程手冊上關于LAD的操作部分會有所收益。

Best Regards
本帖最近評分記錄:
  • 下載積分:+1(wlw) 熱心助人,加分表揚
    wlw
    級別: 略有小成
    精華主題: 0
    發帖數量: 285 個
    工控威望: 399 點
    下載積分: 1296 分
    在線時間: 214(小時)
    注冊時間: 2009-01-10
    最后登錄: 2016-12-06
    查看wlw的 主題 / 回貼
    4樓  發表于: 2009-09-21 22:07
    謝謝你cvlsam 看到你的回復給我很大啟發,我已找到用法了,用鼠標像畫畫那樣點擊要想延長的線拉升到目的地就行了。OK.。再見
