樓主  發表于: 2011-08-25 21:02
圖片:

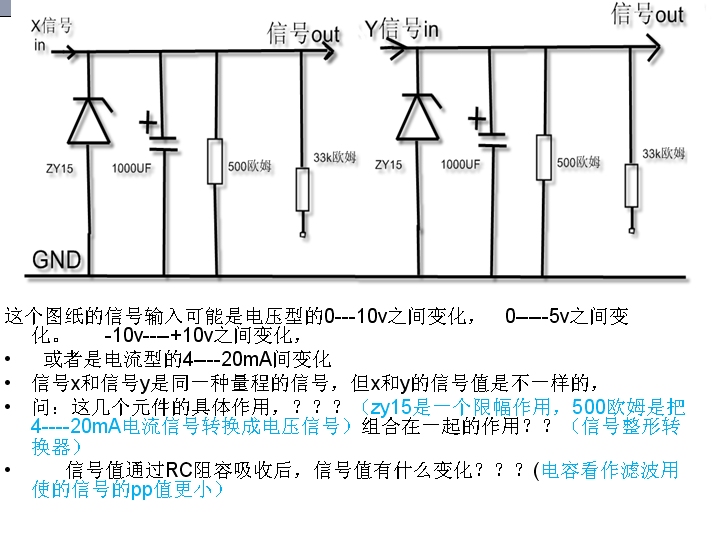

這是300plc的一張怪異圖紙,因為模擬量輸出設備是一個單獨的設備,輸出信號不詳,
但這個圖紙比價怪異,我已經讓單片機研發的同事給解答了下,應該是沒有問題的
現在把這張圖紙發上來,與大家分享

樓下的哥哥,是個高手,謝謝指點
[ 此帖被netliuhao在2011-08-26 21:04重新編輯 ]
wwcwwc
級別: VIP會員

精華主題: 0
發帖數量: 3398 個
工控威望: 3196 點
下載積分: 70532 分
在線時間: 1606(小時)
注冊時間: 2008-04-20
最后登錄: 2025-03-31
查看wwcwwc的 主題 / 回貼
1樓  發表于: 2011-08-26 09:49
ZY15:穩壓二極管,作用限幅。(具體功率;穩壓值看型號)
1000UF:濾波電解電容器,作用起信號波形平滑。
500歐姆電阻器:負載電阻,在此可以理解為電流;電壓轉換。
33K歐姆電阻器:作用不詳。
實在看不出圖的詭異啊。
