一区二区三区成人-一区二区三区www-一区二区三区 日韩-一区二区日韩欧美-一区二区日韩精品中文字幕-一区二区日韩

  • «
  • 1
  • 2
  • »
  • Pages: 1/2     Go
foxplc
水到渠成
級別: 家園常客
精華主題: 2 篇
發帖數量: 550 個
工控威望: 628 點
下載積分: 4239 分
在線時間: 112(小時)
注冊時間: 2007-08-09
最后登錄: 2021-11-22
查看foxplc的 主題 / 回貼
樓主  發表于: 2009-08-25 16:39
圖片:

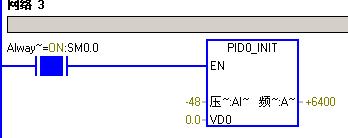

AQW0是PID向導生成的PID0_INIT子程序調用參數所得

foxplc
水到渠成
級別: 家園常客
精華主題: 2 篇
發帖數量: 550 個
工控威望: 628 點
下載積分: 4239 分
在線時間: 112(小時)
注冊時間: 2007-08-09
最后登錄: 2021-11-22
查看foxplc的 主題 / 回貼
1樓  發表于: 2009-08-25 16:44
圖片:

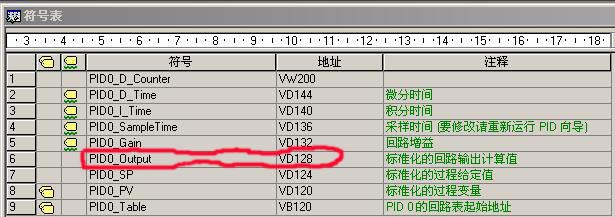

在向導符號表PID0_SYS中,Output 的數據類型為雙字(VD128)
foxplc
水到渠成
級別: 家園常客
精華主題: 2 篇
發帖數量: 550 個
工控威望: 628 點
下載積分: 4239 分
在線時間: 112(小時)
注冊時間: 2007-08-09
最后登錄: 2021-11-22
查看foxplc的 主題 / 回貼
2樓  發表于: 2009-08-25 16:49
圖片:
Output 的數據類型為雙字,那么AQW0的類型也是雙字,

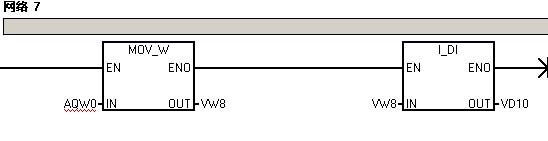

現要把AQW0的值放入VD4中出錯,既然數據類型是相同的,為何不能用MOV_DW指令出錯?
xxiaomi
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看xxiaomi的 主題 / 回貼
3樓  發表于: 2009-08-25 20:42
你的第一個圖是輸出局部變量Output,第二個圖是全局變量PID0_Output

這是兩個不同的參數,怎可能混淆一起呢?

yumiqing@126.com
foxplc
水到渠成
級別: 家園常客
精華主題: 2 篇
發帖數量: 550 個
工控威望: 628 點
下載積分: 4239 分
在線時間: 112(小時)
注冊時間: 2007-08-09
最后登錄: 2021-11-22
查看foxplc的 主題 / 回貼
4樓  發表于: 2009-08-26 07:43
引用
引用第3樓xxiaomi于2009-08-25 20:42發表的  :
你的第一個圖是輸出局部變量Output,第二個圖是全局變量PID0_Output

這是兩個不同的參數,怎可能混淆一起呢?

yumiqing@126.com

Output 是子程序PID0_INIT 的局部變量這沒有錯,調用后其值存入AQW0中了


那么Output 和AQW0的數據類型是相同的,沒有混淆。現要把AQW0中的數據

存入VD中,存不進去。
cvlsam
富士低壓,POD(觸摸屏),PLC專賣
級別: VIP會員

精華主題: 3 篇
發帖數量: 6779 個
工控威望: 38382 點
下載積分: 5100 分
在線時間: 9549(小時)
注冊時間: 2006-09-13
最后登錄: 2025-01-13
查看cvlsam的 主題 / 回貼
5樓  發表于: 2009-08-26 09:11
A-------模擬量   Q---------輸出  W--------------字

存入DWord-------------------------這是夢想?

1、存入Word
2、擴展為Dword
3、存入VD
foxplc
水到渠成
級別: 家園常客
精華主題: 2 篇
發帖數量: 550 個
工控威望: 628 點
下載積分: 4239 分
在線時間: 112(小時)
注冊時間: 2007-08-09
最后登錄: 2021-11-22
查看foxplc的 主題 / 回貼
6樓  發表于: 2009-08-26 11:06
圖片:
AQW0 存入 WORD 也存不進
foxplc
水到渠成
級別: 家園常客
精華主題: 2 篇
發帖數量: 550 個
工控威望: 628 點
下載積分: 4239 分
在線時間: 112(小時)
注冊時間: 2007-08-09
最后登錄: 2021-11-22
查看foxplc的 主題 / 回貼
7樓  發表于: 2009-08-26 11:12
圖片:
引用
引用第5樓cvlsam于2009-08-26 09:11發表的  :
A-------模擬量   Q---------輸出  W--------------字

存入DWord-------------------------這是夢想?

1、存入Word
.......

AQW0 是調用向導生成的 PID_INIT 子程序生成的。
cvlsam
富士低壓,POD(觸摸屏),PLC專賣
級別: VIP會員

精華主題: 3 篇
發帖數量: 6779 個
工控威望: 38382 點
下載積分: 5100 分
在線時間: 9549(小時)
注冊時間: 2006-09-13
最后登錄: 2025-01-13
查看cvlsam的 主題 / 回貼
8樓  發表于: 2009-08-26 14:33
AQW作為只讀,你不可以將其移入存儲器。

因此,你只能對于你向導生成的全局數據進行。

正如你上面的貼圖有寫道:VD128(標準化回路計算值),根據S7-200系統手冊第152頁表6-44(PID回路表)中描述,該計算值為一個浮點(REAL)數據。

因此,你如果要獲取PID的AQW的輸出值,你需要來通過MOV_R來將VD128讀取入寄存器,因為VD128中的數據為0.0~1。0之間的浮點數,對于輸出來說,會依據系統手冊第149頁中的回路值轉換為刻度值公式進行轉換,你同樣也可以使用該公式對你先前保存的VD128的值進行轉換。

以上
foxplc
水到渠成
級別: 家園常客
精華主題: 2 篇
發帖數量: 550 個
工控威望: 628 點
下載積分: 4239 分
在線時間: 112(小時)
注冊時間: 2007-08-09
最后登錄: 2021-11-22
查看foxplc的 主題 / 回貼
9樓  發表于: 2009-08-26 17:06
圖片:
圖片:
圖片:
圖片:
引用
引用第8樓cvlsam于2009-08-26 14:33發表的  :
AQW作為只讀,你不可以將其移入存儲器。

因此,你只能對于你向導生成的全局數據進行。

正如你上面的貼圖有寫道:VD128(標準化回路計算值),根據S7-200系統手冊第152頁表6-44(PID回路表)中描述,該計算值為一個浮點(REAL)數據。
.......



cvlsam 你說的太好了,我是想把AQW0(VD128)的值標準化為頻率值在觸摸屏上顯示,因此想把該值存入VD8中。


但是我覺得向導中的VD128是局部變量,不是全局變量。因此在主程序中讀不到它的值。

圖中PIN_INIT監控的AQW0 的值為6400

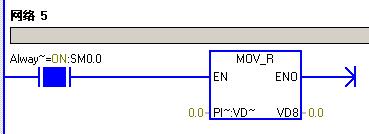

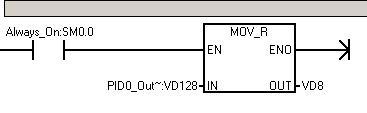

VD128 MV_R 中其值為0.0,兩者不一樣

還是沒法將頻率值讀出
cvlsam
富士低壓,POD(觸摸屏),PLC專賣
級別: VIP會員

精華主題: 3 篇
發帖數量: 6779 個
工控威望: 38382 點
下載積分: 5100 分
在線時間: 9549(小時)
注冊時間: 2006-09-13
最后登錄: 2025-01-13
查看cvlsam的 主題 / 回貼
10樓  發表于: 2009-08-26 21:39

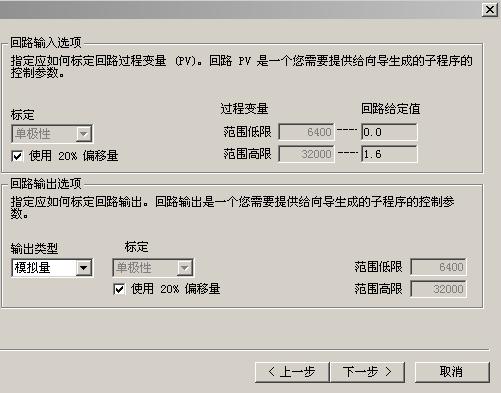

請貼上你的向導設置中對于輸入輸出的圖。

VD128不是全局變量?都已經使用到物理地址了。

如果你使用了4-20mA的輸出,那么 當0,也就是4mA時,自然是輸出6400~~
foxplc
水到渠成
級別: 家園常客
精華主題: 2 篇
發帖數量: 550 個
工控威望: 628 點
下載積分: 4239 分
在線時間: 112(小時)
注冊時間: 2007-08-09
最后登錄: 2021-11-22
查看foxplc的 主題 / 回貼
11樓  發表于: 2009-08-27 09:00
圖片:
我對于問題領悟不對,不知能否提供《s7-200系統手冊》
  • «
  • 1
  • 2
  • »
  • Pages: 1/2     Go

主站蜘蛛池模板: 国产综合成人久久大片91 | 欧美第十页 | 男女乱淫真视频播放网站 | 欧美精品一国产成人性影视 | 男人天堂网站在线 | 欧美人体高清在线观看ggogo | 日本ccc三级 | 国产成人一区二区三区影院免费 | 国产手机在线αⅴ片无码观看 | 国产二区精品视频 | 欧美极品摘花过程 | 亚洲国产资源 | 7mav视频| 极品美女aⅴ高清在线观看 极品ts赵恩静和直男激战啪啪 | 韩国久久精品 | 热99re久久精品精品免费 | 免费在线看 | 1024视频色版在线网站 | 2020精品极品国产色在线观看 | 香蕉国产人午夜视频在线观看 | 91在线精品国产 | 色婷婷在线播放 | dasd817黑人在线播放 | 成人综合婷婷国产精品久久免费 | 欧美成人免费观看的 | 波多野结衣黑人系列在线观看 | 精品国产一区二区三区久久久蜜臀 | 思久久| 情侣奴伺候女王第2部分小说 | 天堂网www在线中文天堂 | 干露露视频 性感写真 | 日韩精品在线视频观看 | 亚洲国产中文字幕在线视频综合 | 女仆色永久免费网站 | 高清免费毛片 | 亚洲欧美一级夜夜爽w | 四虎影视永久在线观看 | 俄罗斯一级成人毛片 | 男人影院天堂网址 | 大学生宿舍飞机 free | 四虎影院永久网址 |
