在二手交易里110淘了個羅升TD210文本顯示器,

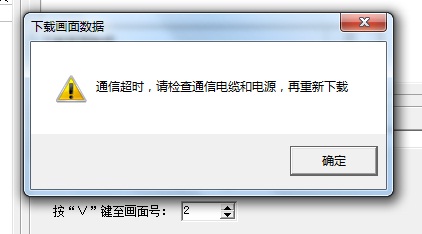

羅升TD210文本顯示器PLC無法卻識品牌,對文本顯示器接24V直流電文本顯示器可以正常工作,可以顯示原有的信息,想對其重新編程加以利用,下載時文本顯示器不任何反應,然后出現“通信超時,請檢查通信電纜和電源,再重新下載”。
     在羅升官方網站上下載過TD210V6.5和TD210V6.5,V4.0也存在同樣的問題.在筆記本上用的USB轉串口線不行,又在臺式機上直接用串口也不行.

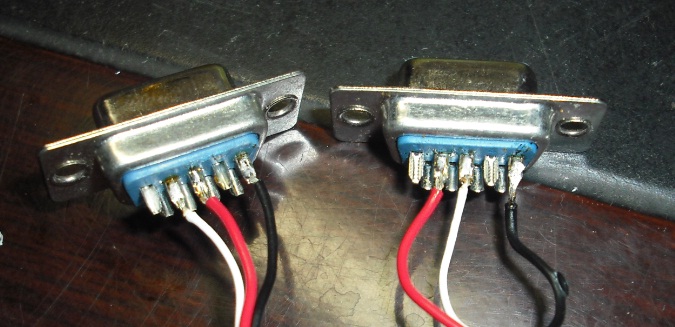

    通信線為：萬用表測量電纜無問題.
              PC(9孔)--------- TD220(9孔)
                2-----------------3   TXD
                3-----------------2   RXD
                5-----------------5   GND

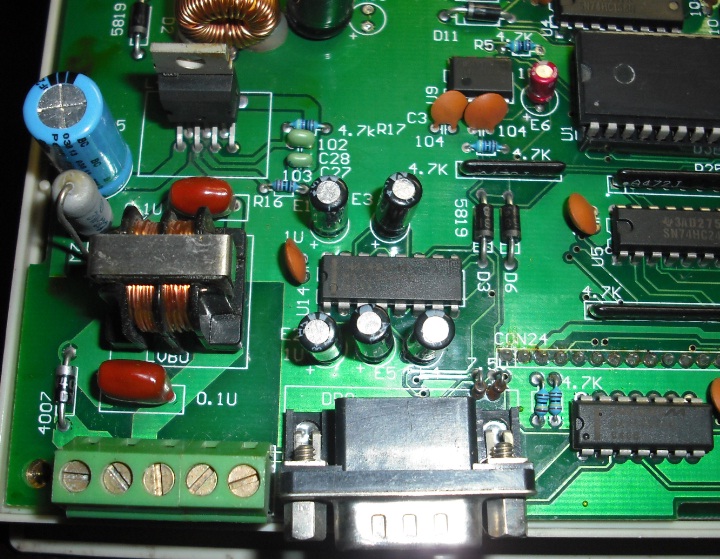

  文本顯示器電路板是寫DP210 V4.0序列號為200405411936
了解羅升文本的朋友請發表意見

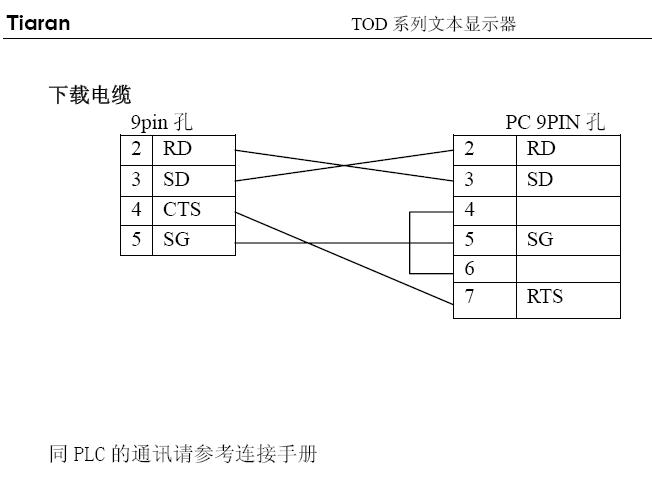

試試這中接法

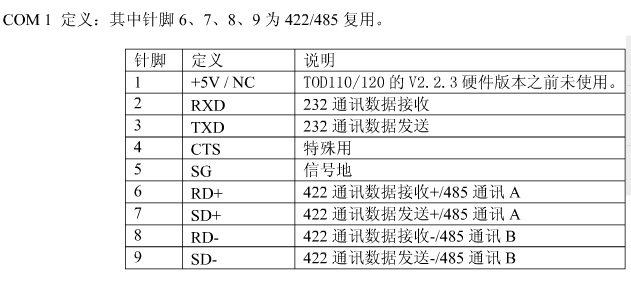

這樣接是不行的,因為6到腳分配給了RS422和RS485通信
