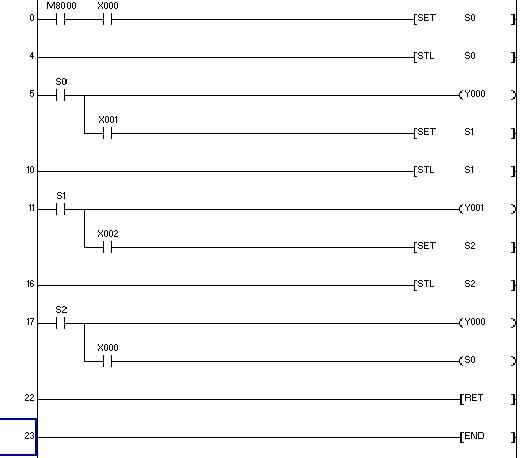

如圖，如果生產中遇到緊急情況，那么需要復位所有的S，然后自動回到S0的狀態，請問怎么編程，謝謝！是否可以在沒個S1、S2后面再加個轉移條件，使之直接回到S0 ?
還有一個問題，GX提示有二重線圈錯誤，請問這是怎么回事？

搭車同問，我用的是FX3U的步進梯形圖控制自動程序，但不知道停止程序以及急停功能如何實現

你寫的程序好像有點問題，在轉移時是要有條件的。如要急停，你可以先暫停，但暫停后必須要復位才能在次運行，因為急停按下后所有動作是不能動的，要保持原位置。暫停可以用特殊繼電器，FX系的好像是M8040，我有點忘了，你可以查下手冊，叫禁止轉移。或是自己做一個觸點，和轉移條件串起來，按下時相當與條件不滿足，也就暫停了。但利用這個功能時，要與真正的暫停分開，暫停是可以在繼續運行的，急停按下時一定要加個條件，不能在運行，的復位后在次運行。

急停的把所有的S都復位，解除后就使S0接通就 可以。

謝謝2樓的兄弟。我已經把圖改了。現在不管是暫停還是急停，我要的目的是程序運行中可以隨時停止，就是說可以隨時回到道S0狀態。

引用

引用第3樓rockyhuo于2011-01-24 13:45發表的  :
急停的把所有的S都復位，解除后就使S0接通就 可以。

復位之后，當前狀態所對應的動作也會停止嗎？

其實暫停也是停止，只是停在剛剛動作時的位置，停多久都行的，如果你要保持動時的動作，又要回到S0，那不是有問題嗎？回到S0必定是動完成了，或是復位后回到S0 ，如果不管動作怎樣，要回到S0，你可以做個復位程序，按下后復位所有S 在SET   S0       我做了一個你可以看下子。

謝謝6樓，問題解決了。都是GX還是提示有雙重線圈……

其實雙線圈是可以的，但不能在同一個步中出現，不在同時使用都是行的，提示是可以關掉的，在軟件的下拉菜單中的，選項中。

6樓的大哥，如果在步進梯形圖中，某個動作（比如Y000）為持續時間的，當按下急停時，根據M8040的定義，Y000繼續運行，達不到急停作用啊

那要看你是驅動的什么負載，我所設定的時間是不能停的，如是燈亮，時間到燈還是會亮的，如果是馬達可能會時間完后在停，如你覺的不好，可同時驅動M8034     立馬停，

引用

引用第10樓xiejun8103于2011-01-24 16:21發表的  :
那要看你是驅動的什么負載，我所設定的時間是不能停的，如是燈亮，時間到燈還是會亮的，如果是馬達可能會時間完后在停，如你覺的不好，可同時驅動M8034     立馬停，

恩 原來還有個M8034，就是不知道這個M8034如果驅動的話，報警信號還能不能發出來了？
