工控人家園 三菱工控論壇 步進電機驅動器CW230和電機的接線問題

小布點

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看小布點的主題 / 回貼

樓主發表于: 2011-07-05 11:23

只看樓主 | 小中大

圖片：

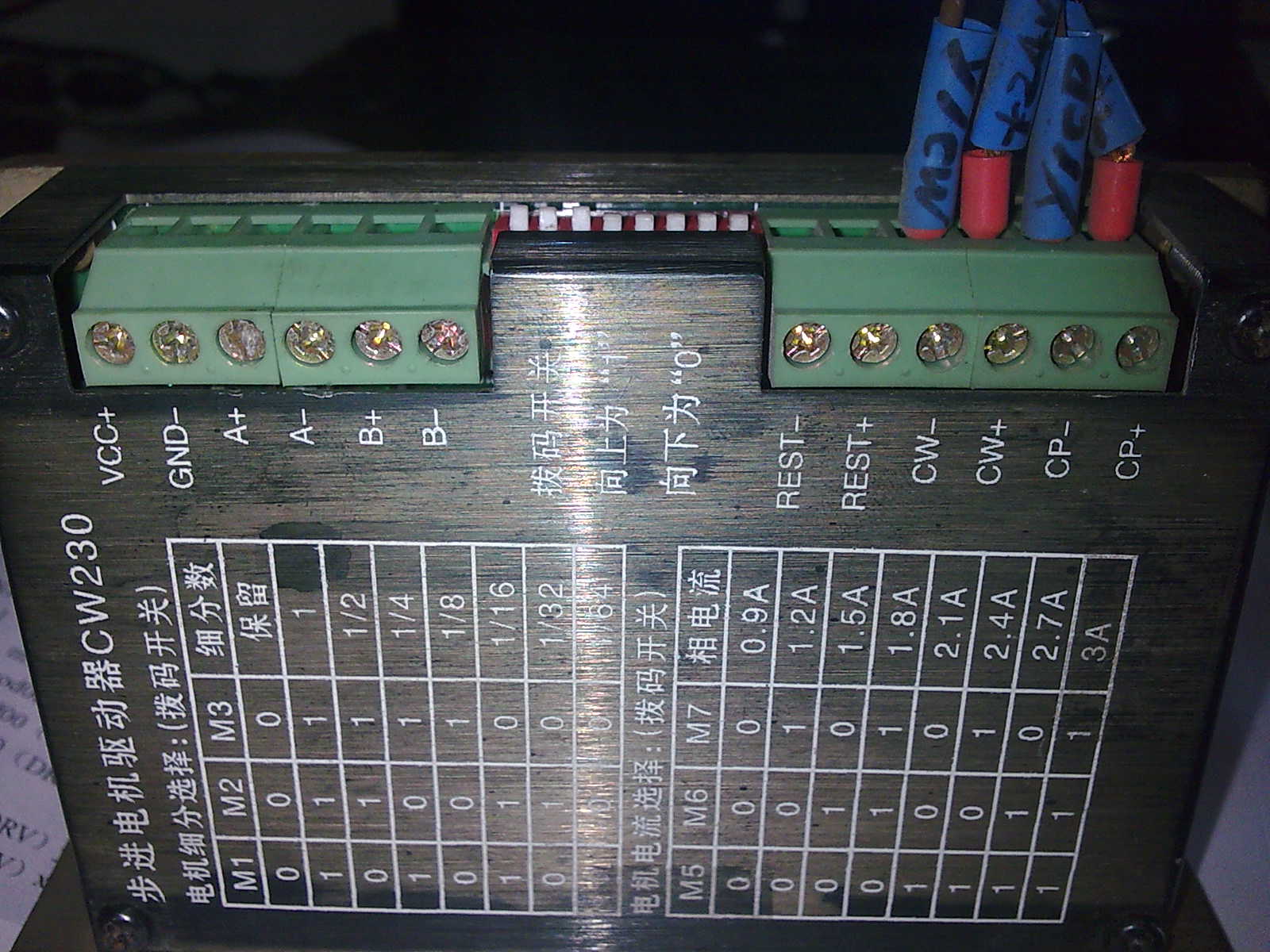

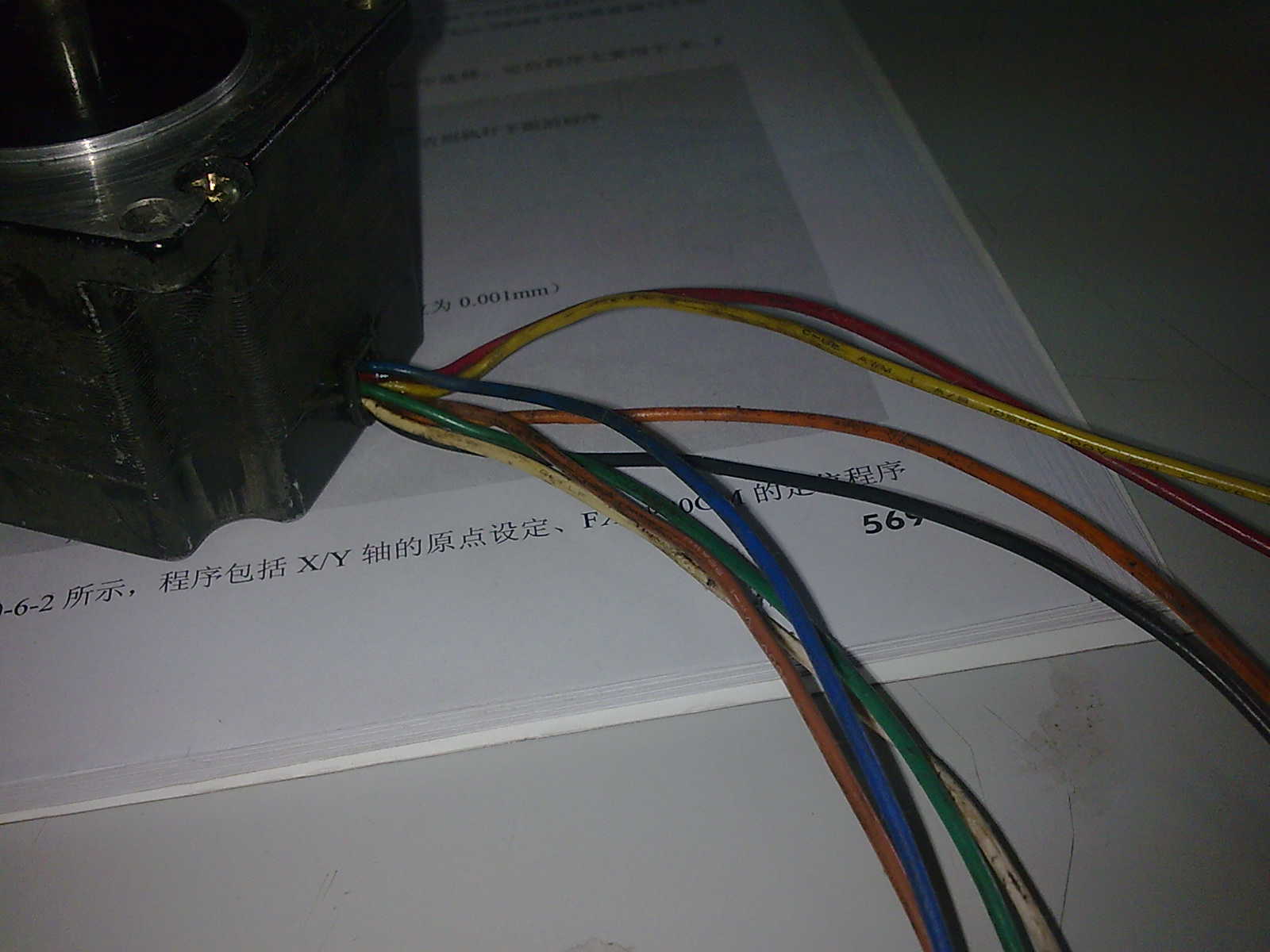

步進電機驅動器CW230和電機的接線問題，跟步進電機怎么接，（電機的顏色線對應的接線柱）驅動器每個接線柱的含義，
請哪位師傅告知非常感謝，還有怎么和PLC連接

科技改變未來

知識就是讓你禿頭的力量

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 552 個
工控威望: 758 點
下載積分: 10387 分
在線時間: 439(小時)
注冊時間: 2011-04-18
最后登錄: 2024-11-06
查看科技改變未來的主題 / 回貼

1樓發表于: 2011-07-10 21:26

只看該作者 | 小中大

你把驅動器的說明數看會就會接線了很簡單的了 VCC-電源正極GND-電源負極A+A-B+B-就是電機的兩相繞組啊 CP+CP-就是脈沖啊CW就是反轉信號 也可能是反轉的時候脈沖接這里（要看說明書）REST就是復位了哈哈希望可以幫到你高手接著指點
